A dióda, bár egy egyszerű alkatrész, a modern elektronika egyik legfontosabb építőköve. Képzeljük el az elektronikai áramköröket egy bonyolult vízhálózatként. A dióda ebben a rendszerben egy egyirányú szelep szerepét tölti be, amely lehetővé teszi az áram folyását egy irányba, de gátolja a visszairányú áramlást. Ez az egyirányú áramvezetés teszi lehetővé a diódák széleskörű felhasználását.
A diódák félvezető anyagokból, leggyakrabban szilíciumból készülnek. Ezek az anyagok speciális adalékolási eljárásokkal rendelkeznek, melyek során „n” és „p” típusú félvezetőket hoznak létre. Az „n” típusú félvezetőben többlet elektronok, a „p” típusúban pedig „lyukak” (elektronhiány) vannak. A diódát a kétféle anyag összekapcsolásával hozzák létre, ami egy p-n átmenetet eredményez.
A dióda legfontosabb tulajdonsága, hogy egyirányú áramvezetőként működik, ami azt jelenti, hogy az áram csak egy irányba képes átfolyni rajta.
Ennek a tulajdonságnak köszönhetően a diódákat számos alkalmazásban használják. Néhány példa:
- Egyenirányítás: Váltakozó áram egyenárammá alakítása.
- Védelem: Áramkörök védelme túlfeszültség ellen.
- Jel demoduláció: Rádiófrekvenciás jelekből információ kinyerése.
- Logikai kapuk: Digitális áramkörök építése (bár ma már ritkábban, tranzisztorok váltották fel).
A diódák típusai sokfélék, különböző alkalmazásokhoz optimalizálva. Léteznek például Zener diódák, amelyek speciális feszültségszabályozóként működnek, vagy LED-ek (fénykibocsátó diódák), amelyek áram hatására fényt bocsátanak ki.
A dióda fizikai alapjai: Félvezetők és a PN-átmenet
A dióda működésének megértéséhez elengedhetetlen a félvezetők világába való betekintés. A diódák alapját félvezető anyagok, leggyakrabban szilícium (Si) vagy germánium (Ge) képezik. Ezeknek az anyagoknak az a különlegessége, hogy elektromos vezetőképességük a szigetelő és a vezető között van, és ez a vezetőképesség befolyásolható.
A félvezetők vezetőképességének növeléséhez szennyezést alkalmazunk, ezt a folyamatot doppingolásnak nevezzük. Kétféle doppingolás létezik: n-típusú és p-típusú. Az n-típusú félvezető ötdértékű atomokkal (pl. foszfor) van doppingolva, aminek következtében felesleges elektronok keletkeznek, melyek szabadon mozoghatnak és elektromos áramot vezethetnek. A p-típusú félvezető háromértékű atomokkal (pl. bór) van doppingolva, ami „lyukakat” eredményez, vagyis helyeket, ahol hiányzik egy elektron. Ezek a lyukak is mozoghatnak és áramot vezethetnek, pozitív töltésűként viselkedve.
A dióda lényegében egy PN-átmenet, ami azt jelenti, hogy egy n-típusú és egy p-típusú félvezetőt illesztünk össze. Az átmenetnél a szabad elektronok az n-típusú anyagból a p-típusú anyagba diffundálnak, míg a lyukak a p-típusú anyagból az n-típusú anyagba. Ez a diffúzió egy tértöltési réteget hoz létre az átmenet körül, ami gátolja a további elektron- és lyukmozgást.
A PN-átmenet az a kulcsfontosságú terület, ahol a dióda egyirányú áramvezető képessége kialakul.
Ha a diódára pozitív feszültséget kapcsolunk (anód a p-típusú oldalon, katód az n-típusú oldalon), a teretöltési réteg keskenyedik, és az elektronok és lyukak könnyebben átjutnak az átmeneten, így áram folyik. Ezt nevezzük nyitóirányú polarizációnak. Ha negatív feszültséget kapcsolunk (anód az n-típusú oldalon, katód a p-típusú oldalon), a teretöltési réteg szélesedik, és az áram nem folyik (vagy csak nagyon kis mértékben). Ezt nevezzük záróirányú polarizációnak.
Ez az egyirányú áramvezető képesség teszi a diódát rendkívül hasznos alkatrésszé a különböző elektronikai áramkörökben.
PN-átmenet kialakulása és a potenciálgát
A PN-átmenet létrejötte a dióda működésének alapja. Képzeljünk el egy félvezető kristályt, melynek egyik fele P-típusú (azaz lyuk-többlettel rendelkezik), a másik fele pedig N-típusú (azaz elektron-többlettel). Amikor ez a két részt egyesítjük, a PN-átmenetnél a koncentrációkülönbség miatt diffúzió indul meg.
Az N-típusú félvezetőben lévő elektronok a P-típusú terület felé kezdenek vándorolni, míg a P-típusú félvezetőben lévő lyukak az N-típusú terület felé. Ez a folyamat diffúziós áramot hoz létre. Azonban ez a mozgás nem tart örökké. Amikor az elektronok a P-típusú területre érnek, rekombinálódnak a lyukakkal, és fordítva. Ez a rekombináció a PN-átmenet közelében egy töltésszegény réteget hoz létre, ahol nincsenek szabad töltéshordozók.
Ebben a töltésszegény rétegben ionok maradnak hátra: pozitív donor ionok az N-oldalon és negatív akceptor ionok a P-oldalon. Ezek az ionok elektromos teret hoznak létre, ami a diffúziós árammal ellentétes irányú. Ez az elektromos tér egy potenciálgátat képez, ami megakadályozza a további elektronok és lyukak átjutását az átmeneten keresztül.
A potenciálgát addig növekszik, amíg el nem éri azt a pontot, ahol a diffúziós áram és a sodródási áram (az elektromos tér által generált áram) kiegyenlítik egymást. Ekkor kialakul az egyensúlyi állapot, és a PN-átmenetben már csak minimális áram folyik.
A potenciálgát nagysága függ a félvezető anyagától (pl. szilícium, germánium) és a hőmérséklettől. Szilícium esetén ez általában 0,6-0,7 V körül van, míg germánium esetén 0,3 V körül.
A dióda áram-feszültség karakterisztikája
A dióda áram-feszültség karakterisztikája (I-V karakterisztika) alapvetően meghatározza a dióda működését. Ez a grafikon ábrázolja a diódán átfolyó áram erősségét a rá kapcsolt feszültség függvényében. A karakterisztika két fő tartományra osztható: a nyitóirányú és a záróirányú tartományra.
Nyitóirányban, amint a feszültség eléri a nyitófeszültséget (ez szilícium diódák esetén általában 0.7V körül van), az áram exponenciálisan nő. Ez azt jelenti, hogy a legkisebb feszültségnövekedés is jelentős áramnövekedést eredményez. Fontos megjegyezni, hogy a nyitóirányú áramot korlátozni kell egy előtét ellenállással, különben a dióda tönkremehet.
Záróirányban, a dióda elméletileg nem vezet áramot. A valóságban azonban egy nagyon kicsi, szivárgó áram (záróáram) folyik át rajta. Ez az áram általában elhanyagolható, de hőmérséklet függő, magasabb hőmérsékleten nő. Ha a zárófeszültség eléri a letörési feszültséget, a dióda hirtelen nagy áramot kezd vezetni záróirányban is, ami károsíthatja a diódát.
A dióda áram-feszültség karakterisztikájának ismerete elengedhetetlen a diódás áramkörök tervezéséhez és hibaelhárításához.
A különböző diódáknak eltérő I-V karakterisztikájuk van. Például, a Schottky diódáknak alacsonyabb a nyitófeszültségük, míg a Zener diódákat kifejezetten a letörési tartományban való működésre tervezték, feszültség stabilizálásra.
A gyakorlatban a dióda I-V karakterisztikáját mérőműszerekkel (pl. multiméter dióda teszt funkciója) vagy áramkör szimulációs szoftverekkel lehet vizsgálni.
Ideális és valós dióda modellje
Az ideális dióda modell egy leegyszerűsített ábrázolás, ami azt feltételezi, hogy a dióda előfeszítés esetén (anód pozitívabb, mint a katód) ellenállás nélkül vezeti az áramot, míg záróirányban (anód negatívabb, mint a katód) tökéletesen szigetel, azaz nem folyik áram. Ez a modell hasznos az áramkörök alapvető működésének megértéséhez, de nem tükrözi a valóságot.
A valós dióda modell sokkal komplexebb. Előfeszítés esetén a dióda csak egy bizonyos feszültség elérése után kezd el vezetni (a nyitófeszültség, tipikusan 0.7V szilícium diódáknál). Ezen a feszültségen túl a dióda ellenállása nem nulla, tehát a feszültség növekedésével az áram is nő, de nem lineárisan. Záróirányban a dióda nem tökéletesen szigetel; egy kis szivárgási áram folyik rajta keresztül. Továbbá, létezik egy záróirányú letörési feszültség, amit ha túllépünk, a dióda tönkremehet.
A valós dióda modell figyelembe veszi a nyitófeszültséget, a belső ellenállást és a szivárgási áramot, így pontosabb képet ad a dióda viselkedéséről a gyakorlati alkalmazásokban.
A valós diódák paraméterei függnek a hőmérséklettől is. A hőmérséklet növekedésével a nyitófeszültség csökken, és a szivárgási áram nő. Ez fontos szempont a diódás áramkörök tervezésénél, különösen a nagy teljesítményű alkalmazásokban.
Az áramkörök tervezésénél a szükséges pontosság függvényében választhatunk az ideális és a valós dióda modellek között. Egyszerűbb áramköröknél az ideális modell elegendő lehet, míg komplexebb alkalmazásoknál a valós modell használata elengedhetetlen.
A dióda nyitóirányú működése: Áramvezetés és a tér töltéshordozók viselkedése
Nyitóirányú feszültség hatására a dióda működése drasztikusan megváltozik. A p-n átmenet, ami alaphelyzetben egy szigetelő rétegként funkcionál, elkezd áramot vezetni. Ez azért történik, mert a külső feszültség ellensúlyozza a belső potenciálgátat, ami a p- és n-típusú félvezetők találkozásánál alakul ki.
Amikor pozitív feszültséget kapcsolunk a p-oldalra, és negatívat az n-oldalra, a potenciálgát csökken. A lyukak a p-oldalról és az elektronok az n-oldalról elkezdenek átvándorolni az átmeneten. Minél nagyobb a feszültség, annál több töltéshordozó képes legyőzni a potenciálgátat, és annál nagyobb áram folyik a diódán keresztül.
Ez a folyamat nem lineáris. Kis feszültség esetén az áram még elhanyagolható. Egy bizonyos feszültségnél, a nyitófeszültségnél (szilícium diódák esetén ez körülbelül 0,7V), az áram exponenciálisan növekedni kezd. Ekkor a dióda gyakorlatilag egy rövidzárként viselkedik.
A tér töltéshordozók viselkedése kulcsfontosságú a nyitóirányú működés szempontjából. A p-oldalon a lyukak, mint pozitív töltéshordozók, a negatív pólus felé vándorolnak, míg az n-oldalon az elektronok, mint negatív töltéshordozók, a pozitív pólus felé. Ez a töltéshordozók áramlása hozza létre az áramot a diódában.
A nyitóirányú működés lényege, hogy a külső feszültség legyőzi a p-n átmenet potenciálgátját, lehetővé téve a töltéshordozók szabad áramlását a diódán keresztül.
Fontos megjegyezni, hogy a dióda áramát korlátozni kell, különben a túlzott áram a dióda túlmelegedéséhez és tönkremeneteléhez vezethet. Ezért a gyakorlati alkalmazásokban gyakran használnak előté ellenállást a dióda áramának szabályozására.
A dióda záróirányú működése: Szivárgási áram és a letörési feszültség
Záróirányú működés során a dióda ideális esetben nem vezet áramot. A valóságban azonban egy nagyon kis áram, a szivárgási áram folyik keresztül a diódán. Ennek oka a kisebbségi töltéshordozók (elektronok a p-típusú, lyukak az n-típusú félvezetőben) hőmozgása. A szivárgási áram nagysága függ a hőmérséklettől; magasabb hőmérsékleten több kisebbségi töltéshordozó keletkezik, így a szivárgási áram is nő.
Fontos megjegyezni, hogy a szivárgási áram általában elhanyagolható a dióda névleges áramához képest, de bizonyos alkalmazásokban, például érzékeny áramkörökben vagy magas hőmérsékleten már számottevő lehet.
Ha a záróirányú feszültséget tovább növeljük, elérhetünk egy kritikus értéket, a letörési feszültséget. Ezen a ponton a dióda hirtelen nagy áramot kezd vezetni záróirányban is. A letörés oka lehet a lavinahatás (a nagy energiájú töltéshordozók ionizálják a félvezető atomjait) vagy a Zener-effektus (az erős elektromos tér áttöri a tiltott sávot).
A letörési feszültség túllépése károsíthatja a diódát, ezért a diódákat úgy kell kiválasztani és használni, hogy a záróirányú feszültség soha ne haladja meg a megengedett maximális értéket.
A letörési feszültség értéke függ a dióda típusától és a gyártási technológiától. A Zener-diódákat kifejezetten arra tervezik, hogy egy meghatározott letörési feszültségnél működjenek, és feszültségszabályozásra használják őket.
Összefoglalva: A dióda záróirányú működését a szivárgási áram és a letörési feszültség jellemzi. A szivárgási áram a kisebbségi töltéshordozók miatt folyik, a letörés pedig a záróirányú feszültség túllépésekor következik be, és károsíthatja a diódát.

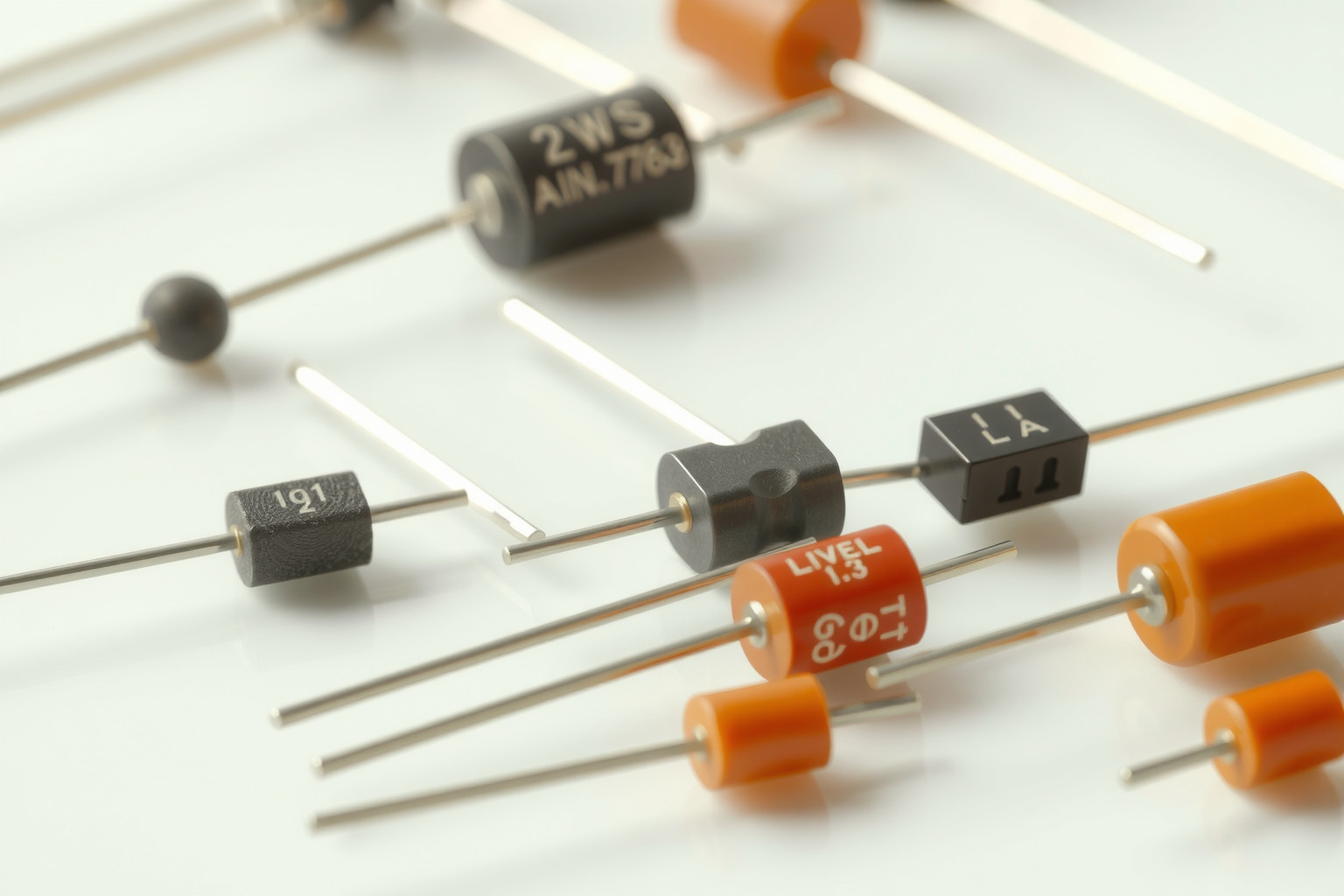

Dióda típusok: Egyenirányító diódák
Az egyenirányító diódák a diódák talán legismertebb és leggyakrabban használt típusa. Fő feladatuk az váltakozó áram (AC) egyenárammá (DC) alakítása. Ezt az egyirányú áramvezetésüknek köszönhetik, azaz az áramot csak egy irányba engedik át, a másikat pedig blokkolják.
Működésük során a diódán a katód felől az anód felé az áram nem folyhat, de az anódtól a katód felé igen. Ez a tulajdonság teszi lehetővé az egyenirányítást. Az egyenirányító diódák általában nagyobb áramok és feszültségek kezelésére vannak tervezve, mint más diódák.
A legfontosabb jellemzőjük a maximális áram, amit elviselnek (IF), és a maximális fordított feszültség (VRRM), aminek ellen tudnak állni anélkül, hogy tönkremennének.
Számos alkalmazási területük van, például:
- Tápegységekben az AC hálózatból DC feszültség előállítása.
- Akkumulátortöltőkben.
- Hálózati feszültség egyenirányítása elektronikai eszközökben.
Az egyenirányító diódák kiválasztásakor figyelembe kell venni az áramkör igényeit, különösen a feszültség- és áramerősséget. Egy túl kicsi dióda könnyen tönkremehet, míg egy túl nagy dióda feleslegesen növelheti a költségeket.
Dióda típusok: Schottky diódák
A Schottky diódák, más néven fém-félvezető diódák, abban különböznek a hagyományos pn-átmenetű diódáktól, hogy nem tartalmaznak pn-átmenetet. Ehelyett egy fém (például platina, króm vagy volfrám) és egy n-típusú félvezető (általában szilícium) közötti átmenettel rendelkeznek. Ez a különbség alapvetően befolyásolja a működésüket és a tulajdonságaikat.
Működésük során a fém és a félvezető között létrejövő Schottky-gát egyenirányító hatást fejt ki. A legfontosabb előnyük a nagyon alacsony előremeneti feszültség (általában 0.2-0.4V), ami azt jelenti, hogy sokkal kisebb feszültségre van szükség ahhoz, hogy a dióda vezetővé váljon. Emiatt gyorsabb kapcsolási sebességgel rendelkeznek, mint a hagyományos diódák.
A Schottky diódák legfontosabb jellemzője a rendkívül gyors kapcsolási sebesség, ami a kisebb tárolási töltésnek köszönhető.
Gyakorlati alkalmazásaik közé tartozik a nagyfrekvenciás áramkörök (pl. rádiófrekvenciás detektorok), a kapcsolóüzemű tápegységek, ahol a gyors kapcsolási sebesség kritikus fontosságú, valamint a napelemek bypass diódáiként, ahol minimalizálni kell a feszültségveszteséget.
Fontos megjegyezni, hogy a Schottky diódák általában alacsonyabb fordított feszültségtűréssel rendelkeznek, mint a pn-átmenetű diódák, ezért a tervezés során figyelembe kell venni az alkalmazás specifikus igényeit.
Dióda típusok: Zener diódák
A Zener diódák speciális diódák, amelyek a hagyományos diódákhoz képest fordított irányban is működnek egy meghatározott feszültségen, a Zener-feszültségen. Ezt a feszültséget úgy tervezték meg, hogy a dióda ezen a ponton áramot vezessen, anélkül, hogy tönkremenne.
A Zener-diódák kulcsszerepet játszanak a feszültségszabályozásban. Ha egy áramkörben a feszültség eléri a Zener-feszültséget, a dióda „kikapcsolja” a feszültséget, és stabil értéken tartja azt, még akkor is, ha a bemeneti feszültség ingadozik.
A Zener-diódák legfontosabb jellemzője, hogy fordított irányú polarizáció esetén, a Zener-feszültség elérésekor áramot vezetnek, és ezzel stabilizálják a feszültséget.
Gyakorlati alkalmazásaik rendkívül széleskörűek: tápegységekben, túlfeszültség-védelemben, és referenciafeszültség generálásában használják őket. Például egy tápegységben a Zener-dióda biztosítja, hogy a kimeneti feszültség állandó maradjon, függetlenül a terhelés változásaitól. A túlfeszültség-védelemben pedig megvédi az érzékeny elektronikai alkatrészeket a káros feszültségtüskéktől.
Fontos megjegyezni, hogy a Zener-diódák nem ideális feszültségforrások. A feszültség stabilizálása mellett hőtermelés is jelentkezik, ami befolyásolhatja a dióda élettartamát és pontosságát. Ezért a megfelelő hűtés és áramkorlátozás elengedhetetlen a Zener-diódák biztonságos és hatékony használatához.
Dióda típusok: LED-ek (Light Emitting Diodes)
A LED, azaz a fénykibocsátó dióda, egy speciális félvezető dióda, amely fényt bocsát ki, amikor áram folyik át rajta. Ez a fényemisszió az elektrolumineszcencia jelenségén alapul. Amikor egy elektron rekombinál egy lyukkal a félvezető anyagban, energia szabadul fel foton formájában – azaz fényként.
A LED-ek színe függ a félvezető anyag sávszélességétől. Különböző anyagok különböző hullámhosszúságú, azaz különböző színű fényt bocsátanak ki. Például, a gallium-arzenid (GaAs) infravörös fényt bocsát ki, míg a gallium-nitrid (GaN) kék vagy zöld fényt.
A LED-ek lényegében diódák, amelyek előre irányban polarizálva működnek, és a p-n átmenetükben történő rekombináció során fényt generálnak.
A LED-ek számos előnnyel rendelkeznek a hagyományos izzólámpákkal és fénycsövekkel szemben. Ilyen előnyök például a magasabb energiahatékonyság, a hosszabb élettartam, a kisebb méret és a gyorsabb kapcsolási idő.
A LED-ek gyakorlati alkalmazásai rendkívül széleskörűek. Megtalálhatók:
- Kijelzőkben (pl. telefonok, TV-k, monitorok)
- Világításban (pl. lakossági világítás, utcai lámpák, autók fényszórói)
- Jelzőlámpákban (pl. közlekedési lámpák, műszerek visszajelzői)
- Távirányítókban (infravörös LED-ek)
- Orvosi eszközökben (pl. fototerápia)
Fontos megjegyezni, hogy a LED-eket áramkorlátozó ellenállással kell használni, mivel a feszültség kis változása is jelentős áramváltozást okozhat, ami a LED meghibásodásához vezethet. Az előtét ellenállás biztosítja a LED optimális működését és élettartamát.

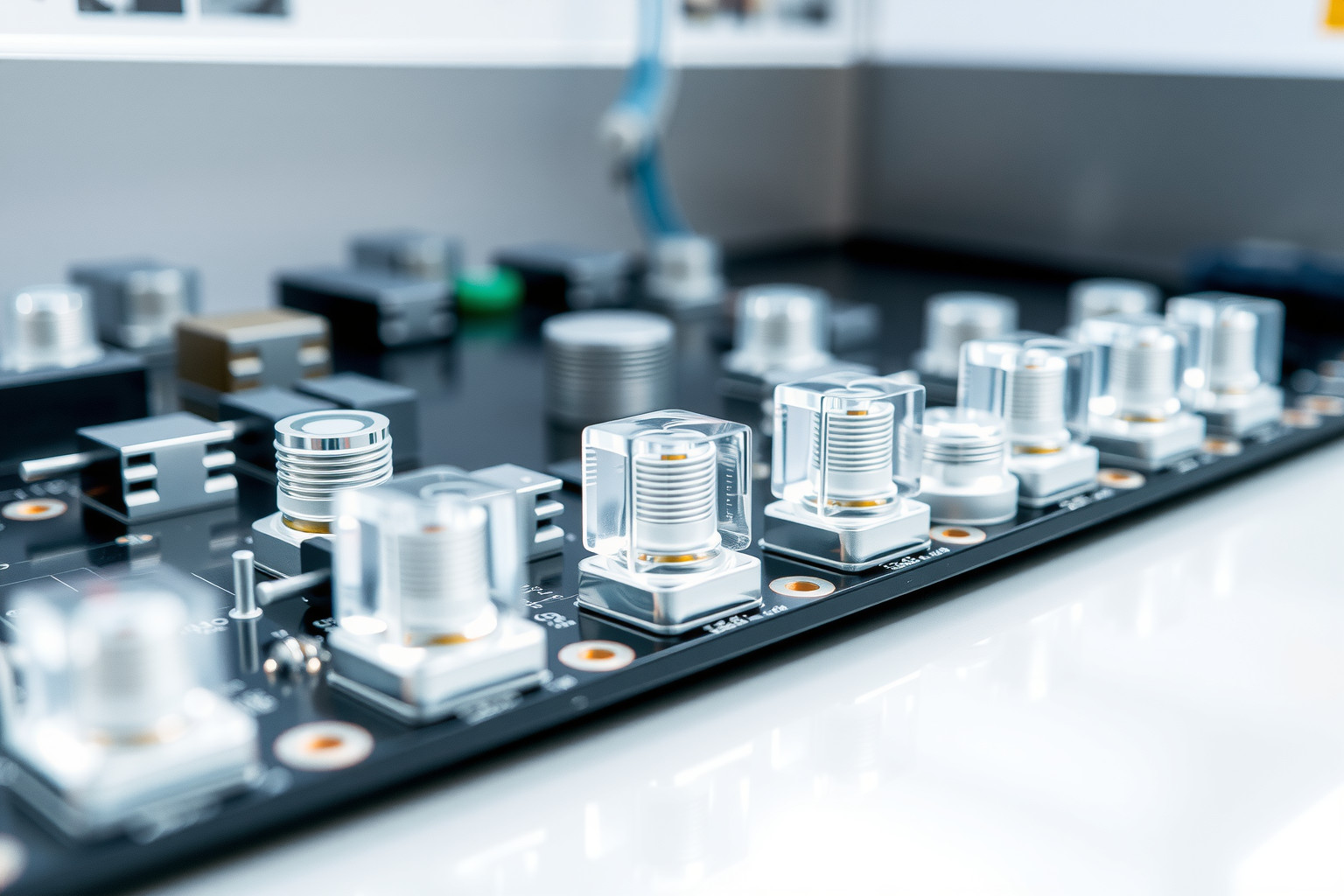

Dióda típusok: Fotodiódák
A fotodiódák speciális diódák, melyek fény hatására áramot termelnek. Működésük alapja a belső fotoelektromos hatás, amikor a fény energiája elektronokat szabadít fel a diódában, melyek aztán áramot hoznak létre.
Ezek a diódák jellemzően fordított polarizációval működnek. Fény hiányában csak egy nagyon kicsi szivárgási áram folyik át rajtuk. Amikor azonban fény éri a diódát, a fény intenzitásával arányos áram indul meg. Ez a jelenség teszi lehetővé a fény érzékelését és mérését.
A fotodiódák legfontosabb alkalmazása a fény intenzitásának mérése és a fény által vezérelt áramkörök kialakítása.
Gyakorlati alkalmazásaik rendkívül sokrétűek. Használják őket:
- Fényérzékelőkben (pl. távirányítókban, fényképezőgépekben)
- Optikai adattovábbításban (pl. optikai szálak végén)
- Napelemekben (bár itt több fotodióda van sorba és párhuzamosan kötve)
- Orvosi diagnosztikai eszközökben
A fotodiódák érzékenysége a fény hullámhosszától függ. Egyes fotodiódák az infravörös, mások a látható, míg megint mások az ultraibolya tartományban a legérzékenyebbek. Ezért a megfelelő fotodióda kiválasztása az alkalmazás céljától függ.
Dióda típusok: Varicap diódák
A varicap diódák, más néven varaktor diódák, speciális diódák, melyek feszültségfüggő kapacitással rendelkeznek. Ez a működési elvük alapja, és ez teszi őket rendkívül hasznossá bizonyos alkalmazásokban. A hagyományos diódákkal ellentétben, ahol a záróirányú feszültség növelése a záróréteg szélességét növeli és ezzel csökkenti a kapacitást, a varicap diódáknál ezt a jelenséget használjuk ki tudatosan.
A varicap dióda a záróréteg kapacitását használja ki, mely a dióda p-n átmeneténél alakul ki. Ahogy a záróirányú feszültség nő, a záróréteg szélesedik, ami csökkenti a kapacitást. Ezzel szemben, a záróirányú feszültség csökkentése növeli a kapacitást. Ezt a változást a dióda geometriájának és a félvezető anyag tulajdonságainak gondos megválasztásával optimalizálják.
A varicap diódák legfontosabb alkalmazási területe a hangolható áramkörök, például rádiók és televíziók hangolókörökben.
Gyakorlati alkalmazásuk során a varicap diódát egy LC áramkörbe építik be. A dióda kapacitásának változtatásával a teljes áramkör rezonanciafrekvenciája is változik, lehetővé téve a különböző frekvenciák hangolását. Emellett használják őket fáziszárt hurkokban (PLL), feszültségvezérelt oszcillátorokban (VCO) és frekvenciamodulátorokban is.
Fontos megjegyezni, hogy a varicap diódák kiválasztásakor figyelembe kell venni a maximális záróirányú feszültséget, a kapacitás tartományát és a minőségi tényezőt (Q), mely a dióda veszteségeit jellemzi.
Dióda alkalmazása: Egyenirányítás
A dióda egyik legfontosabb gyakorlati alkalmazása az egyenirányítás. Ez a folyamat lényegében a váltakozó áram (AC) egyenárammá (DC) alakítását jelenti. Mivel a dióda csak egy irányba engedi át az áramot, tökéletesen alkalmas erre a célra.
Az egyenirányítás legegyszerűbb formája az félhullámú egyenirányítás. Ebben az esetben egyetlen dióda kerül felhasználásra. Amikor a váltakozó áram pozitív félperiódusa érkezik, a dióda vezetővé válik, és az áram átfolyik rajta. Amikor a váltakozó áram negatív félperiódusa érkezik, a dióda lezár, és nem engedi át az áramot. Ennek eredményeként a kimeneten csak a bejövő váltakozó áram pozitív félperiódusai jelennek meg.
Bár egyszerű, a félhullámú egyenirányítás nem túl hatékony, mert az áramnak csak a fele kerül felhasználásra. A teljes hullámú egyenirányítás hatékonyabb megoldást kínál. Ehhez általában négy dióda szükséges, melyeket egy Graetz-híd kapcsolásban rendeznek el. Ez a kapcsolás lehetővé teszi, hogy mind a pozitív, mind a negatív félperiódusok felhasználásra kerüljenek, így a kimeneten egy „teljesebb” egyenáram jön létre.
A teljes hullámú egyenirányításnak két fő típusa van:
- Középkivezetéses transzformátorral: Ebben az esetben egy speciális transzformátorra van szükség, melynek középső kivezetése van. Két dióda használatával mindkét félperiódus egyenirányítható.
- Graetz-híd kapcsolás: Ahogy említettük, négy dióda alkotja ezt a hidat, és ez a leggyakrabban használt megoldás, mert nem igényel speciális transzformátort.
A dióda legfontosabb szerepe az egyenirányítás során az, hogy szelektíven vezeti az áramot, lehetővé téve a váltakozó áram egyenárammá alakítását.
Az egyenirányított áram még nem tökéletes egyenáram, hanem pulzáló. A simább egyenáram eléréséhez szűrők (általában kondenzátorok) kerülnek beépítésre az egyenirányító áramkörbe. Ezek a kondenzátorok feltöltődnek, amikor a feszültség magas, és kisülnek, amikor a feszültség alacsony, így simítják a kimeneti feszültséget.
Az egyenirányítók nélkülözhetetlenek szinte minden elektronikus eszközben, a mobiltelefon töltőktől kezdve a számítógépek tápegységeiig. Ezek az áramkörök biztosítják a készülékek számára a megfelelő, egyenáramú tápellátást.
Dióda alkalmazása: Feszültségstabilizálás Zener diódával
A Zener dióda egy speciális dióda, melyet fordított irányú üzemre terveztek. A hagyományos diódákhoz képest, a Zener diódák képesek egy meghatározott feszültségen (a Zener feszültségen) áttörni, anélkül, hogy tönkremennének. Ezt a tulajdonságát használjuk ki a feszültségstabilizálásban.
A működés lényege, hogy a dióda fordított irányban van bekötve a áramkörbe. Ha a rá kapcsolt feszültség eléri a Zener feszültséget, a dióda hirtelen nagy áramot kezd vezetni, miközben a feszültség a dióda két pontja között közel állandó marad. Ezt az állandó feszültséget használhatjuk fel egy terhelés feszültségének stabilizálására.
A Zener dióda fő alkalmazása a feszültségstabilizálás, ahol a bemeneti feszültség ingadozása ellenére is, a kimeneten egy stabil feszültséget szeretnénk tartani.
Gyakorlatban egy soros ellenállást (Rs) helyezünk a Zener dióda elé, hogy korlátozzuk a diódán átfolyó áramot. Az ellenállás és a Zener dióda egy egyszerű feszültségosztót alkotnak. Ha a bemeneti feszültség növekszik, a Zener diódán átfolyó áram is növekszik, de a kimeneti feszültség (a terhelésen eső feszültség) közel állandó marad, mert a dióda feszültsége stabilizálódik a Zener feszültségen.
Fontos megjegyezni, hogy a Zener dióda csak egy bizonyos áramtartományban képes hatékonyan stabilizálni a feszültséget. Ha a diódán átfolyó áram túl alacsony, akkor a stabilizáló hatás gyengül, ha pedig túl magas, akkor a dióda túlmelegedhet és tönkremehet.
Dióda alkalmazása: Jel demoduláció
A dióda egyik legfontosabb alkalmazása a jel demoduláció, különösen az AM (amplitúdómodulált) rádiójelek esetében. A demoduláció célja, hogy a modulált vivőjelből kinyerjük az eredeti információt, például a hangot.
A dióda itt egy egyenirányítóként működik. Az AM jelet a diódán átvezetve, a negatív félperiódusokat levágjuk, így kapunk egy pulzáló egyenáramot, amelynek burkológörbéje követi az eredeti hangfrekvenciás jelet.
A dióda demoduláció során gyakorlatilag egy borítékgörbe-követő áramkört valósítunk meg, ami képes kinyerni az eredeti információt a modulált jelből.
A dióda után egy szűrőkondenzátor következik, ami kisimítja a pulzáló egyenáramot, eltávolítva a magas frekvenciás vivőjel maradványait. A kondenzátor feltöltődik, amikor a dióda vezet, és kisül, amikor a dióda nem vezet, így létrehozva egy simább, az eredeti hangfrekvenciás jelhez hasonló jelet.
A dióda demoduláció egy viszonylag egyszerű és olcsó módszer, ezért gyakran alkalmazzák rádiókészülékekben. Azonban fontos megjegyezni, hogy a dióda demoduláció kevésbé hatékony és érzékeny, mint más demodulációs technikák, például a szinkron demoduláció.
Dióda alkalmazása: Logikai kapuk
A diódák nem csupán egyenirányításra használhatók; egyszerű logikai kapuk is építhetők velük. Két fő típust különböztetünk meg diódás logikai kapuk esetén: az ÉS (AND) és a VAGY (OR) kapukat.
Az ÉS kapu működése azon alapul, hogy a kimenet csak akkor lesz magas szintű (logikai 1), ha minden bemenet magas szintű. Ha bármelyik bemenet alacsony szintű (logikai 0), a kimenet is alacsony szintű lesz. A diódák itt sorosan kapcsolódnak, és egy közös felhúzó ellenállás köti őket a tápfeszültségre.
A VAGY kapu esetén a helyzet fordított. Ha bármelyik bemenet magas szintű, a kimenet is magas szintű lesz. Csak akkor lesz a kimenet alacsony szintű, ha minden bemenet alacsony szintű. Ebben az esetben a diódák párhuzamosan kapcsolódnak, és egy lehúzó ellenállás köti őket a földre.
A diódás logikai kapuk egyszerűek és gyorsak, de hátrányuk, hogy a kimeneti jel szintje alacsonyabb lehet, mint a bemeneti jel szintje (ez a diódák nyitófeszültségének köszönhető), ami korlátozza a bonyolultabb logikai áramkörök építését.
Bár a tranzisztoros logikai kapuk szélesebb körben elterjedtek a digitális elektronikában, a diódás logikai kapuk még mindig hasznosak lehetnek egyszerű alkalmazásokban, vagy oktatási célokra a logikai kapuk alapelveinek bemutatására.
Dióda alkalmazása: Túlfeszültség védelem
A diódák túlfeszültség elleni védelemben is kulcsszerepet játszhatnak, különösen érzékeny elektronikai áramkörök védelmében. Ezt a funkciót általában speciális diódák, például Zener-diódák vagy TVS (Transient Voltage Suppression) diódák látják el.
A működési elv egyszerű: a dióda normál üzemben nem vezet, de ha a feszültség egy bizonyos küszöbértéket (a dióda „letörési feszültségét”) eléri, hirtelen vezetni kezd, és a túlfeszültség nagy részét elvezeti a föld felé. Ezzel megvédi a mögötte lévő áramkört a károsodástól.
A TVS diódák különösen gyors reakcióidejükkel tűnnek ki, ami kritikus fontosságú a hirtelen és rövid ideig tartó túlfeszültségekkel szemben.
Gyakori alkalmazási területek közé tartozik a tápegységek bemeneti védelme, adatkábeles csatlakozók (pl. USB, Ethernet) védelme, valamint az autóelektronika. A dióda kiválasztásakor figyelembe kell venni a védendő áramkör feszültségszintjét, az elvárható túlfeszültségek mértékét és a dióda terhelhetőségét.
Fontos megjegyezni, hogy a túlfeszültség védő diódák nem helyettesítik a biztosítékokat, hanem kiegészítik azokat, és a gyors, de kisebb túlfeszültségekkel szemben nyújtanak védelmet.
A dióda paraméterei és adatlapja
A dióda adatlapja kulcsfontosságú információkat tartalmaz a dióda működéséről és alkalmazhatóságáról. Ezek az adatok segítenek a tervezőknek kiválasztani a megfelelő diódát egy adott alkalmazáshoz. Fontos paraméter a maximális áram, amit a dióda tartósan elvisel anélkül, hogy károsodna. Emellett a maximális zárófeszültség is kritikus, ami azt mutatja, mekkora fordított polaritású feszültséget bír ki a dióda anélkül, hogy tönkremenne.
Az adatlap tartalmazza a nyitóirányú feszültségesést (Vf) is, ami megmutatja, mekkora feszültség szükséges ahhoz, hogy a dióda vezetővé váljon. Ez a paraméter hőmérsékletfüggő, ezért az adatlap gyakran több hőmérsékletre is megadja az értéket. A záróáram (Ir) a fordított polaritású áram, ami ideális esetben minimális, de a valóságban mindig van valamennyi. Az adatlapban megtalálható a dióda kapacitása is, ami befolyásolja a magas frekvenciás viselkedését.
A dióda adatlapjának alapos tanulmányozása elengedhetetlen a megfelelő alkatrész kiválasztásához és a megbízható áramkör tervezéséhez.
További fontos paraméterek közé tartozik a teljesítmény disszipáció, ami megmutatja, mennyi hőt képes a dióda leadni anélkül, hogy túlmelegedne. Az adatlapok gyakran tartalmaznak grafikonokat is, amelyek a dióda különböző paramétereinek változását mutatják a hőmérséklet és az áram függvényében. Végül, de nem utolsósorban, az adatlap tartalmazza a dióda tokozását is, ami meghatározza a mechanikai rögzítés és a hőelvezetés módját.
