Az elektrolit kondenzátorok a kondenzátorok egy különleges fajtáját képviselik, melyek nagyon nagy kapacitásúak a méretükhöz képest. Ez a tulajdonságuk teszi őket nélkülözhetetlenné számos elektronikai alkalmazásban. Nevüket az elektrolitból kapták, ami a kondenzátor egyik elektródáját képezi. Ez az elektrolit lehet folyékony, szilárd vagy gél állagú is, és kulcsszerepet játszik a nagy kapacitás elérésében.
A hagyományos kondenzátorokhoz képest az elektrolit kondenzátorok polarizáltak, ami azt jelenti, hogy a polaritásuk helyes bekötése elengedhetetlen a működéshez. A helytelen polaritású bekötés károsíthatja, sőt akár fel is robbanthatja a kondenzátort. Éppen ezért a beültetésük során különös figyelmet kell fordítani a jelölésekre.
Az elektrolit kondenzátorok elterjedtségének oka a magas kapacitás és az alacsony költség kombinációjában rejlik, ami ideálissá teszi őket szűrési, tárolási és csatolási feladatokra az elektronikai áramkörökben.
Két fő típusa létezik: az alumínium elektrolit kondenzátor és a tantál elektrolit kondenzátor. Az alumínium típus olcsóbb és szélesebb körben elterjedt, míg a tantál típus kisebb méretű és jobb teljesítményt nyújt bizonyos alkalmazásokban, de drágább is.
Az elektrolit kondenzátorok alapelvei: Felépítés és működés
Az elektrolit kondenzátorok alapvető működési elve megegyezik a hagyományos kondenzátorokéval: elektromos töltést tárolnak két vezető felület között, melyeket egy szigetelőanyag, a dielektrikum választ el egymástól. Azonban az elektrolit kondenzátorok dielektrikuma egy vékony oxidréteg, melyet elektrokémiai eljárással hoznak létre az egyik elektróda felületén.
Felépítésük tekintetében két fő típust különböztetünk meg: az alumínium és a tantál elektrolit kondenzátorokat. Az alumínium elektrolit kondenzátoroknál az egyik elektróda (az anód) egy alumínium fólia, melynek felületén elektrokémiai úton alumínium-oxid (Al2O3) réteget képeznek. Ez a réteg szolgál dielektrikumként. A másik elektróda (a katód) egy elektrolit, mely folyékony vagy szilárd formában van jelen, és biztosítja az elektromos kontaktust az oxidréteg és a kivezetés között.
A tantál elektrolit kondenzátoroknál a dielektrikum tantál-pentoxid (Ta2O5). Az anód itt egy préselt tantálporból álló szinterelt test, melyet oxidálnak. A katód itt is egy elektrolit, de gyakran mangán-dioxidot (MnO2) használnak, mely szilárd halmazállapotú.
A működés során a kondenzátor töltésekor a töltések az elektródákon gyűlnek össze, létrehozva egy elektromos mezőt a dielektrikumon keresztül. A dielektrikum vékony rétege lehetővé teszi, hogy nagy kapacitást érjenek el kis méret mellett. A dielektrikum minősége és vastagsága meghatározza a kondenzátor feszültségtűrését és szivárgási áramát.
Az elektrolit kondenzátorok polarizáltak, ami azt jelenti, hogy csak egy bizonyos polaritással szabad őket beépíteni az áramkörbe. A helytelen polaritású bekötés a kondenzátor tönkremeneteléhez, akár robbanásához is vezethet.
Az elektrolit kondenzátorok egyik fontos jellemzője az ESR (Equivalent Series Resistance), azaz a soros egyenértékű ellenállás. Ez az ellenállás a kondenzátor belső veszteségeit képviseli, és befolyásolja a kondenzátor teljesítményét magas frekvenciákon. Az alacsony ESR-ű kondenzátorok hatékonyabban működnek, különösen kapcsolóüzemű tápegységekben és szűrőáramkörökben.
Az elektrolit kondenzátorok élettartamát jelentősen befolyásolja a hőmérséklet és a rákapcsolt feszültség. Magasabb hőmérsékleten az elektrolit elpárologhat, ami a kapacitás csökkenéséhez és a kondenzátor meghibásodásához vezethet.
A dielektrikum szerepe az elektrolit kondenzátorokban
Az elektrolit kondenzátorok működésének kulcseleme a dielektrikum, mely ebben az esetben egy vékony oxidréteg. Ez a réteg nem egy hagyományos szigetelőanyag, mint a kerámia vagy a műanyag kondenzátoroknál, hanem elektrokémiai úton jön létre az anódfém felületén. Leggyakrabban alumíniumot, tantált vagy nióbiumot használnak erre a célra.
A dielektrikum, vagyis az oxidréteg vastagsága határozza meg a kondenzátor névleges feszültségét. Minél vékonyabb a réteg, annál nagyobb a kapacitás azonos méret mellett, de annál alacsonyabb a maximálisan elviselhető feszültség. A gyártás során precízen szabályozzák az oxidréteg vastagságát, hogy a kondenzátor megfeleljen a specifikációknak.
Az elektrolit kondenzátorok sajátossága, hogy az oxidréteg sérülése esetén (pl. túlfeszültség miatt) az elektrokémiai folyamat képes bizonyos mértékig „öngyógyításra”. Ez azt jelenti, hogy az oxidréteg újraépülhet a sérült területen, bár ez a folyamat nem mindig tökéletes és csökkentheti a kondenzátor élettartamát.
A dielektrikum szerepe az elektrolit kondenzátorokban tehát kettős: egyrészt szigetelőként funkcionál a lemezek között, lehetővé téve a töltés tárolását, másrészt meghatározza a kondenzátor főbb paramétereit, mint a névleges feszültség és a kapacitás.
A dielektrikum tulajdonságai (vastagsága, minősége, szerkezete) nagyban befolyásolják a kondenzátor teljesítményét, beleértve az ESR-t (Equivalent Series Resistance – ekvivalens soros ellenállás) és az ESL-t (Equivalent Series Inductance – ekvivalens soros induktivitás) is. Az ESR alacsonyan tartása különösen fontos a nagyfrekvenciás alkalmazásokban.
Fontos megjegyezni, hogy az elektrolit kondenzátorok polarizáltak, azaz a helyes polaritással kell őket beépíteni az áramkörbe. A helytelen polaritás visszafordíthatatlan károsodást okozhat a dielektrikumban, ami a kondenzátor meghibásodásához vagy akár felrobbanásához vezethet.

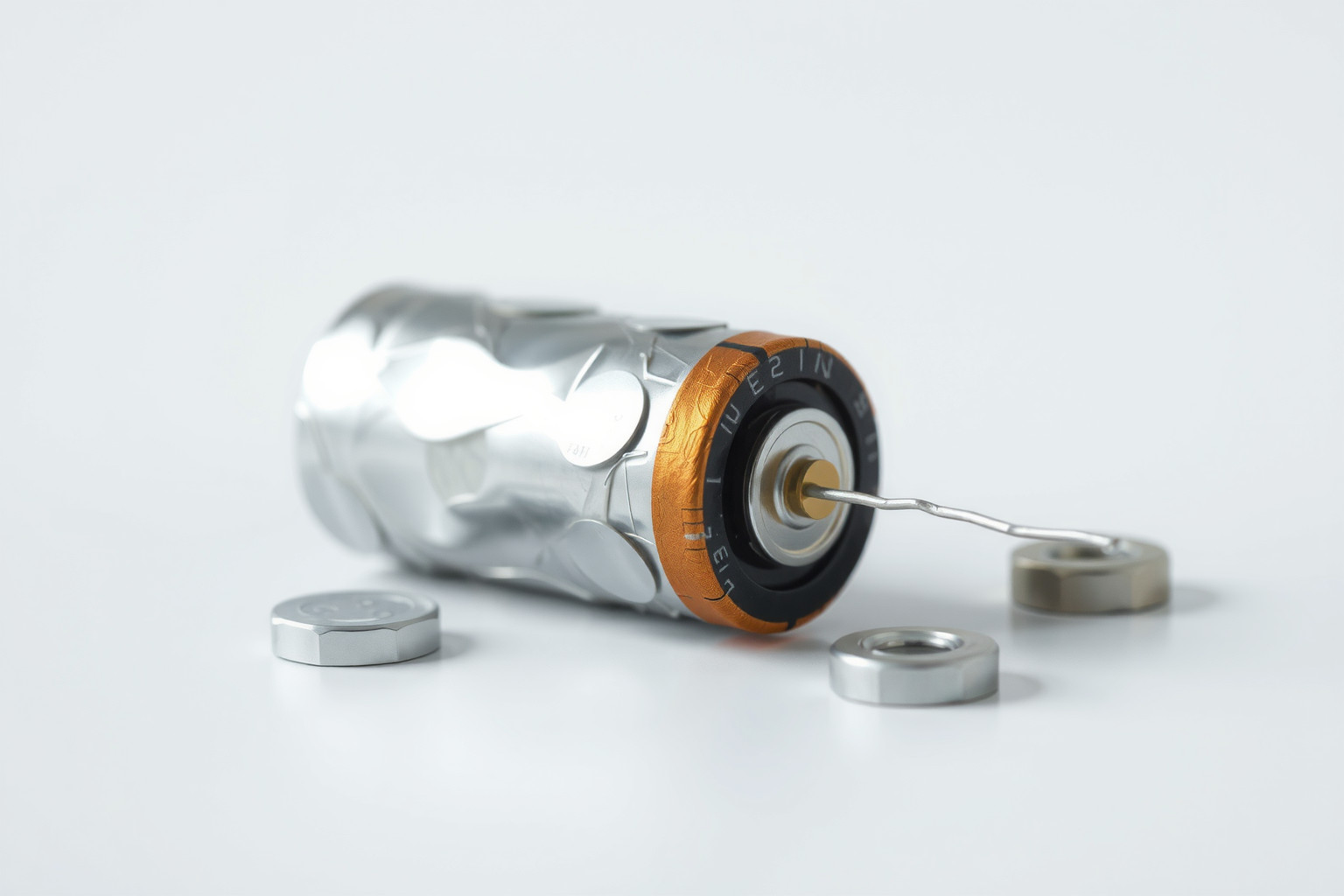

Az anód és katód anyaga és hatása a kondenzátor tulajdonságaira
Az elektrolit kondenzátorok tulajdonságai nagymértékben függnek az anód és katód anyagától. Az anód jellemzően egy fém, amely elektrokémiai oxidációval vékony dielektrikum réteget képez a felületén. A leggyakoribb anód anyagok az alumínium (Al) és a tantál (Ta). Az alumínium elektrolit kondenzátorok olcsóbbak és nagyobb kapacitást kínálnak adott méretben, míg a tantál kondenzátorok stabilabbak, jobb a hőmérsékleti stabilitásuk és alacsonyabb az ESR (Equivalent Series Resistance) értékük.
Az anód anyagának minősége és tisztasága közvetlenül befolyásolja a dielektrikum réteg minőségét és vastagságát. Egy szennyezett vagy hibás anód gyengébb dielektrikumot eredményez, ami csökkentheti a kondenzátor élettartamát és növelheti a szivárgási áramot.
A katód feladata az elektrolitikus kondenzátorban az áramvezetés biztosítása a dielektrikum rétegen keresztül. Ezt általában egy elektrolit oldat vagy szilárd elektrolit anyag biztosítja. Az elektrolit anyaga szintén kritikus fontosságú, mivel ez befolyásolja a kondenzátor ESR értékét és az üzemi hőmérséklet tartományát. Például, a szilárd polimer elektrolitok alacsonyabb ESR értéket kínálnak, mint a hagyományos folyékony elektrolitok, ami jobb teljesítményt eredményez nagyfrekvenciás alkalmazásokban.
Az anód és katód anyagának kombinációja határozza meg a kondenzátor főbb paramétereit, mint például a kapacitás, a feszültségtűrés, az ESR és az élettartam.
Például, ha egy nagy tisztaságú alumínium anódot használunk, és egy speciálisan kialakított folyékony elektrolitot, akkor egy nagy kapacitású és hosszú élettartamú kondenzátort kaphatunk, amely alkalmas például tápegységek szűrésére. Ezzel szemben, egy tantál anód és egy szilárd polimer elektrolit kombinációja egy stabil, alacsony ESR értékű kondenzátort eredményez, amely ideális bypass kondenzátornak digitális áramkörökben.
Fontos megjegyezni, hogy az elektrolit anyagának kémiai stabilitása is kulcsfontosságú. Ha az elektrolit lebomlik vagy korrodálja az anódot, az a kondenzátor meghibásodásához vezethet. Ezért a gyártók gondosan választják ki az elektrolit anyagát, figyelembe véve az anód anyagával való kompatibilitást és a tervezett üzemi körülményeket.
Az elektrolit típusai és jellemzői
Az elektrolit kondenzátorok működésének alapja a dielektrikumként szolgáló vékony oxidréteg, melyet az elektrolit és a fém elektróda között hoznak létre. A kondenzátor tulajdonságait nagymértékben befolyásolja az alkalmazott elektrolit típusa. Lényegében két fő típust különböztetünk meg: a nedves elektrolitos és a szilárd elektrolitos kondenzátorokat.
A nedves elektrolitos kondenzátorok (pl. alumínium elektrolit kondenzátorok) folyékony vagy gélszerű elektrolitot használnak. Ennek előnye a jó ionvezetés, ami alacsony ESR (Equivalent Series Resistance – egyenértékű soros ellenállás) értékeket eredményezhet. Azonban a nedves elektrolit hajlamos a kiszáradásra, ami a kondenzátor kapacitásának csökkenéséhez és élettartamának rövidüléséhez vezethet. Fontos megjegyezni, hogy a nedves elektrolitos kondenzátorok általában polarizáltak, azaz helyes polaritással kell őket bekötni.
Ezzel szemben a szilárd elektrolitos kondenzátorok (pl. tantál elektrolit kondenzátorok, alumínium polimer kondenzátorok) szilárd elektrolitot használnak. A tantál kondenzátorokban jellemzően mangán-dioxid (MnO2) szolgál elektrolitként, míg az alumínium polimer kondenzátorokban vezetőképes polimerek. Ezek a kondenzátorok általában hosszabb élettartammal rendelkeznek, mint a nedves elektrolitos társaik, és kevésbé érzékenyek a hőmérséklet változására. Azonban a tantál kondenzátorok hajlamosabbak a meghibásodásra túlfeszültség esetén, ami akár tüzet is okozhat. Az alumínium polimer kondenzátorok ebben jobb teljesítményt nyújtanak.
A szilárd elektrolit használata jelentősen javítja a kondenzátor élettartamát és csökkenti az ESR értékét, de az elektrolit típusa befolyásolja a meghibásodási módot és a feszültségtűrést.
Az elektrolit típusa tehát kulcsfontosságú a kondenzátor teljesítményének és megbízhatóságának szempontjából. A megfelelő elektrolit kiválasztása az adott alkalmazás követelményeinek figyelembevételével történik.
Az elektrolit kondenzátorok főbb típusai: Alumínium elektrolit kondenzátorok
Az alumínium elektrolit kondenzátorok az elektrolit kondenzátorok legelterjedtebb típusát képviselik. Működésük azon alapul, hogy egy alumínium fólián egy vékony szigetelő alumínium-oxid réteget hoznak létre elektrolitikus eljárással. Ez az oxid réteg képezi a kondenzátor dielektrikumát, melynek vastagsága határozza meg a kondenzátor feszültségtűrését. Az alumínium fólia felülete, melyet gyakran maratással növelnek, pedig a kapacitást befolyásolja.
Két fő típusa létezik: a száraz (szilárd) elektrolitos és a nedves elektrolitos (folyadékelektrolitos) változat. A nedves elektrolitos kondenzátorokban az elektrolit egy folyadék, mely ionokat szállít a pozitív és negatív elektródák között. Ezek a kondenzátorok nagyobb kapacitással rendelkeznek, de hajlamosak a kiszáradásra, ami a kapacitás csökkenéséhez és az élettartam lerövidüléséhez vezethet. A hőmérséklet is jelentősen befolyásolja az élettartamukat; magasabb hőmérsékleten gyorsabban degradálódnak.
A száraz elektrolitos (vagy szilárd elektrolitos) alumínium kondenzátorok, például a POSCAP (Polymer Organic Semiconductor Capacitor) és az alumínium polimer kondenzátorok, egy szilárd polimer elektrolitot használnak a folyékony elektrolit helyett. Ez a szilárd elektrolit jobb vezetőképességgel rendelkezik, ami alacsonyabb ESR-t (Equivalent Series Resistance – egyenértékű soros ellenállás) és ESL-t (Equivalent Series Inductance – egyenértékű soros induktivitás) eredményez. Ennek következtében jobb frekvencia-választ és alacsonyabb impedanciát biztosítanak magas frekvenciákon. A szilárd elektrolitos kondenzátorok általában hosszabb élettartamúak és kevésbé érzékenyek a hőmérsékletre, mint a nedves elektrolitos társaik.
Az alumínium elektrolit kondenzátorok széles körben használatosak tápegységekben, szűrőkörökben, tároló kondenzátorként és leválasztó kondenzátorként. A nedves elektrolitos változatokat gyakran használják olyan alkalmazásokban, ahol a költség fontosabb szempont, mint az élettartam. A szilárd elektrolitos kondenzátorok pedig előnyösebbek olyan helyeken, ahol a megbízhatóság, a hosszú élettartam és a jó magasfrekvenciás teljesítmény kritikus követelmény.
Az alumínium elektrolit kondenzátorok kapacitása általában 1 µF és több ezer µF között mozog, feszültségtűrésük pedig néhány Volttól több száz Voltig terjedhet.
Fontos megjegyezni, hogy az alumínium elektrolit kondenzátorok polarizáltak, azaz a pozitív és negatív pólusukat helyesen kell bekötni az áramkörbe. Fordított polaritás esetén a kondenzátor meghibásodhat, akár robbanásszerűen is.
A technológia folyamatos fejlődésével egyre jobb teljesítményű és megbízhatóbb alumínium elektrolit kondenzátorok kerülnek piacra, amelyek egyre szélesebb körben alkalmazhatóak.
Tantál elektrolit kondenzátorok: Tulajdonságok és alkalmazások
A tantál elektrolit kondenzátorok az elektrolit kondenzátorok egy speciális fajtája, amelyek a tantál pentoxidot (Ta2O5) használják dielektrikumként. Ez a vékony oxidréteg a tantál anódon alakul ki egy elektrolitikus folyamat során. A tantál kondenzátorok előnye a kicsi méret a kapacitás értékéhez képest, ami ideálissá teszi őket helyszűkében lévő alkalmazásokhoz.
A tantál kondenzátorok két fő típusa létezik: a szilárd elektrolitos (mangán-dioxiddal vagy polimerrel) és a nem szilárd elektrolitos (folyékony elektrolittal) változat. A szilárd elektrolitos tantál kondenzátorok népszerűbbek a jobb teljesítményük és megbízhatóságuk miatt. Kevesebb a kiszáradási probléma, mint a folyékony elektrolitos társaiknál, és jobban tűrik a magasabb hőmérsékleteket.
Az alkalmazási területek rendkívül szélesek. Gyakran megtalálhatók számítógépekben, mobiltelefonokban, orvosi eszközökben és ipari vezérlőrendszerekben. A tantál kondenzátorok különösen alkalmasak tápegységek szűrésére, leválasztására és időzítési áramköreibe. Magas frekvenciás alkalmazásokban is jól teljesítenek alacsony ESR (ekvivalens soros ellenállás) értékük miatt.
A tantál kondenzátorok egyik legfontosabb tulajdonsága a stabilitás és a hosszú élettartam, különösen a szilárd elektrolitos típusok esetében. Ez kritikus fontosságú megbízható működést igénylő alkalmazásokban.
Fontos azonban megjegyezni, hogy a tantál kondenzátorok érzékenyebbek a túlfeszültségre, mint más kondenzátor típusok. A túlfeszültség hatására rövidzárlat alakulhat ki, ami akár tűzhöz is vezethet. Ezért fontos a megfelelő feszültségű és áramú kondenzátor kiválasztása és a túlfeszültség elleni védelem biztosítása.
Összességében a tantál elektrolit kondenzátorok kiváló választást jelentenek, ha kis méret, nagy kapacitás és hosszú élettartam a fő szempont. Azonban a túlfeszültségre való érzékenységüket figyelembe kell venni a tervezés során.

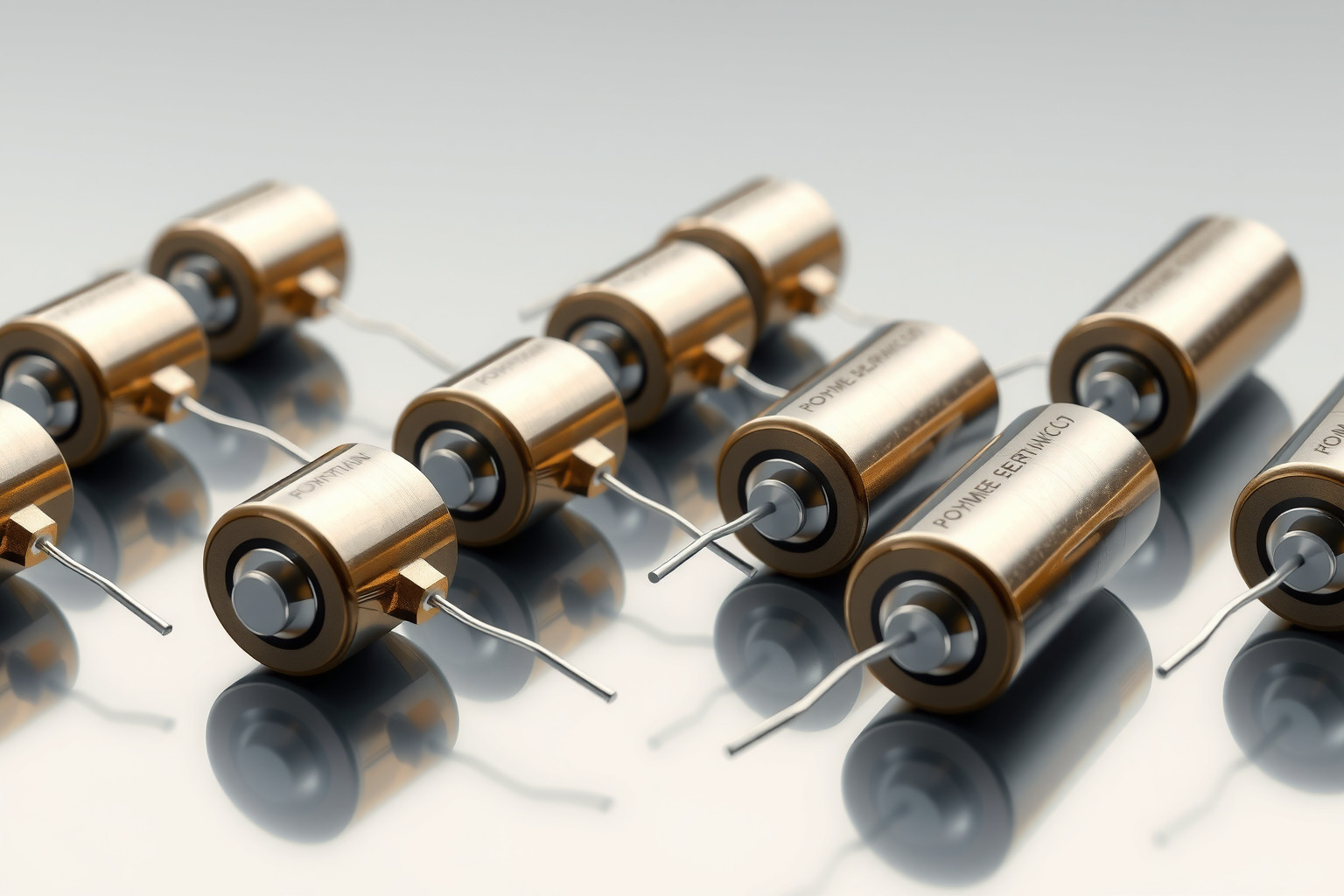

Polimer elektrolit kondenzátorok: Előnyök és hátrányok
A polimer elektrolit kondenzátorok az elektrolit kondenzátorok egy speciális típusa, ahol a folyékony elektrolitot egy szilárd polimer helyettesíti. Ez a megoldás számos előnnyel jár, de vannak hátrányai is.
Előnyök: A polimer elektrolit kondenzátorok alacsonyabb ESR (ekvivalens soros ellenállás) értékkel rendelkeznek, ami jobb teljesítményt eredményez magas frekvenciákon. Ez különösen fontos a tápegységekben és a digitális áramkörökben. Emellett hosszabb élettartam és jobb stabilitás jellemzi őket a hagyományos elektrolit kondenzátorokhoz képest. Kevésbé hajlamosak a kiszáradásra, ami jelentős problémát jelenthet a folyékony elektrolitot használó kondenzátoroknál.
Hátrányok: A polimer kondenzátorok általában drágábbak, mint a hagyományos elektrolit kondenzátorok. Továbbá, a feszültségtűrésük korlátozottabb, ami azt jelenti, hogy nem alkalmazhatók minden alkalmazási területen. A maximális üzemi hőmérsékletük is alacsonyabb lehet, mint a tantál kondenzátoroké, bár magasabb, mint a hagyományos elektrolit kondenzátoroké.
A polimer elektrolit kondenzátorok ideálisak olyan alkalmazásokhoz, ahol alacsony ESR, hosszú élettartam és stabilitás kritikus fontosságú, de a magasabb költség és a korlátozott feszültségtűrés elfogadható kompromisszum.
Alkalmazási területeik közé tartoznak a számítógépek alaplapjai, a grafikus kártyák, a tápegységek és a nagy sebességű digitális áramkörök.
Az elektrolit kondenzátorok paraméterei: Kapacitás, feszültségtűrés, ESR, ESL
Az elektrolit kondenzátorok paraméterei kritikusak a tervezés szempontjából. Négy kulcsfontosságú jellemzőt kell figyelembe venni: a kapacitást, a feszültségtűrést, az ESR-t (Equivalent Series Resistance – egyenértékű soros ellenállás) és az ESL-t (Equivalent Series Inductance – egyenértékű soros induktivitás).
A kapacitás az a mérték, hogy mennyi elektromos töltést képes a kondenzátor tárolni adott feszültségen. Az elektrolit kondenzátorok jellemzően nagy kapacitásúak, ami ideálissá teszi őket szűrési és tárolási alkalmazásokhoz. A kapacitás mértékegysége a Farad (F), és gyakran mikrofaradban (µF) vagy nanofaradban (nF) adják meg.
A feszültségtűrés azt a maximális feszültséget jelöli, amelyet a kondenzátor károsodás nélkül elvisel. Fontos, hogy a tervezésnél a névleges feszültség értéke mindig magasabb legyen, mint az áramkörben várható maximális feszültség. Ha a feszültség túllépi a megengedett értéket, a kondenzátor tönkremehet, ami akár robbanáshoz is vezethet.
Az ESR az elektrolit kondenzátor belső ellenállását jelenti. Ez az ellenállás hő formájában disszipálja az energiát, ami csökkentheti a kondenzátor hatékonyságát és élettartamát. Alacsony ESR érték kívánatos, különösen nagy áramú alkalmazásokban, mint például kapcsolóüzemű tápegységekben. Az ESR növekedése a kondenzátor öregedésének és meghibásodásának jele lehet.
Az ESL az elektrolit kondenzátor belső induktivitását jelenti. Ez az induktivitás korlátozza a kondenzátor képességét a gyors feszültségváltozások kezelésére. Magas frekvenciás alkalmazásokban az ESL jelentős hatással lehet a kondenzátor teljesítményére. Az ESL csökkentése érdekében gyakran többféle kondenzátort használnak párhuzamosan, vagy speciális, alacsony ESL értékű kondenzátorokat alkalmaznak.
Az elektrolit kondenzátorok ideálisnak tekinthetők szűrési és tárolási alkalmazásokhoz a nagy kapacitásuk miatt, azonban az ESR és ESL paraméterek kompromisszumot jelentenek, különösen magas frekvenciás alkalmazásoknál.
A tervezőknek gondosan mérlegelniük kell ezeket a paramétereket az alkalmazási terület követelményeinek megfelelően. A megfelelő kondenzátor kiválasztása biztosítja az áramkör megbízható és hatékony működését.
Hőmérséklet és frekvencia hatása az elektrolit kondenzátorok működésére
Az elektrolit kondenzátorok működését jelentősen befolyásolja a hőmérséklet és a frekvencia. A hőmérséklet változása hatással van az elektrolit viszkozitására, ami befolyásolja az ionok mozgékonyságát, és ezáltal a kondenzátor ESR (Equivalent Series Resistance – ekvivalens soros ellenállás) értékét. Alacsonyabb hőmérsékleten az elektrolit kevésbé vezetőképes, az ESR megnő, ami csökkenti a kondenzátor hatékonyságát. Magasabb hőmérsékleten viszont az elektrolit párolgása felgyorsulhat, ami a kondenzátor kiszáradásához és élettartamának csökkenéséhez vezethet. Ezért fontos a megfelelő hőmérsékleti tartomány betartása, amit a gyártó megad.
A frekvencia hatása is összetett. Magasabb frekvenciákon az elektrolit kondenzátorok impedanciája jelentősen megnő az ESR és az ESL (Equivalent Series Inductance – ekvivalens soros induktivitás) miatt. Az ESL a kondenzátor tekercseléséből és a csatlakozásokból adódik, és magas frekvenciákon dominánssá válik, így a kondenzátor induktivitásként kezd viselkedni, elveszítve kapacitív jellegét. Ez különösen a nagy kapacitású elektrolit kondenzátoroknál jelent problémát.
Az elektrolit kondenzátorok hatékony működése szempontjából kritikus a tervezési és alkalmazási fázisban figyelembe venni a hőmérséklet és a frekvencia hatásait, különösen a nagy teljesítményű és nagy frekvenciás alkalmazásoknál.
A megfelelő kondenzátor kiválasztásánál figyelembe kell venni a tervezett működési frekvenciát és a környezeti hőmérsékletet. Bizonyos alkalmazásokban, ahol a hőmérséklet széles tartományban változik, vagy a frekvencia magas, célszerű alacsony ESR-ű, speciálisan erre a célra tervezett elektrolit kondenzátorokat, vagy alternatív megoldásként más típusú kondenzátorokat (pl. kerámia, fólia) alkalmazni.
Összefoglalva, a hőmérséklet és a frekvencia befolyásolják az elektrolit kondenzátorok ESR-ét, ESL-ét, kapacitását és élettartamát, ezért a helyes tervezés és alkatrészválasztás elengedhetetlen a megbízható működéshez.
Az elektrolit kondenzátorok élettartama és megbízhatósága
Az elektrolit kondenzátorok élettartama jelentősen függ a működési körülményektől, különösen a hőmérséklettől és a terhelő áramtól. A magas hőmérséklet felgyorsítja az elektrolit kiszáradását, ami a kapacitás csökkenéséhez és az ESR (Equivalent Series Resistance) növekedéséhez vezet. Ez végső soron a kondenzátor meghibásodásához vezet.
A terhelő áram (ripple current) szintén jelentős hatással van az élettartamra. A nagy ripple áram a kondenzátor belsejében hőtermelést okoz, ami tovább gyorsítja az elektrolit kiszáradását. A gyártók általában megadnak egy maximális ripple áram értéket, amit a kondenzátor elvisel, de ennek túllépése jelentősen csökkentheti az élettartamot.
A kondenzátor élettartamát gyakran „élettartam órában” adják meg egy adott hőmérsékleten (pl. 2000 óra @ 105°C). Fontos megjegyezni, hogy ez nem azt jelenti, hogy a kondenzátor pontosan ennyi ideig fog működni, hanem egy statisztikai érték, ami a várható meghibásodási arányt jelzi.
A megbízhatóságot befolyásolja továbbá a kondenzátor minősége, a gyártási technológia és a felhasznált anyagok. A jó minőségű kondenzátorok általában hosszabb élettartammal és kisebb meghibásodási aránnyal rendelkeznek.
Az elektrolit kondenzátorok tárolási feltételei is befolyásolják a megbízhatóságot. A hosszú ideig tárolt, nem használt kondenzátoroknál formázási eljárást kell alkalmazni, hogy visszaállítsák a dielektrikum réteget és elkerüljék a korai meghibásodást.

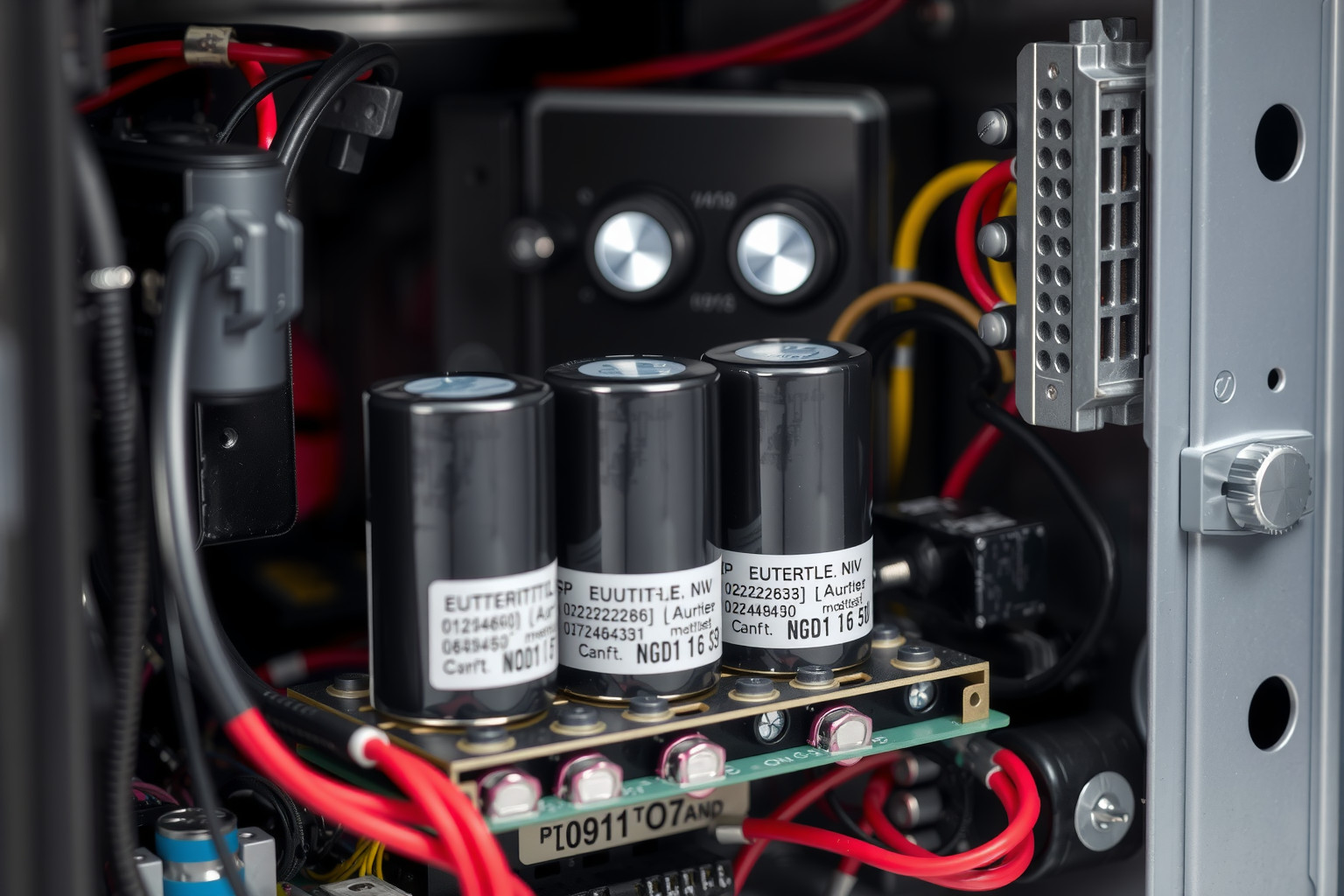

Elektrolit kondenzátorok alkalmazási területei: Tápegységek
Az elektrolit kondenzátorok a tápegységek nélkülözhetetlen elemei. Fő feladatuk itt a simítás és a szűrés. A váltakozó áram egyenirányítását követően a kapott feszültség még hullámzó, azaz nem egyenletes. Az elektrolit kondenzátorok, nagy kapacitásuknak köszönhetően, képesek elraktározni az energiát a feszültségcsúcsok idején, majd ezt a tárolt energiát leadni a feszültségvölgyekben.
Ezáltal csökkentik a hullámosságot, simább egyenfeszültséget biztosítva a tápegység kimenetén. Minél nagyobb a kondenzátor kapacitása, annál hatékonyabban képes elnyomni a zajt és a tranziens feszültségeket, ami kulcsfontosságú a tápegység által táplált eszközök stabil működéséhez.
A tápegységekben használt elektrolit kondenzátoroknak bírniuk kell a nagy áramokat és a magas hőmérsékletet is. A nem megfelelő minőségű vagy méretezésű kondenzátorok hamar tönkremehetnek, ami a tápegység meghibásodásához vezethet. Ezért fontos a megbízható, hosszú élettartamú típusok használata.
Az elektrolit kondenzátorok a tápegységekben alapvető fontosságúak a kimeneti feszültség stabilizálásához és a zajszint csökkentéséhez, biztosítva a csatlakoztatott eszközök zavartalan működését.
Különböző típusú elektrolit kondenzátorokat használnak a tápegységek különböző részein. Például, a bemeneti oldalon gyakran használnak nagy kapacitású kondenzátorokat a hálózati feszültség szűrésére, míg a kimeneti oldalon kisebb, de gyorsabb kondenzátorokat alkalmaznak a finomabb simításhoz és a tranziensek elnyomásához.
Audio berendezések: Szűrés és csatolás
Az elektrolit kondenzátorok kulcsszerepet játszanak audio berendezésekben, különösen a szűrés és csatolás terén. Nagy kapacitásuk lehetővé teszi számukra, hogy alacsony frekvenciás jeleket is hatékonyan kezeljenek, ami elengedhetetlen a jó hangminőséghez.
A szűrés során az elektrolit kondenzátorokat gyakran használják tápegységekben a zaj kiszűrésére és a feszültség stabilizálására. A nem kívánt brumm és egyéb zajok eltávolításával tisztább, torzításmentes hangzást biztosítanak az erősítő számára.
A csatolás funkcióban az elektrolit kondenzátorok az audio áramkörök különböző fokozatai között helyezkednek el. Céljuk, hogy a DC komponenst blokkolják, miközben az AC audio jelet átengedik. Ez kritikus fontosságú, mivel a DC feszültség befolyásolhatja a következő fokozat munkapontját, ami torzításhoz vagy akár károsodáshoz is vezethet.
Az elektrolit kondenzátorok a hangfrekvenciás jelek torzítás nélküli átvitelének biztosításában játszanak kulcsszerepet az audio berendezések fokozatai között, a DC komponens blokkolásával.
Fontos megjegyezni, hogy az elektrolit kondenzátorok polarizáltak, ezért a helyes polaritással kell beforrasztani őket az áramkörbe. A fordított polaritás tönkreteheti a kondenzátort, ami akár robbanáshoz is vezethet.
Számítógépek és elektronikus eszközök
Számítógépekben és egyéb elektronikus eszközökben az elektrolit kondenzátorok kulcsszerepet játszanak a feszültségszint stabilizálásában és a szűrésben. Az alaplapokon, tápegységekben és grafikus kártyákon találhatók meg nagy számban.
Feladatuk a zajszűrés a tápegységből érkező áramban, biztosítva a stabil és tiszta áramellátást a processzor, a memória és más érzékeny alkatrészek számára. Ezzel megakadályozzák a váratlan újraindulásokat és a teljesítménycsökkenést.
Különösen fontosak a kapcsolóüzemű tápegységekben, ahol a magas frekvenciájú váltakozó áram egyenirányítása és szűrése kritikus. A megfelelő elektrolit kondenzátor kiválasztása befolyásolja a tápegység hatásfokát és élettartamát.
A számítógépekben az elektrolit kondenzátorok meghibásodása gyakori oka a rendszer instabilitásának és a hardveres problémáknak.
Az elektrolit kondenzátorok kapacitásuk és feszültségtűrésük alapján kerülnek kiválasztásra, figyelembe véve az adott áramkör specifikációit. Például, a nagy kapacitású kondenzátorok a feszültség stabilizálására, míg a kisebb kapacitásúak a zajszűrésre használatosak.
Ipari elektronika és energiaátalakítók
Az ipari elektronika és energiaátalakítók területén az elektrolit kondenzátorok kritikus szerepet töltenek be. Nagy kapacitásuk és viszonylag alacsony áruk miatt ideálisak szűrési, pufferelési és energia tárolási feladatokra. Például frekvenciaváltókban a bemeneti egyenirányító után elhelyezve csökkentik a hálózati zajt és stabilizálják a feszültséget a motorvezérléshez.
Gyakran találkozhatunk velük nagy teljesítményű tápegységekben, ahol a kimeneti feszültség simítására és a terhelés változásainak kiegyenlítésére használják őket. Az elektrolit kondenzátorok élettartama hőmérsékletfüggő, ezért fontos a megfelelő hűtésük a megbízhatóság érdekében.
Az energiaátalakító rendszerekben, mint például inverterekben és konverterekben, az elektrolit kondenzátorok elengedhetetlenek a DC-link feszültség stabilizálásához, ami kulcsfontosságú a hatékony energiaátalakításhoz.
Speciális típusú elektrolit kondenzátorokat, mint például a nagy hullámáramot elviselő változatokat, használják hegesztőgépekben és más, impulzusszerű terhelést igénylő alkalmazásokban. A megfelelő típus kiválasztása az adott alkalmazás igényei szerint kiemelten fontos.
Az elektrolit kondenzátorok helyettesítése és alternatív megoldások

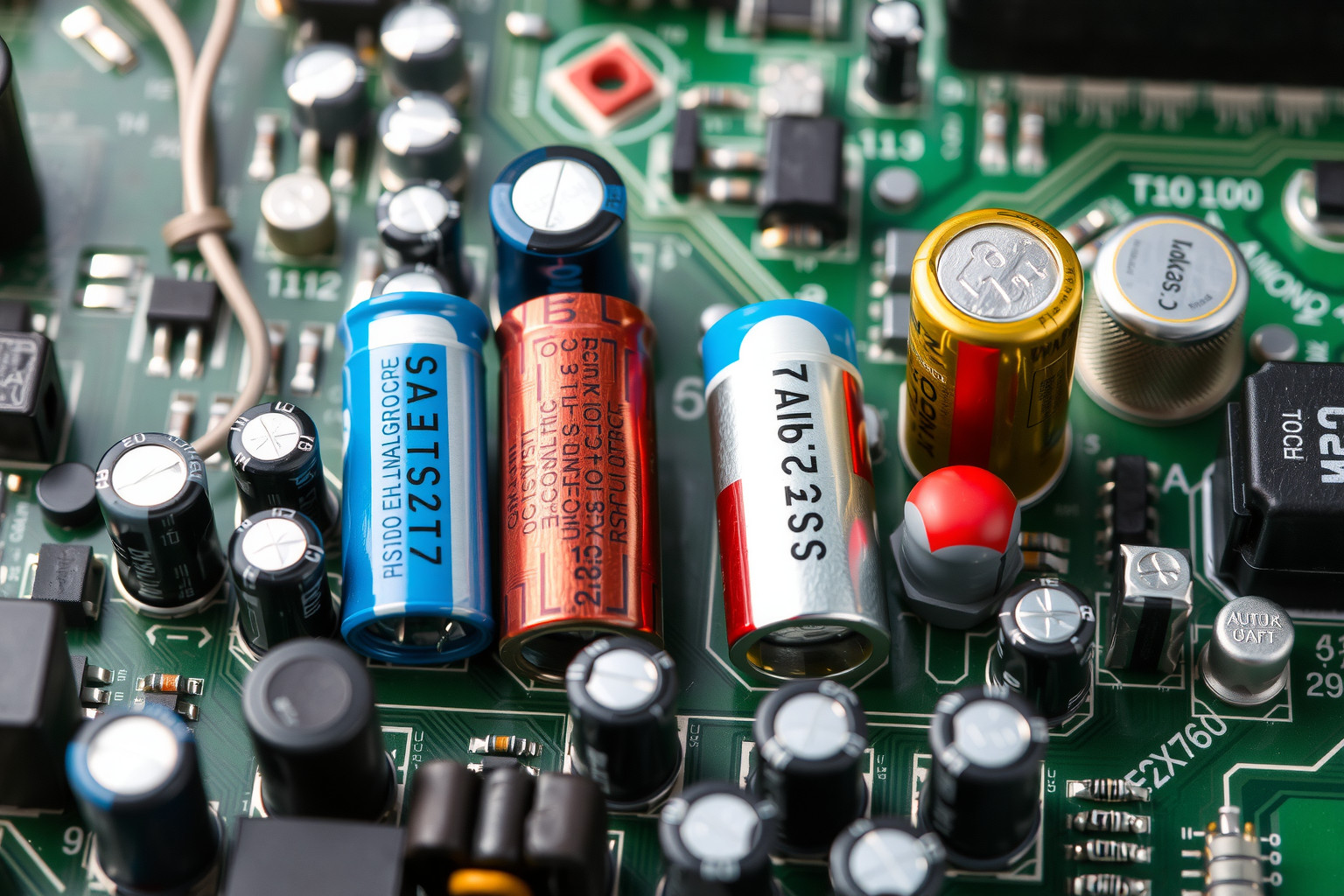

Az elektrolit kondenzátorok korlátozott élettartama és bizonyos tulajdonságaik miatt gyakran felmerül a kérdés, hogyan lehet őket helyettesíteni. A helyettesítés során figyelembe kell venni a kapacitást, feszültséget, ESR-t (ekvivalens soros ellenállás) és a hőmérsékletet.
Alternatív megoldások közé tartoznak a tantál kondenzátorok, amelyek kisebb méretűek és jobb frekvenciaválaszt adnak, de drágábbak és érzékenyebbek a túlfeszültségre. A kerámia kondenzátorok, különösen az MLCC (Multi-Layer Ceramic Capacitor) típusok, kiválóan alkalmasak nagyfrekvenciás alkalmazásokhoz és alacsony ESR-rel rendelkeznek. Azonban a kapacitásuk jelentősen változhat a feszültség és hőmérséklet függvényében.
A megfelelő helyettesítő kiválasztása kritikus a berendezés megbízható működése szempontjából.
Speciális esetekben, például tápegységekben, a film kondenzátorok is jó alternatívát jelenthetnek, bár általában nagyobb méretűek. Fontos megjegyezni, hogy a helyettesítéskor a teljesítményjellemzőket kell szem előtt tartani, nem csak a kapacitást és a feszültséget.
Gyakori hibák és problémák az elektrolit kondenzátorokkal
Az elektrolit kondenzátorok, bár széles körben elterjedtek, hajlamosak bizonyos hibákra. Az egyik leggyakoribb probléma a kiszáradás, mely során az elektrolit elpárolog, csökkentve a kapacitást és növelve az ESR-t (Equivalent Series Resistance). Ez különösen magas hőmérsékleten és hosszú tárolás során jelentkezhet.
A polaritás helytelen bekötése katasztrofális következményekkel járhat, akár robbanáshoz is vezethet. Ezért rendkívül fontos a helyes polaritás betartása.
A túlfeszültség szintén károsíthatja a kondenzátort, tönkretéve a dielektrikumot. A túl magas ripple áram a kondenzátor túlmelegedéséhez vezethet, ami felgyorsítja a kiszáradást és csökkenti az élettartamot.
A kondenzátorok élettartamát jelentősen befolyásolja a működési hőmérséklet; minél magasabb a hőmérséklet, annál rövidebb az élettartam.
Ezenkívül a dielektrikum öregedése is problémát okozhat, ami a kapacitás csökkenéséhez és a szivárgási áram növekedéséhez vezet. A korrózió szintén előfordulhat, különösen nedves környezetben, ami a kondenzátor meghibásodását okozhatja.
Fontos a kondenzátorok rendszeres ellenőrzése, különösen kritikus alkalmazásokban, a fenti problémák elkerülése érdekében.
