Az elektromotorok olyan gépek, amelyek elektromos energiát mechanikai energiává alakítanak át. Ez a folyamat alapvető fontosságú a modern világ működésében, hiszen szinte mindenütt találkozunk velük, a legkisebb háztartási készülékektől kezdve a legnagyobb ipari gépekig. Az elektromos hajtások jelentősége napjainkban tovább növekszik, különösen az energiatakarékosság és a környezetvédelem előtérbe kerülésével.
Az elektromotorok működésének alapja az elektromágneses indukció elve. Amikor egy vezetőn áram folyik át egy mágneses mezőben, arra erő hat. Ezt az erőt használják ki az elektromotorok a forgó mozgás létrehozására. Két fő részből állnak: az állórészből (stator) és a forgórészből (rotor). Az állórész általában fix, és mágneses mezőt hoz létre, míg a forgórész az állórész mágneses terében forog, amit az árammal átjárt tekercsek generálnak.
Különböző típusú elektromotorok léteznek, amelyek eltérő elvek szerint működhetnek:
- Egyenáramú (DC) motorok: Ezek általában egyszerűbb szerkezetűek, és a forgás irányát az áram irányának megfordításával lehet szabályozni.
- Váltakozóáramú (AC) motorok: Ezek a legelterjedtebbek az iparban és a háztartásokban. Két fő típusuk van:
- Szinkron motorok: A forgórész fordulatszáma megegyezik a mágneses mező forgási sebességével.
- Aszinkron (indukciós) motorok: A forgórész fordulatszáma kissé elmarad a mágneses mező sebességétől. Ezek robusztusak és megbízhatóak.
Az elektromos hajtások rendkívül hatékonyak, és jelentős mértékben hozzájárulnak az energiafelhasználás optimalizálásához és a károsanyag-kibocsátás csökkentéséhez.
Az elektromos hajtások alkalmazási területei szinte korlátlanok. A közlekedés terén forradalmasítják az autóipart az elektromos járművek (EV-k) révén, de vonatokat, villamosokat és kerékpárokat is hajtanak. Az iparban szinte mindenhol jelen vannak: gyárakban, gépek vezérlésében, szivattyúkban, ventilátorokban, szállítószalagokban. A háztartási gépek, mint a mosógépek, porszívók, hűtőszekrények, és a szórakoztatóelektronikai eszközök is elengedhetetlen részei.
Az elektromos hajtások további előnyei közé tartozik a precíz vezérelhetőség, a csendes működés és az alacsony karbantartási igény. Ezért is váltak elengedhetetlen technológiává a modern mérnöki tervezésben és a fenntartható fejlődés szempontjából.
Az elektromotorok fizikai alapjai: mágneses mezők és áramhatás
Az elektromotorok működésének lényege a mágneses mezők és az elektromos áram kölcsönhatásában rejlik. Ez a fizikai alapelv teszi lehetővé az elektromos energia mechanikai mozgássá történő átalakítását. A folyamat megértéséhez két kulcsfontosságú fogalom ismerete szükséges: a mágneses mező és az áramjárta vezetőre ható erő.
A mágneses mező egy olyan térbeli régió, ahol a mágneses hatások érvényesülnek. Ezt a mezőt állandó mágnesek vagy elektromágnesek hozhatják létre. Az elektromágnesek lényege, hogy egy vezető, általában rézvezeték, spirálisan feltekercselése (tekercs) és ezen keresztül folyó elektromos áram mágneses mezőt generál. A mező erőssége és iránya az áramerősségtől és a tekercselés paramétereitől függ. Az állórészben (stator) lévő tekercsek hozzák létre a forgó mágneses mezőt, amely azután a forgórészre (rotor) is hatást gyakorol.
A másik alapvető fizikai törvény, amelyet az elektromotorok kihasználnak, az áramjárta vezetőre ható erő elve, melyet gyakran Lorentz-erőként is említenek. Amikor egy elektromos árammal átjárt vezető, például a forgórész tekercsei, egy külső mágneses mezőben helyezkednek el, akkor rájuk egy erő hat. Ennek az erőnek az iránya a vezető áramának és a mágneses mezőnek a kölcsönhatásából adódik, és a Fleming balkéz-szabályával határozható meg. Az állórész által létrehozott forgó mágneses mező folyamatosan változtatja a forgórész vezetőire ható erő irányát és nagyságát, így biztosítva a folyamatos forgást.
Továbbiak a témában
A forgó mágneses mező létrehozása és fenntartása kulcsfontosságú. Szinkronmotoroknál ez úgy valósul meg, hogy a forgórész és az állórész mágneses mezője szinkronban forog, míg az aszinkron motoroknál az állórész mágneses mezője indukál áramot a forgórészben, ami ezáltal maga is mágneses mezőt hoz létre. Az indukált áram és a forgó mező kölcsönhatása hozza létre a forgórész forgatónyomatékát.
Az elektromotorok működésének alapja tehát a mágneses mezők és az elektromos áramok által keltett erő kölcsönhatása, amely forgó mozgást eredményez.
A precíz vezérlés szempontjából elengedhetetlen a mágneses mezők és az áramok pontos szabályozása. A modern elektromotorok vezérlése gyakran digitális áramkörökkel és speciális algoritmusokkal történik, amelyek optimalizálják a teljesítményt, a hatékonyságot és a sebességet. Például az elektronikus kommutáció (brushless DC motoroknál) kiküszöböli a mechanikus keféket, és pontosabb vezérlést tesz lehetővé.
Az alkalmazási területeken, mint például az elektromos járművek, a nyomatékszabályozás kritikus fontosságú. Ez azt jelenti, hogy az elektromotor képes nagy nyomatékot leadni már alacsony fordulatszámon is, ami ideális a járművek indításához és gyorsításához. Ezzel szemben az ipari alkalmazásokban, mint a szivattyúk vagy a ventilátorok, gyakran a fordulatszám-szabályozás a lényegesebb, ami az áram és a mágneses mező finomhangolásával érhető el.
Az elektromágneses indukció szerepe az elektromotorok működésében
Az elektromotorok működésének lelke az elektromágneses indukció, amely lehetővé teszi az elektromos energia mozgási energiává alakítását. Ez a jelenség, amelyet Michael Faraday fedezett fel, alapvetően két módon játszik szerepet az elektromotorokban: az állórészben forgó mágneses mező létrehozásában és a forgórészben indukált áramok révén létrejövő forgatónyomaték generálásában.
Egy váltakozóáramú (AC) motor esetében az állórészben elhelyezkedő tekercsekbe vezetett váltakozó áram hoz létre egy forgó mágneses mezőt. Ez a mező tulajdonképpen egy virtuális mágnes, amely folyamatosan változtatja helyét és pólusait a térben. Az indukció elve itt abban nyilvánul meg, hogy az állórészben létrejövő, változó mágneses mező hatására a forgórész vezetőiben (általában tekercsekben vagy rudakban) is elektromos áram indukálódik. Ez az indukált áram, hasonlóan az állórészhez, egy saját mágneses mezőt hoz létre a forgórészben.
A forgórész saját mágneses mezője, amely az állórész forgó mágneses mezőjének hatására jön létre, kölcsönhatásba lép az állórész mezőjével. Ez a kölcsönhatás, a már korábban említett áramjárta vezetőre ható erő elve alapján, forgatónyomatékot generál a forgórészen. Mivel az állórész mágneses mezője folyamatosan forog, a forgórészben indukált mező is igyekszik követni ezt a forgást, így a forgórész is elmozdul, és végül forgó mozgást végez.
Az indukciós motoroknál ez a folyamat az úgynevezett csúszás révén valósul meg. A forgórész soha nem éri el pontosan az állórész mágneses mezőjének sebességét. Ha így lenne, nem lenne relatív mozgás, és így nem indukálódna áram a forgórészben, ami viszont a forgatónyomaték megszűnését eredményezné. Tehát ez az apró sebességkülönbség, a csúszás, elengedhetetlen az indukciós motorok működéséhez, és az elektromágneses indukció folyamatos fenntartásával biztosítja a forgást.
Az elektromágneses indukció teszi lehetővé, hogy az állórész forgó mágneses mezője „magával ragadja” a forgórészben indukált mágneses mezőt, ezáltal folyamatos forgást biztosítva.
A szinkronmotorok kissé másképp használják ki az indukciót. Itt a forgórész általában egy állandó mágnes vagy egy egyenárammal gerjesztett elektromágnes, amelynek saját mágneses mezője van. Az állórészben forgó mágneses mező „bekapcsolja” a forgórész mágnesét, és így a forgórész pontosan az állórész mezőjének sebességével forog, nincsen csúszás. Az indukció itt inkább a forgó mező és a forgórész mágneses terének szinkronizálásában játszik kulcsszerepet.
A Brushless DC (BLDC) motorok, bár egyenáramúként vannak kategorizálva, szintén az elektromágneses indukció fejlettebb formáját használják, elektronikus kommutációval. Ebben az esetben az állórészben vannak a tekercsek, amelyeket elektronikus vezérlés váltakozva gerjeszt, létrehozva egy forgó mágneses mezőt. A forgórészben pedig állandó mágnesek találhatók. A vezérlés úgy van beállítva, hogy az állórész forgó mezője folyamatosan vonzza vagy taszítja a forgórész mágneses pólusait, így biztosítva a forgást, az indukált áramok helyett a külsőleg vezérelt mágneses mezők kölcsönhatásával.

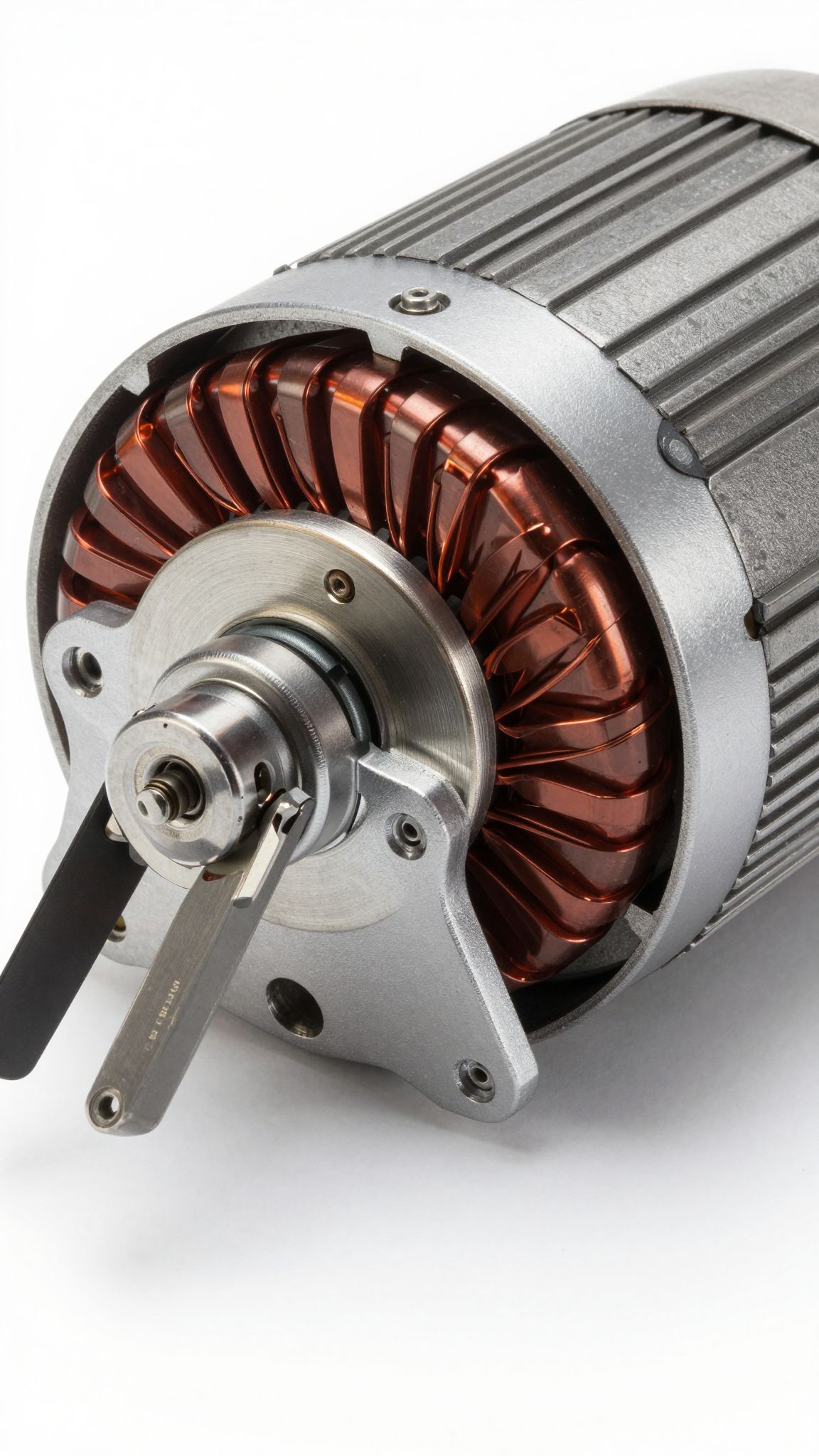

Az egyenáramú (DC) motorok felépítése és működési elvei
Az egyenáramú (DC) motorok az elektromos hajtások egyik legegyszerűbb és legelterjedtebb formáját képviselik. Alapvető felépítésük és működési elvük révén kiválóan alkalmasak olyan alkalmazásokra, ahol a tápellátás egyenáramú forrásból történik, például akkumulátorokból. Működésük kulcsa az állandó mágneses mező és a forgórészen átfolyó áram kölcsönhatása.
Egy tipikus DC motor két fő részből áll: az állórészből (stator), amely általában állandó mágneseket vagy elektromágneseket tartalmaz, és a forgórészből (rotor), amely egy tengelyre rögzített tekercselt vezetőkből (armatúra) áll. Az állórész által generált mágneses mező veszi körül a forgórészt. Amikor egyenáramot vezetünk a forgórész tekercsein keresztül, az a mágneses mező hatására erőt fejt ki, ami forgó mozgást eredményez. Ezt az erőt a Lorentz-erő törvénye írja le, és iránya a Fleming balkéz-szabálya szerint határozható meg.
A DC motoroknál a forgás folyamatosságát a kommutátor és a súrlódó kefék rendszere biztosítja. A kommutátor egy félkör alakú, szegmentált vezető, amely a forgórész tengelyére van szerelve. A kefék, amelyek általában szénből készülnek, érintkeznek a kommutátorral, és biztosítják az áram bevezetését a forgórész tekercseibe. Amikor a forgórész elfordul, a kommutátor a kefékkel együtt megfordítja az áram irányát a tekercsekben. Ez a folyamatos áramirány-váltás gondoskodik arról, hogy a forgórészre ható erő mindig a forgás irányába mutasson, így biztosítva a folyamatos forgó mozgást.
A DC motorok sebességét és nyomatékát az áram erősségének és a mágneses mező erősségének szabályozásával lehet befolyásolni. Nagyobb áram vagy erősebb mágneses mező nagyobb forgatónyomatékot eredményez. A forgás irányának megváltoztatásához egyszerűen az áram polaritását kell megfordítani a forgórész tekercsein.
A DC motorok számos előnnyel rendelkeznek, mint például az egyszerű felépítés, az egyszerű vezérlés és a magas indítónyomaték. Ezek teszik őket ideálissá olyan alkalmazásokhoz, mint az akkumulátoros elektromos járművek (például elektromos robogók, kisautók), a robotika, a szerszámgépek, a ventilátorok és a szivattyúk, ahol a precíz sebesség- és nyomatékszabályozás kulcsfontosságú lehet.
Az egyenáramú motorok kommutátoros rendszere teszi lehetővé az áram irányának automatikus váltását a forgórész tekercseiben, ezáltal biztosítva a folyamatos forgást.
Manapság gyakran alkalmaznak szénkefe nélküli DC (BLDC) motorokat is, amelyek elektronikus kommutációt használnak. Ezeknél nincsenek súrlódó kefék és kommutátor, ami nagyobb hatékonyságot, hosszabb élettartamot és csendesebb működést eredményez. A BLDC motoroknál a kommutációt egy elektronikus vezérlő végzi, amely érzékeli a forgórész helyzetét és ennek megfelelően kapcsolja az állórész tekercseit.
A váltakozóáramú (AC) motorok típusai és működési sajátosságai
A váltakozóáramú (AC) motorok két fő kategóriába sorolhatók: szinkron és aszinkron motorok. Mindkettő a hálózatról vételezett AC áram által keltett forgó mágneses mező elvén alapul, de működésükben és alkalmazási területeikben eltérések mutatkoznak.
A szinkron motorok esetében a forgórész (rotor) mágneses mezője szinkronban forog az állórész (stator) által létrehozott forgó mágneses mezővel. Ez azt jelenti, hogy a rotor fordulatszáma pontosan megegyezik a mágneses mező forgási sebességével, amelyet a hálózati frekvencia és a póluspárok száma határoz meg. A szinkron motoroknak általában külső gerjesztésre van szükségük a rotor mágneses mezőjének létrehozásához, amelyet egyenárammal táplált tekercsek vagy állandó mágnesek biztosítanak. Emiatt kissé bonyolultabbak lehetnek a felépítésüket tekintve.
Főbb jellemzőik:
- Állandó fordulatszám: Terheléstől függetlenül tartják a szinkron fordulatszámot.
- Nagy hatásfok: Különösen nagyobb teljesítmények esetén rendkívül hatékonyak.
- Teljesítménytényező szabályozása: Lehetőség van a teljesítménytényező javítására, akár cos φ = 1 értékre is.
- Indítás: Az indításuk kissé körülményes lehet, gyakran segédberendezést igényelnek a szinkron fordulatszám eléréséig.
Alkalmazási területeik közé tartoznak a kompresszorok, a szivattyúk, a ventilátorok, a papírgyártó gépek és a szerszámgépek, ahol az állandó, precíz fordulatszám elengedhetetlen.
Az aszinkron motorok, ismertebb nevükön indukciós motorok, a legelterjedtebb AC motorok közé tartoznak. E motoroknál a forgórész fordulatszáma mindig kissé elmarad az állórész forgó mágneses mezőjének sebességétől. Ezt a sebességkülönbséget, az úgynevezett csúszást, a mágneses mező indukálja a forgórészben, ami ezáltal maga is mágneses mezőt hoz létre. Az állórész forgó mezője és az indukált forgórész mező kölcsönhatása hozza létre a forgatónyomatékot.
Az aszinkron motorok robusztus felépítésük, megbízhatóságuk és egyszerű kezelhetőségük miatt váltak az ipar és a háztartások alapvető hajtóművévé.
Két fő típusa van az aszinkron motornak:
- Kalapos forgórészes (ketreces) motorok: Ezek a leggyakoribbak. A forgórész vezetői egy zárt „ketrecet” alkotnak. Egyszerűek, olcsók és karbantartásmentesek.
- Körtekercses (fázisforgórészes) motorok: Ezeknél a forgórész tekercsei külső ellenállásokhoz csatlakoztathatók, ami lehetővé teszi az indítási nyomaték növelését és a fordulatszám finomabb szabályozását.
Az aszinkron motorok előnyei:
- Egyszerű felépítés és karbantartás: Különösen a ketreces kivitel.
- Megbízhatóság: Kevés mozgó, kopó alkatrésszel rendelkeznek.
- Jó indítási tulajdonságok: Képesek nagy indítónyomatékot leadni.
- Alacsony költség: Gyártásuk általában gazdaságosabb.
Alkalmazási területeik igen széleskörűek, beleértve a szivattyúkat, ventilátorokat, kompresszorokat, szállítószalagokat, mosógépeket és szinte minden olyan gépet, ahol AC hálózat áll rendelkezésre és nem feltétlenül szükséges az állandó, szinkron fordulatszám. A fordulatszám-szabályozásuk ma már fejlett frekvenciaváltókkal (inverterekkel) rendkívül hatékonyan megoldható, így alkalmazhatóságuk még tovább bővült.
Szinkronmotorok: működés és előnyök
A szinkronmotorok egy különleges kategóriát képviselnek az elektromotorok világában, ahol a forgórész pontosan a mágneses mező forgási sebességével szinkronban forog. Ez az elv különbözteti meg őket az aszinkron motoroktól, amelyeknél mindig van egy kis fordulatszám-különbség, az ún. slip. A szinkronmotoroknál a forgórész mágneses mezőjét vagy állandó mágnesek, vagy egyenárammal gerjesztett tekercsek hozzák létre, míg az állórészben forgó mágneses mezőt a váltakozó áramú táplálás hozza létre.
A szinkronmotorok működése rendkívül precíz. Az állórész forgó mágneses mezője magával ragadja a forgórész mágneses pólusait, így azok vele azonos sebességgel forognak. Ez a jelenség teszi lehetővé a nagyon pontos fordulatszám-szabályozást, ami kritikus bizonyos alkalmazásokban. Mivel a forgórész és az állórész mágneses mezője szinkronban van, a motor nem „csúszik”, így a fordulatszám független a terheléstől, amíg az a névleges értéken belül marad.
Az egyik legfontosabb előnye a szinkronmotoroknak az optimális teljesítménytényező. Megfelelő vezérléssel képesek egységnyi teljesítménytényezővel (cos φ = 1) működni, sőt, akár meddőteljesítményt is képesek szolgáltatni, ami a hálózat feszültségszintjének stabilizálásában játszhat szerepet. Ez az ipari felhasználásban különösen értékes lehet, ahol a meddőteljesítmény-szolgáltatás csökkentheti a villamosenergia-szolgáltató által kiszabott díjakat.
A szinkronmotorok kiemelkedő precizitásukkal és energiamanagement képességeikkel tűnnek ki, ideálisak nagy teljesítményű és pontos vezérlést igénylő feladatokhoz.
Alkalmazási területeik rendkívül széleskörűek. Nagy teljesítményű, konstans fordulatszámot igénylő ipari gépek, mint például kompresszorok, nagy ventilátorok, szivattyúk, papírgyárakban használt berendezések, vagy éppen a cementiparban alkalmazott malmok gyakran használnak szinkronmotorokat. A hálózati frekvenciaingadozásokkal szembeni ellenállóságuk és a magas hatásfokuk is hozzájárul népszerűségükhöz ezeken a területeken. A modern, nagy teljesítményű elektromos járművekben is egyre gyakrabban találkozunk velük, különösen, ha fontos a nagy hatótávolság és a pontos energiafelhasználás.
A szinkronmotorok másik jelentős előnye az egyszerűbb szerkezet a forgórész szempontjából, különösen az állandó mágneses típusoknál, ahol nincs szükség külső gerjesztésre, így a szénkefe kopásával és az ezzel járó karbantartási igényekkel sem kell számolni. Ez megbízhatóbbá és karbantartásmentesebbé teszi őket.
Aszinkronmotorok (indukciós motorok): működés és alkalmazások
Az aszinkronmotorok, más néven indukciós motorok, a legelterjedtebb váltakozóáramú motorok közé tartoznak, köszönhetően robusztus felépítésüknek, megbízhatóságuknak és viszonylag alacsony előállítási költségüknek. Működési elvük az elektromágneses indukció azon speciális formáján alapszik, amely a forgó mágneses mező és a forgórészben indukált áramok kölcsönhatásán keresztül hoz létre forgatónyomatékot.
Az aszinkronmotor lényeges eltérése a szinkronmotortól az, hogy a forgórész nem szinkronban forog az állórész forgó mágneses mezőjével. Ez az „aszinkronitás” teszi lehetővé az indukciót. Az állórészben lévő tekercsek által létrehozott forgó mágneses mező a forgórész vezetőin (általában rudak vagy tekercsek) keresztülhaladva indukál elektromos áramot. Ez az indukált áram maga is mágneses mezőt hoz létre a forgórészben. A forgó mező és a forgórész saját mágneses mezője közötti kölcsönhatás hozza létre azt a forgatónyomatékot, amely a forgórészt a forgó mező irányába hajtja. Fontos, hogy a forgórész fordulatszáma mindig kissé elmarad a forgó mező sebességétől (ezt hívják lesiklásnak vagy csúszásnak), különben nem lenne indukció és forgatónyomaték.
Az aszinkronmotoroknak két fő típusa létezik:
- Kalickás forgórészű motorok: Ezek a leggyakoribbak. A forgórészük egy „kalickához” hasonlít, amelyben vezető rudak vannak elhelyezve. Egyszerű, megbízható és olcsó.
- Fázisforgórészű motorok: Ezeknek a forgórészén tekercsek vannak, amelyek kivezethetők külső ellenállásokra. Ez lehetővé teszi a jobb indítási jellemzőket és a sebesség finomabb szabályozását, de bonyolultabb és drágább.
Az aszinkronmotorok rendkívül széles körben alkalmazhatók ipari és háztartási környezetben is. Alkalmazási területeik közé tartoznak:
- Ipari gépek: Szivattyúk, ventilátorok, kompresszorok, szállítószalagok, szerszámgépek (esztergapadok, marógépek), keverők, daruk.
- Háztartási készülékek: Mosógépek, szárítógépek, hűtőszekrények kompresszorai, porszívók, elektromos szerszámok.
- Közlekedés: Bár az elektromos autókban gyakrabban használnak más típusokat, kisebb járművekben, például elektromos kerékpárokban vagy egyes speciális vasúti alkalmazásokban is előfordulhatnak.
A vezérlésük viszonylag egyszerű lehet, gyakran közvetlen indítással vagy csillag-delta kapcsolással indítják őket. Azonban a modern inverterek (VFD – Variable Frequency Drive) segítségével már rendkívül precízen szabályozható a fordulatszámuk és a nyomatékuk, ami tovább növeli hatékonyságukat és alkalmazhatóságukat. Az inverterek lehetővé teszik a hálózati frekvenciától eltérő frekvenciával történő táplálást, így a forgó mező sebessége változtatható, ami a motor fordulatszámának precíz szabályozását eredményezi.
Az aszinkronmotorok megbízhatósága, robusztussága és sokoldalúsága teszi őket az elektromos hajtások egyik legfontosabb és legelterjedtebb típusává a világon.
Az energiatakarékos üzemeltetés érdekében a modern aszinkronmotorokat gyakran optimalizálják, hogy minél kisebb legyen a lesiklás, és minél magasabb legyen a hatásfokuk. A mágneses veszteségek csökkentése és a jobb árameloszlás érdekében speciális anyagokat és kialakításokat alkalmaznak az álló- és forgórészben egyaránt.

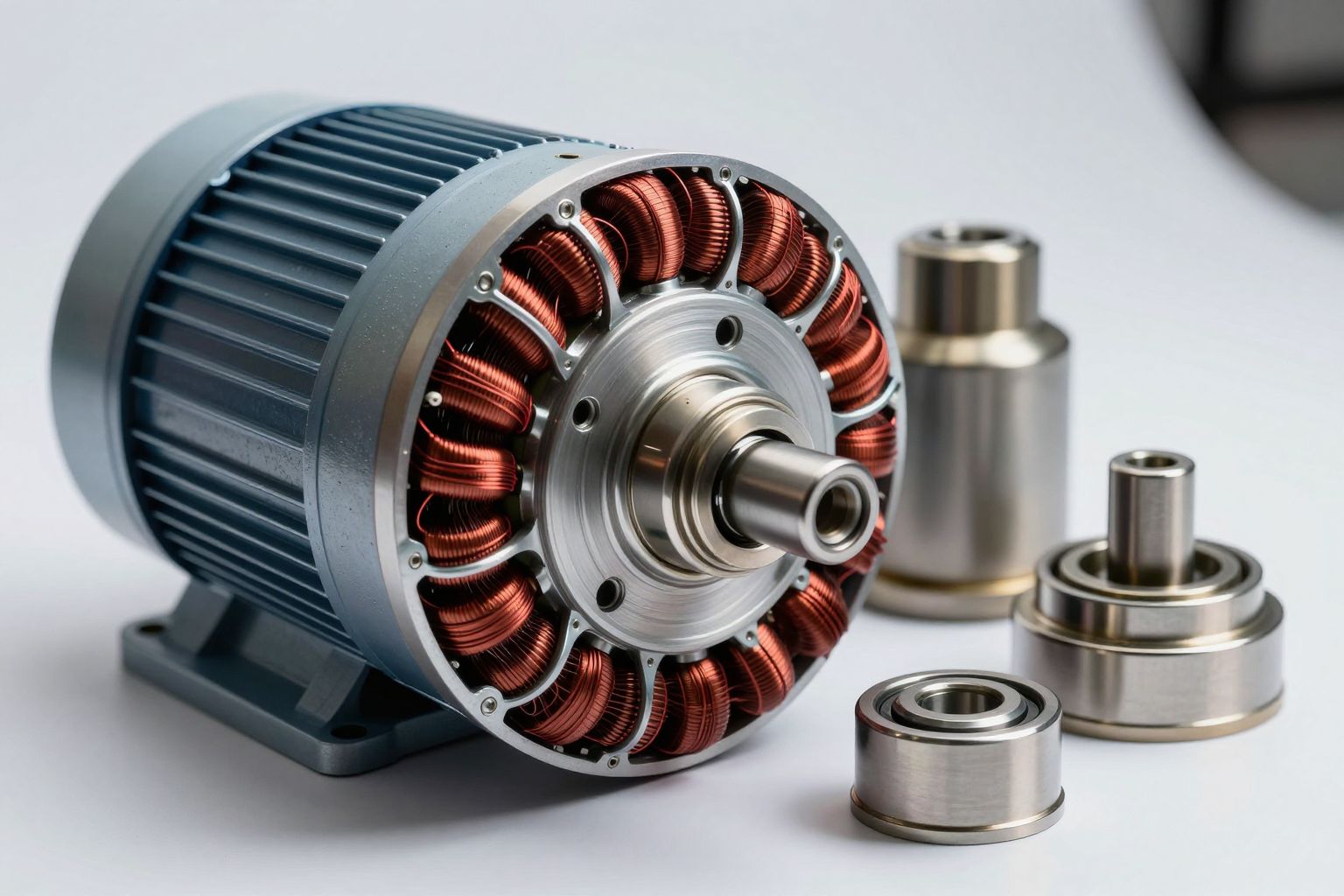

Az elektromotorok kulcsfontosságú alkatrészei és azok szerepe
Az elektromotorok hatékony működését számos kulcsfontosságú alkatrész biztosítja, amelyek összehangolt munkája teremti meg a mechanikai energiát. A korábbiakban már említett állórész (stator) és forgórész (rotor) mellett további elemek is elengedhetetlenek a folyamat megvalósításához.
A stator, mint a név is mutatja, a villanymotor fixen rögzített része. Feladata, hogy létrehozza a forgó mágneses mezőt, amely a forgórész mozgását generálja. Ez a mágneses mező általában a stator belsejében elhelyezett, speciálisan kialakított tekercsek segítségével jön létre, melyeken keresztül áramot vezetnek. A tekercselés módja és az alkalmazott áram típusa (egyen- vagy váltakozóáram) meghatározza a stator által generált mágneses mező jellegét.
A rotor a motor forgó része, amely az állórész mágneses mezőjének hatására kezd el forogni. A rotor szerkezete típustól függően változhat. Az aszinkron motorok esetében a rotor gyakran „kalitkás” vagy „tekercselt” kivitelű. A kalitkás rotorban vezetősínek vannak, amelyekbe áram indukálódik az állórész forgó mezője által, így a rotor maga is mágneses mezőt hoz létre, és kölcsönhatásba lép az állórész mezőjével. A tekercselt rotorokban pedig saját tekercsek vannak, melyekhez külső ellenállások csatlakoztathatók a forgási sebesség szabályozásához.
A kommutátor és a szénkefék (egyenáramú motoroknál) vagy az inverter (modern váltakozóáramú motoroknál) szintén kritikus szerepet játszanak. A kommutátor egy olyan kapcsolóelem, amely a rotor tekercseinek áramirányát periodikusan megfordítja, biztosítva ezzel a folyamatos forgást. A szénkefék vezetik az áramot a kommutátorhoz. A modern, kefe nélküli (brushless) DC motorok esetében az elektronikus kommutáció veszi át a mechanikus kommutátor és a kefék szerepét, ami nagyobb hatékonyságot és élettartamot eredményez.
Az csapágyak biztosítják a rotor sima és súrlódásmentes forgását. A motor házán kívül található tengely pedig a mechanikai energiát továbbítja a hajtott berendezéshez.
Az elektromotorok alkatrészeinek precíz kivitelezése és összehangolt működése alapvető a megbízható és hatékony energiaátalakításhoz.
A túlterhelés elleni védelem, például a hőkioldó vagy a biztosíték, megóvja a motort a károsodástól, ha a terhelés meghaladja a megengedett értéket. Az ventilátor pedig hűtési feladatokat lát el, megakadályozva a motor túlmelegedését a működés során.
Az elektromos hajtások előnyei a hagyományos motorokkal szemben
Az elektromos hajtások számos jelentős előnnyel bírnak a hagyományos, belső égésű vagy más mechanikus erőforrásokkal szemben. Ezek az előnyök teszik őket egyre népszerűbbé és elengedhetetlenebbé a modern technológiában és a fenntarthatósági törekvésekben.
Az egyik legfontosabb előny a magasabb hatásfok. Az elektromotorok képesek az elektromos energia nagyobb hányadát mechanikai munkává alakítani, mint a legtöbb belső égésű motor. Ez azt jelenti, hogy kevesebb energia vész el hőként vagy más veszteségként, ami energiamegtakarítást eredményez, és csökkenti az üzemeltetési költségeket. Míg egy belső égésű motor hatásfoka tipikusan 20-40% között mozog, egy modern elektromotoré elérheti a 80-90%-ot is.
A környezetbarát működés szintén kiemelkedő előny. Az elektromotorok működésük során nem bocsátanak ki károsanyagokat, mint például szén-dioxidot, nitrogén-oxidokat vagy finom részecskéket. Ez különösen fontos a városi környezetben, ahol a légszennyezettség jelentős egészségügyi problémákat okozhat. Az elektromos járművek (EV-k) térnyerése ezen a téren forradalmi változást hozhat.
A karbantartási igény is jóval alacsonyabb az elektromos hajtások esetében. Mivel kevesebb mozgó alkatrésszel rendelkeznek (nincs szükség például olajcserére, kipufogórendszerre, gyújtógyertyákra), az elektromotorok élettartama hosszabb, és a meghibásodási kockázat is kisebb. Ez a csökkentett karbantartási költségekben is megmutatkozik.
A precíz vezérelhetőség és a rugalmasság is fontos szempont. Az elektromotorok fordulatszáma és nyomatéka rendkívül pontosan szabályozható, gyakran elektronikus úton, ami lehetővé teszi a rendkívül finom és adaptív működést. Ez különösen előnyös olyan alkalmazásokban, ahol pontos pozicionálásra vagy változó terheléshez való gyors alkalmazkodásra van szükség, mint például az ipari robotika vagy az elektromos járművek regeneratív fékezési rendszere.
A csendes működés is egy kellemes és gyakran fontos előny. Az elektromotorok lényegesen halkabban működnek, mint a belső égésű motorok, ami hozzájárul a zajszennyezés csökkentéséhez, különösen lakott területeken és zárt helyiségekben.
Az elektromos hajtások átfogó előnyei, mint a magas hatásfok, a környezetbarát működés, az alacsony karbantartási igény és a precíz vezérelhetőség, együttesen teszik őket a jövő technológiájává.
A nyomatékleadás is eltérő. Míg a belső égésű motoroknak általában el kell érniük egy bizonyos fordulatszámot a maximális nyomatékuk kifejtéséhez, az elektromotorok képesek azonnali, maximális nyomatékot leadni már álló helyzetből is. Ez kiváló gyorsulást biztosít az elektromos járműveknek, és nagy előnyt jelent a nehéz terhek mozgatásában.
Ipari alkalmazások: gyártósorok, robotika és szivattyúk
Az ipari alkalmazásokban az elektromotorok elengedhetetlenek a modern gyártási folyamatok és automatizálási rendszerek működtetéséhez. Ezek a területek különösen nagy hangsúlyt fektetnek a megbízhatóságra, a hatékonyságra és a precíz vezérlésre, amelyek az elektromos hajtások sajátjai.
A gyártósorokon az elektromotorok biztosítják a szállítószalagok, emelőrendszerek és egyéb mozgató mechanizmusok működését. A modern gyártósorok gyakran modularitással és rugalmassággal rendelkeznek, ami azt jelenti, hogy az egyes egységek sebességét és pozícióját folyamatosan változtatni kell a termékektől és a gyártási igényektől függően. Az ilyen dinamikus követelményekhez kiválóan alkalmasak az aszinkron (indukciós) motorok, különösen frekvenciaváltókkal (VFD) vezérelve, amelyek lehetővé teszik a sebesség és a nyomaték finomhangolását. A szinkronmotorok pedig magas hatékonyságuk és pontos fordulatszámuk miatt ideálisak lehetnek olyan alkalmazásokban, ahol a szinkronizált mozgás kritikus.
A robotika területén az elektromotorok a mozgás kulcsfontosságú komponensei. A robotkarok, a mobil robotok kerekei, valamint a precíziós pozicionáló rendszerek mind elektromos hajtásokra támaszkodnak. A brushless DC (BLDC) motorok és a szervomotorok különösen népszerűek a robotikában, mivel kiváló teljesítmény-tömeg aránnyal rendelkeznek, nagy sűrűségű nyomatékot képesek leadni, és rendkívül precíz mozgásvezérlést tesznek lehetővé. A fejlett vezérlőrendszerek, mint például a pozíció- és sebesség-visszacsatolás, biztosítják, hogy a robotok a kívánt feladatokat pontosan és ismételhetően végezhessék el.
A szivattyúk ipari alkalmazása széleskörű, az ivóvíz-ellátástól a vegyipari folyamatokig, az olaj- és gáziparban, valamint a szennyvízkezelésben. Az itt használt elektromotoroknak képesnek kell lenniük a folyadékok hatékony és megbízható mozgatására, gyakran extrém körülmények között is. Az ipari szivattyúk meghajtására leggyakrabban robusztus és gazdaságos aszinkron motorokat használnak. A folyadékmennyiség precíz szabályozása érdekében ezeket a motorokat gyakran frekvenciaváltókkal kombinálják, amelyek lehetővé teszik a szivattyú fordulatszámának és ezáltal a szállított folyadék mennyiségének finomhangolását. Ez energiamegtakarítást eredményez, mivel a szivattyú csak annyi energiát használ fel, amennyi a feladat elvégzéséhez szükséges.
Az ipari szivattyúk hatékony működéséhez elengedhetetlen a motorok rezgéscsillapítása és a hosszú élettartam, amit a megfelelő motorválasztással és karbantartással lehet biztosítani.
Az ipari környezetben az elektromotoroknak ellen kell állniuk poros, nedves vagy korrozív hatásoknak. Ezért az ilyen alkalmazásokhoz speciális, magas IP-védettséggel rendelkező motorokat használnak. A szenzormentes vezérlés is terjedőben van, amely csökkenti a komponensek számát és növeli a megbízhatóságot, különösen a kevésbé hozzáférhető helyeken telepített szivattyúk és egyéb gépek esetében.
Közlekedési szektor: elektromos járművek és vasúti rendszerek
A közlekedési szektor az elektromos hajtások egyik legdinamikusabban fejlődő területe, ahol az elektromotorok forradalmasítják az emberiség mobilitását. Különösen az elektromos járművek (EV-k) térnyerése jelentős, beleértve az autókat, buszokat, motorkerékpárokat és akár a kerékpárokat is. Az EV-k esetében az elektromotorok számos előnnyel rendelkeznek a hagyományos belső égésű motorokkal szemben. Az egyik legfontosabb ilyen előny a magas hatásfok, ami azt jelenti, hogy az elektromotorok az energiát sokkal hatékonyabban alakítják át mozgássá, kevesebb energia vész kárba hő formájában. Ez közvetlenül hozzájárul a csökkentett üzemeltetési költségekhez és a környezetterhelés mérsékléséhez.
Az elektromotorok azonnali és nagy nyomatékot képesek leadni már alacsony fordulatszámon is. Ez a tulajdonság kulcsfontosságú a járművek gyorsulása és a városi forgalomban való rugalmas mozgás szempontjából. A villamos motorok precíz vezérelhetősége lehetővé teszi a sebesség és a nyomaték finomhangolását, ami javítja a vezetési élményt és növeli a biztonságot. Emellett az elektromos járművek halk működése jelentősen hozzájárul a városi zajszennyezés csökkentéséhez, míg a nulla helyi kibocsátás javítja a levegő minőségét.
A vasúti rendszerekben is kiemelkedő szerepet kapnak az elektromotorok. A villamos mozdonyok és a nagysebességű vonatok hajtása szinte kizárólag elektromos, gyakran nagy teljesítményű aszinkron vagy szinkron motorokkal történik. Ezek a rendszerek rendkívül hatékonyak és megbízhatóak, különösen a nagy távolságú személy- és teherszállításban. A vasúti elektrifikáció csökkenti a fosszilis tüzelőanyagoktól való függőséget és jelentősen mérsékli a szén-dioxid-kibocsátást a közlekedési ágazatban.
A vasúti vontatásban az elektromotorok képesek a regeneratív fékezés alkalmazására, ahol a mozgási energia egy részét a fékezés során visszanyerik és visszatáplálják az áramhálózatba vagy az akkumulátorokba. Ez tovább növeli a rendszer energiahatékonyságát. A modern vasúti rendszerekben az elektromotorok vezérlése rendkívül fejlett, gyakran inverterekkel és speciális vezérlőegységekkel valósul meg, amelyek optimalizálják a teljesítményt és a vontatási erőt különböző menetkörülmények között.
Az elektromos járművek és vasúti rendszerek fejlődése alapvetően átalakítja a közlekedést, elősegítve a fenntartható és környezetbarát mobilitást.
Az elektromos járművek akkumulátorainak fejlesztése és a töltési infrastruktúra kiépítése kulcsfontosságú a további terjedés szempontjából. Az akkumulátorok egyre nagyobb energiasűrűséggel rendelkeznek, ami növeli a hatótávolságot, miközben a töltési idők is csökkennek. A vezérlőelektronika, amely az akkumulátor és az elektromotor közötti kommunikációt és energiakezelést irányítja, szintén létfontosságú a rendszer optimális működéséhez.

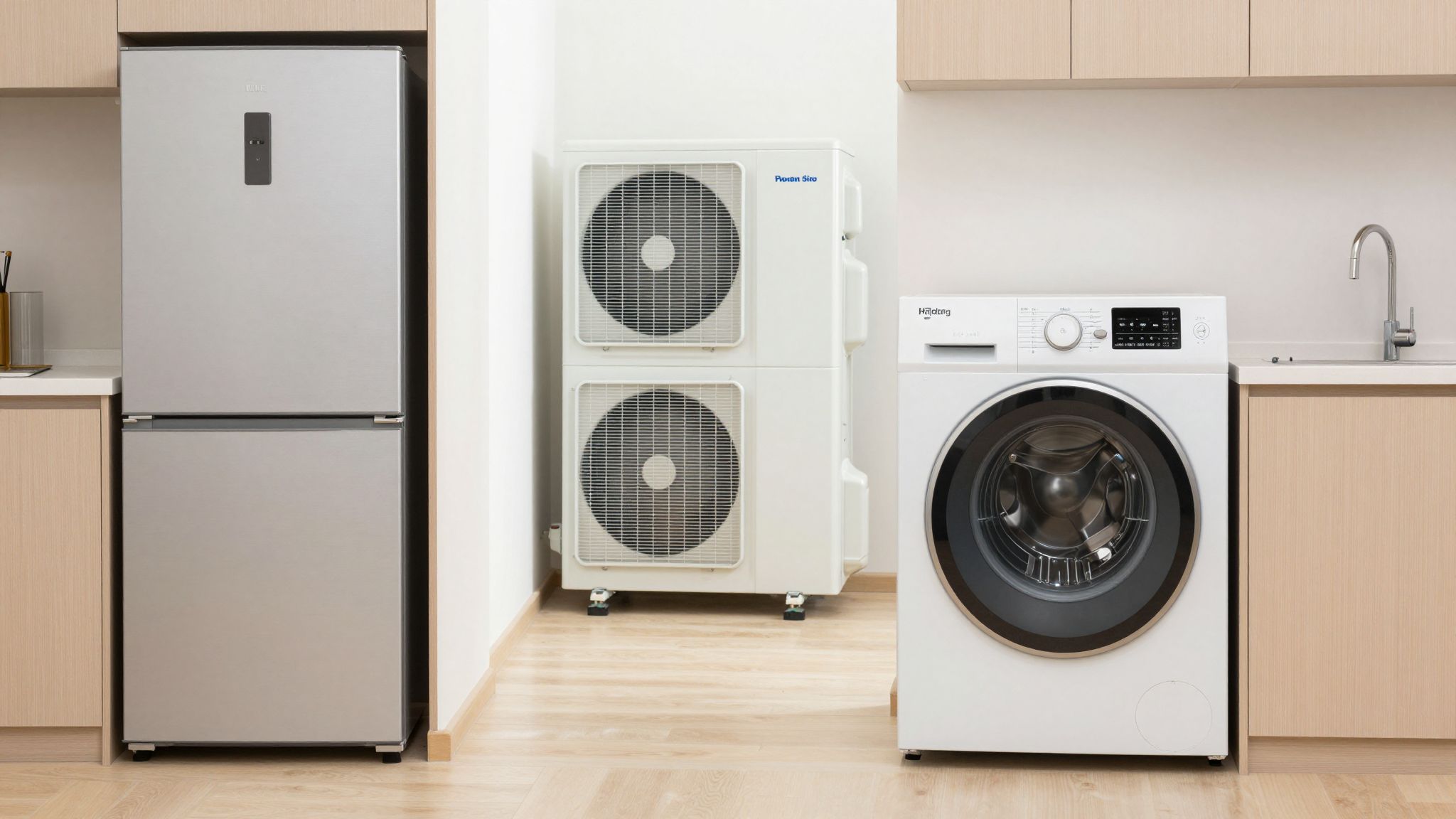

Otthoni és kereskedelmi felhasználás: háztartási gépek és HVAC rendszerek
Az elektromotorok mindennapi életünk elengedhetetlen részei, különösen az otthoni és kereskedelmi felhasználás területén. A háztartási gépek szinte mindegyike elektromotorral működik, biztosítva kényelmünket és hatékonyságunkat. Gondoljunk csak a mosógépekre, amelyek a dobot forgatják a ruhák tisztításához, vagy a porszívókra, amelyek szívóhatásukat egy nagy sebességű ventilátorral hozzák létre. A hűtőszekrények és fagyasztók kompresszorai, amelyek a hűtőkörfolyamatot működtetik, szintén kis elektromotorokat tartalmaznak.
A konyhai kisgépek, mint a turmixgépek, konyhai robotgépek, vagy akár a kenyérpirítók, mind az elektromotorok erejét hasznosítják az ételek előkészítéséhez és feldolgozásához. A ventilátorok, légkondicionálók és párátlanítók pedig a levegő mozgatását teszik lehetővé, hozzájárulva otthonunk vagy munkahelyünk komfortjához.
A HVAC (Heating, Ventilation, and Air Conditioning) rendszerek kiemelten támaszkodnak az elektromotorokra. Ezek a rendszerek felelősek az épületek fűtéséért, hűtéséért és szellőztetéséért, így a beltéri levegő minőségének és hőmérsékletének szabályozásáért. A légcsatornákban található ventilátorok, amelyek a levegő keringetését biztosítják, általában nagy teljesítményű, robusztus elektromotorokkal vannak felszerelve. Ezeknek a motoroknak a megbízhatósága és hatékonysága kulcsfontosságú a rendszer zavartalan működéséhez és az energiafogyasztás optimalizálásához.
A kereskedelmi épületekben, mint irodaházak, bevásárlóközpontok vagy kórházak, a HVAC rendszerek mérete és összetettsége jelentősen nagyobb lehet, így az alkalmazott elektromotorok is nagyobb teljesítményűek. Ezek a rendszerek gyakran változtatható fordulatszámú meghajtásokkal (VFD) vannak felszerelve, amelyek lehetővé teszik a motorok sebességének finomhangolását a pillanatnyi igényekhez igazítva. Ez nemcsak az energiahatékonyságot növeli, hanem a zajszintet is csökkenti.
Az otthoni és kereskedelmi felhasználásban az elektromotorok nem csupán a kényelmet szolgálják, hanem alapvető fontosságúak a modern életvitel és a hatékony épületüzemeltetés szempontjából.
A modern elektromotorok, különösen az inverteres technológiával vezérelt típusok, jelentős energiamegtakarítást tesznek lehetővé a hagyományos, fix fordulatszámú motorokhoz képest. Ez különösen fontos a folyamatosan működő rendszerek, mint a légkondicionálók vagy a szellőztető berendezések esetében, ahol az energiafogyasztás jelentős része ezekre a motorokra hárulhat.
Megújuló energiaforrások hajtásai: szélerőművek és napkövető rendszerek
A megújuló energiaforrások, mint a szél és a nap, egyre fontosabb szerepet játszanak az energiaellátásban. Ezeknek az energiaforrásoknak a hasznosításához elengedhetetlenek az elektromotorok, amelyek speciális alkalmazási területeken segítik elő a tiszta energia előállítását és hatékony felhasználását.
A szélerőművek esetében az elektromotorok kulcsfontosságúak a turbina lapátjainak mozgatásában és a generátor hajtásában. Míg a kisebb szélturbinák gyakran közvetlenül a generátort hajtják, a nagyobb, ipari méretű erőművekben speciális sebességváltó rendszereket alkalmaznak. Ezek a sebességváltók kapcsolják össze a lassabban forgó turbinalapátokat a gyorsabban forgó generátorral. Az itt használt elektromotoroknak extrém megbízhatóságra és hosszú élettartamra van szükségük, mivel folyamatosan, gyakran szélsőséges időjárási körülmények között kell működniük. A modern szélerőművekben gyakran használnak közvetlen hajtású generátorokat is, amelyeknél nincs szükség sebességváltóra, így csökkentve a mechanikai veszteségeket és a karbantartási igényt. Ezekben az esetekben az elektromotor (mint generátor) kialakítása és vezérlése különösen kritikus.
A napenergia hasznosításában a napkövető rendszerek (tracker rendszerek) kiemelkedő szerepet játszanak. Ezek a rendszerek arra szolgálnak, hogy a napelem táblákat folyamatosan a nap sugárzási irányába fordítsák, maximalizálva ezzel az energiafelvételt. Ezt a precíz mozgást kis teljesítményű, de nagy pontosságú elektromotorok végzik. Ezek a motorok általában DC (egyenáramú) motorok, melyeket speciális vezérlőegységek irányítanak. A vezérlőegységek figyelembe veszik a nap aktuális pozícióját, valamint figyelik a táblákra érkező fényerősséget, és ennek megfelelően állítják be a motorok pozícióját. A precíziós fogaskerekek és a robusztus mechanikai kialakítás biztosítja a rendszer megbízható működését még szelesebb időben is.
A napkövető rendszerekben alkalmazott elektromotoroknak fontos szempont a kis energiafogyasztás, mivel a cél az, hogy a mozgás által nyert többletenergia messze meghaladja az azt előállító motorok fogyasztását. A napkövető rendszerek gyakran redundáns kialakításúak, hogy egy motor meghibásodása esetén is tovább tudjon működni a rendszer, bár csökkentett hatékonysággal.
Az elektromotorok kulcsfontosságúak a megújuló energiaforrások hatékony kiaknázásában, legyen szó a szél erejének hasznosításáról a szélerőművekben, vagy a napfény optimális befogásáról a napkövető rendszerekben.
A szélerőművek generátorai gyakran nagy teljesítményű szinkron vagy aszinkron motorok, melyek képesek nagy mennyiségű energiát átalakítani. Ezzel szemben a napkövető rendszerekben alkalmazott motorok általában kisebbek és pontosabb vezérlésűek, gyakran szervomotorok vagy speciális DC motorok, amelyek a nap állandó követéséhez szükséges precizitást biztosítják.
Az elektromos hajtások jövője: új technológiák és trendek
Az elektromos hajtások jövője izgalmas új technológiákat és trendeket tartogat, amelyek tovább növelik hatékonyságukat, sokoldalúságukat és fenntarthatóságukat. Az egyik legjelentősebb előrelépés az anyagtudomány terén történik. Új mágneses anyagok, például a ritkaföldfém-mentes permanens mágnesek fejlesztése csökkentheti a gyártási költségeket és a környezeti terhelést, miközben megőrzi vagy akár javítja a motorok teljesítményét.
A szilícium-karbid (SiC) és gallium-nitrid (GaN) alapú félvezető technológiák forradalmasítják az inverterek és vezérlőegységek építését. Ezek az új anyagok lehetővé teszik a magasabb kapcsolási frekvenciákat, ami kisebb és könnyebb hajtásrendszereket eredményez, miközben csökkenti az energiaveszteségeket. Ez különösen fontos az elektromos járművek (EV-k) esetében, ahol a hatótávolság és a töltési sebesség kulcsfontosságú.
A mesterséges intelligencia (MI) és a gépi tanulás integrációja új szintre emeli az elektromotorok vezérlését. Az MI képes valós idejűen optimalizálni a motor működését a terhelés, a környezeti feltételek és a felhasználói igények alapján, így maximalizálva a hatékonyságot és meghosszabbítva a motor élettartamát. Ez a technológia lehetővé teszi a prediktív karbantartást is, ami csökkenti a váratlan meghibásodások kockázatát.
A jövő elektromos hajtásai egyre inkább „intelligens” rendszerekké válnak, amelyek képesek önállóan alkalmazkodni és optimalizálni működésüket.
A közvetlen meghajtású (direct drive) motorok népszerűsége is növekszik. Ezeknél a megoldásoknál elmarad a mechanikus áttételek, ami magasabb hatásfokot, csendesebb működést és kisebb mechanikai kopást eredményez. Az ilyen típusú motorok különösen alkalmasak olyan alkalmazásokra, ahol a precizitás és a megbízhatóság kiemelt fontosságú, mint például a robotika vagy az orvosi műszerek.
A fenntarthatóság jegyében a körforgásos gazdaság elvei is egyre inkább megjelennek az elektromotorok tervezésében és gyártásában. Cél a környezetbarát anyagok használata, az újrahasznosíthatóság maximalizálása és az élettartam meghosszabbítása. A moduláris felépítés és a könnyű javíthatóság is hozzájárul a környezeti lábnyom csökkentéséhez.
