Az elektromos energia mindennapi életünk alapvető része, de vajon hogyan jut el hozzánk az áram, ami felvilágítja otthonainkat, működteti eszközeinket? A válasz a generátorok lenyűgöző világában rejlik. Ezek a gépek alakítják át a mechanikai energiát elektromos energiává, és nélkülözhetetlenek a modern társadalom működéséhez. A generátorok működésének megértése kulcsfontosságú az elektromos energiatermelés alapjainak elsajátításához.
A generátorok működési elve a elektromágneses indukció jelenségén alapul, amelyet Michael Faraday fedezett fel a 19. században. Ez a törvény kimondja, hogy egy vezetőben feszültség indukálódik, ha az egy mágneses mezőben mozog, vagy ha a mágneses mező erőssége változik a vezető körül. Egyszerűen fogalmazva, ha van egy mágnesünk és egy drótkacskunk, és mozgatjuk az egyiket a másikhoz képest, akkor a drótkacskban elektromos áram keletkezik.
A generátorok lényegében a mechanikai mozgást elektromos energiává konvertáló eszközök, amelyek az elektromágneses indukció törvényét hasznosítják.
Egy tipikus generátor két fő részből áll: az állórészből (stator) és a forgórészből (rotor). Az állórész általában egy vagy több fix tekercset tartalmaz, amelyekben az elektromos áram indukálódik. A forgórész pedig egy forgó mágneses mezőt hoz létre, amely lehet állandó mágnes vagy elektromágnes. A mechanikai energia (például egy turbina által biztosított forgás) forgatja a forgórészt, így a mágneses mező folyamatosan változik az állórészben lévő tekercsek körül, ami feszültséget és ezáltal áramot generál.
A generátorok típusai:
- DC generátorok (egyenáramú): Ezek a generátorok egyenáramot állítanak elő, amelyet kommutátorral alakítanak át.
- AC generátorok (váltakozóáramú): Ezek a legelterjedtebb generátorok, amelyek váltakozó áramot termelnek.
A generátorok működését szemléltető animációk kiválóan alkalmasak a bonyolult fizikai folyamatok vizuális megértésére. Ezek az animációk megmutatják, hogyan hatolnak be a mágneses erővonalak a vezetőbe, hogyan változik a fluxus, és hogyan keletkezik az elektromos feszültség. Láthatóvá válik a forgórész mozgásának hatása az állórész tekercseire, és ezáltal az előállított áram hullámformája is.
Az elektromos energiatermelés alapjai tehát szorosan összefonódnak a generátorok működési elveivel. A különböző erőművek (vízerőművek, hőerőművek, szélerőművek, atomerőművek) mind mechanikai energiát állítanak elő, amelyet aztán generátorok segítségével alakítanak át elektromos energiává.
Az Elektromágneses Indukció Alapjai: Faraday és Lenz Törvényei
Az elektromos energiatermelés alapjai szorosan kapcsolódnak az elektromágneses indukció jelenségéhez, amelyet Michael Faraday fedezett fel. Ez a törvény magyarázza meg, hogyan keletkezik elektromos feszültség egy vezetőben, amikor az mágneses mezőben mozog, vagy amikor a környező mágneses mező erőssége változik. Lényegében, ha egy zárt áramkörön áthaladó mágneses fluxus megváltozik, akkor az áramkörben feszültség indukálódik.
A mágneses fluxus változása többféleképpen történhet meg. Egy generátor esetében ez leggyakrabban a forgórész forgása révén valósul meg, amely egy mágneses mezőt hoz létre. Ahogy ez a mágneses mező elfordul, az állórészben elhelyezkedő tekercseken áthaladó mágneses erővonalak száma (a fluxus) folyamatosan változik. Minél gyorsabb a forgás, annál gyorsabb a fluxusváltozás, és annál nagyobb lesz az indukált feszültség. Az indukált feszültség nagysága továbbá arányos a mágneses mező erősségével és a tekercs menetszámával.
Továbbiak a témában
Az indukált feszültség nagysága egyenesen arányos a mágneses fluxus változásának sebességével.
Faraday törvényét kiegészíti Lenz törvénye, amely meghatározza az indukált áram irányát. Lenz törvénye kimondja, hogy az indukált áram iránya mindig olyan, hogy az által létrehozott mágneses mező ellenálljon a bevezető okának, vagyis a mágneses fluxus változásának. Tehát, ha egy mágnes közeledik egy tekercshez, az indukált áram olyan irányban folyik, hogy egy olyan mágneses mezőt hozzon létre, amely taszítja a közeledő mágnest. Ha a mágnes távolodik, az indukált áram úgy keletkezik, hogy egy olyan mágneses mezőt hozzon létre, amely vonzza a távolodó mágnest. Ez a törvény a létrejött energia megőrzésének elvével is összhangban van, hiszen megakadályozza az örökmozgó létrehozását.
Az animációk segítenek vizualizálni ezeket a folyamatokat. Láthatóvá válik, ahogy a forgó mágnes pólusai váltakozva közelítenek és távolodnak a tekercstől, ami a tekercsen áthaladó mágneses fluxus periodikus növekedését és csökkenését eredményezi. Ezt a fluxusváltozást követi az indukált feszültség és áram keletkezése, amelynek iránya Lenz törvénye szerint alakul. Az animált jelenségek bemutatják, hogy az AC generátorok esetében az indukált feszültség és áram periodikusan váltja az irányát, így jön létre a váltakozó áram.
A mágneses mező erősségének megváltoztatása is kiválthat indukciót. Ez történik például abban az esetben, ha az állórészben lévő tekercsekben változó áramot vezetünk át, így egy változó mágneses mezőt hozunk létre. Ha ebben a mezőben egy másik vezető (például egy forgórészben lévő tekercs) mozog, akkor abban is indukálódhat feszültség. Ez az elv alapvető fontosságú az elektromágnesek és a transzformátorok működésében is, amelyek szintén az elektromágneses indukció elvén alapulnak, és szerves részei az elektromos energiatermelés és -elosztás rendszerének.
Az Áramfejlesztő Alapvető Felépítése: Generátor Komponenseinek Magyarázata
Egy generátor működésének megértéséhez elengedhetetlen ismerni annak fő komponenseit. Bár a generátorok többféle kivitelben léteznek, az alapvető felépítésükben közös elemek találhatók, amelyek az elektromágneses indukció elvének gyakorlati megvalósítását szolgálják. Ezek a komponensek felelősek a mechanikai energia hatékony átalakításáért elektromos energiává.
A generátor két legfontosabb, egymással kölcsönhatásban lévő része az állórész (stator) és a forgórész (rotor). Az állórész a generátor külső, fixen rögzített része. Általában ez tartalmazza azokat a tekercseket, amelyekben az elektromos feszültség indukálódik. Ezek a tekercsek speciális vezetőanyagból (leggyakrabban rézből) készülnek, és gondosan el vannak rendezve az állórészben, hogy optimálisan vegyék fel a forgórész által keltett változó mágneses mezőt. Az állórész feladata továbbá a mágneses mező vezetőként való funkcionálása, és hogy a keletkezett elektromos energiát továbbítsa a külső hálózatra.
A forgórész, ahogy neve is sugallja, a generátor mozgó, forgó része. Ennek legfontosabb eleme a mágneses mező forrása. Ez lehet állandó mágnes, különösen kisebb teljesítményű generátorok esetében, vagy gyakrabban egy elektromágnes. Az elektromágneses forgórész esetében egy további tekercsben folyó egyenáram hozza létre a szükséges erős mágneses mezőt. Ezt az egyenáramot általában egy különálló, kisebb generátor (gerjesztő generátor) vagy akkumulátor biztosítja. A forgórész forgása biztosítja a mágneses mező folyamatos változását az állórész tekercseihez képest. Ez a forgás mechanikai energiát igényel, amely lehet vízturbina, gőzturbina, belső égésű motor vagy szélkerék által szolgáltatott.
A forgórész által keltett, folyamatosan változó mágneses mező az állórészben elhelyezkedő vezetőkben feszültséget indukál az elektromágneses indukció törvénye értelmében.
Az állórész és a forgórész közötti távolságot, az úgynevezett légzést, gondosan meg kell tervezni. Túl nagy légtér gyengíti a mágneses mezőt, míg túl kicsi növeli a súrlódást és a kopást. A forgórész tengelyét csapágyak támasztják alá, amelyek biztosítják a sima és hatékony forgást, minimalizálva a mechanikai veszteségeket. A tengelyen kap helyet a meghajtó egység, amely a forgó mozgást átadja a forgórésznek.
Az AC generátorok esetében a keletkezett váltakozó feszültség kivezetéséhez csúszógyűrűk és szénkefék rendszere szükséges. A csúszógyűrűk a forgórész tengelyére vannak rögzítve, és folyamatosan érintkeznek a forgó tekercsekkel. A szénkefék pedig fixen állnak, és a csúszógyűrűk felületén siklanak, lehetővé téve az áram átvitelét a forgó részből a fix kivezetésekhez. Ezek a komponensek kulcsfontosságúak a generátor hatékony és tartós működéséhez, lehetővé téve az indukált áram továbbítását a fogyasztók felé.
Az, ahogyan ezek az alkatrészek egymással együttműködnek, a generátor hatékonyságát és teljesítményét határozza meg. Egy jól megtervezett generátor minimalizálja az energiaveszteségeket, legyen szó mechanikai súrlódásról, elektromos ellenállásról vagy a mágneses mező szivárgásáról. Az animációk kiválóan szemléltetik, hogyan forgatja a mechanikai energia a forgórész mágneses mezőjét, és hogyan hatolnak át a mágneses erővonalak az állórész tekercsein, indukálva ezzel az elektromos feszültséget.
Az Állandó Mágneses Terek Szerepe a Generátorokban
Az állandó mágneses terek kulcsfontosságúak a generátorok működésében, hiszen ezek biztosítják a mozgó mágneses mezőt, amely az elektromágneses indukciót kiváltja. Bár a legtöbb modern, nagy teljesítményű generátorban elektromágneseket használnak a forgórészen, az állandó mágnesek szerepe – különösen kisebb teljesítményű vagy speciális alkalmazásokban – továbbra is meghatározó. Az állandó mágnesek előnye, hogy nem igényelnek külső áramforrást a mágneses mező létrehozásához, így energiatakarékosabbak lehetnek a működésük során.
Az állandó mágnesekkel működő generátorokban a mágneses mező erőssége konstans, így az indukált feszültség változása kizárólag a mágneses fluxus változásának sebességétől függ, amelyet a forgórész forgási sebessége határoz meg. Amikor a mágnes pólusai elhaladnak a fix tekercsek (állórész) mellett, a tekercseken áthaladó mágneses fluxus folyamatosan változik. Ez a változás, ahogy korábban említettük, Faraday törvénye értelmében feszültséget indukál a tekercsekben.
Az állandó mágnesek által létrehozott stabil mágneses mező megkönnyíti az indukált feszültség és áram irányának megértését Lenz törvénye alapján.
Az animációk kiválóan szemléltetik, hogyan viszonyulnak az állandó mágnes pólusai a tekercsekhez forgás közben. Láthatóvá válik, hogy amikor az északi pólus közelít, a mágneses erővonalak egy irányban hatolnak át a tekercsen, míg amikor a déli pólus érkezik, az erővonalak iránya megfordul. Ez a fluxus irányának változása okozza a váltakozó áram keletkezését az AC generátorokban. Az állandó mágnesek használata esetén a mágneses mező nem változtatható külsőleg a működés során, ellentétben az elektromágnesekkel, amelyeknél az áramerősség szabályozásával a mező erőssége finomhangolható.
A mágneses mező kialakításának módja befolyásolja a generátor hatásfokát és teljesítményét. Erősebb állandó mágnesekkel (például neodímium mágnesekkel) nagyobb mágneses fluxus érhető el, ami nagyobb indukált feszültséget eredményez azonos forgási sebesség mellett. Ezért alkalmazzák őket gyakran kisebb, hordozható generátorokban, kerékpár dinamókban, vagy olyan speciális berendezésekben, ahol nincs szükség a kimeneti feszültség folyamatos szabályozására, de fontos a megbízható és energiatakarékos működés.
Az állandó mágnesekkel megvalósított generátorok egyszerűbb konstrukciójuk révén kevesebb karbantartást igényelnek, mivel nincsenek olyan alkatrészek, mint a gerjesztőtekercs és a hozzá tartozó áramszabályozók. Ez teszi őket ideálissá olyan helyzetekben, ahol a megbízhatóság és az egyszerűség előnyt jelent.
A Vezetők Mozgása a Mágneses Térben: Az Indukált Feszültség Kialakulása
Az elektromos energia előállításának kulcsa abban rejlik, ahogyan egy vezető elem kölcsönhatásba lép egy mágneses mezővel. Amikor egy vezető (például egy drótkacsk vagy egy tekercs) mozog egy külső mágneses mezőn keresztül, vagy amikor a mágneses mező erőssége változik a vezető környezetében, akkor abban egy elektromos feszültség indukálódik. Ez a jelenség, az elektromágneses indukció, az alapja minden generátor működésének.
Képzeljük el, hogy egy egyenes vezetőt egy homogén mágneses mezőbe helyezünk. Ha ezt a vezetőt merőlegesen a mágneses erővonalakra mozgatjuk, akkor a vezetőben egy feszültség keletkezik. Ennek a feszültségnek a nagysága közvetlenül arányos a vezető sebességével, a mágneses mező erősségével és a vezető mágneses mezőben lévő szakaszának hosszával. Ezt a fizikai törvényt írja le az indukált feszültség képlete, amely a generátorok tervezésénél és méretezésénél is alapvető.
A generátorokban ez a mozgás nem egy egyszerű egyenes vonalú haladás, hanem általában egy forgó mozgás. Gondoljunk egy forgórészre, amelyen mágnesek vannak elhelyezve, és ez a forgórész egy állórészben lévő, fixen rögzített tekercsek között forog. Ahogy a mágneses pólusok elhaladnak a tekercsek mellett, a tekercseken áthaladó mágneses fluxus (a mágneses erővonalak száma) folyamatosan változik. Ez a változó fluxus az, ami a tekercsekben feszültséget indukál.
A vezető mozgása a mágneses mezőben, vagy a mágneses mező változása a vezető körül, elengedhetetlen feltétele az elektromos feszültség indukálásának.
Az animációk kiválóan szemléltetik ezt a folyamatot. Látni lehet, ahogy a forgó mágnes északi és déli pólusai váltakozva közelítenek és távolodnak a tekercs meneteitől. Amikor egy pólus közeledik, a fluxus növekszik, és feszültség indukálódik. Amikor eltávolodik, a fluxus csökken, és a feszültség iránya megfordul. Ez a folyamatos változás eredményezi a váltakozó áramot (AC), amely a legtöbb generátor által termelt áramforma.
Az indukált feszültség iránya Lenz törvénye szerint alakul, ahogy korábban említettük. Ez azt jelenti, hogy az indukált áram mindig úgy igyekszik megváltoztatni a mágneses mezőt, hogy az ellensúlyozza az eredeti változást. Ez a jelenség biztosítja az energia megmaradását, és megakadályozza, hogy a generátor külső energiaforrás nélkül működjön.
A generátorok hatékonyságát számos tényező befolyásolja:
- A mágneses mező erőssége: Erősebb mágnesek nagyobb feszültséget indukálnak.
- A tekercs menetszáma: Minél több menet van a tekercsben, annál nagyobb az indukált feszültség.
- A forgás sebessége: Minél gyorsabban forog a forgórész, annál gyorsabb a fluxusváltozás, és annál nagyobb a feszültség.
- A vezető és a mágneses mező relatív helyzete: A maximális indukció akkor történik, amikor a vezető mozgása merőleges a mágneses erővonalakra.
Az animált modellek segítenek megérteni, hogy a különböző geometriai elrendezések (pl. a tekercsek elhelyezkedése az állórészben, a mágnesek alakja a forgórészen) hogyan befolyásolják az indukált feszültség nagyságát és hullámformáját. A vezetők mozgása a mágneses térben tehát nem csupán egy elméleti koncepció, hanem a gyakorlatban is alkalmazott, precíz fizikai törvényeken alapuló folyamat, amely lehetővé teszi az elektromos energia előállítását.
Az AC (Váltakozó Áramú) Generátorok Működése: A Fordulatszám és Feszültség Kapcsolata
Az AC (váltakozó áramú) generátorok működésének egyik kulcsfontosságú eleme a forgórész fordulatszáma és az általa termelt feszültség közötti kapcsolat. Ahogy korábban említettük, az elektromágneses indukció törvénye kimondja, hogy az indukált feszültség arányos a mágneses fluxus változásának sebességével. AC generátorok esetében ez a fluxusváltozás közvetlenül a forgórész forgási sebességétől függ.
Egy AC generátorban a forgórész, amely általában egy mágneses mezőt hoz létre (lehet állandó mágnes vagy elektromágnes), egy meghatározott sebességgel forog az állórészben elhelyezkedő tekercsek között. Ahogy a forgórész fordul, a tekercseken áthaladó mágneses fluxus folyamatosan változik. Minél gyorsabban forog a forgórész, annál gyorsabb a mágneses fluxus változása, ami egyenes következményeként magasabb feszültséget eredményez az állórész tekercseiben.
Ezt a kapcsolatot a következőképpen lehet szemléltetni:
- Alacsony fordulatszám: Ha a forgórész lassan forog, a mágneses fluxus változása is lassú. Ennek eredményeként az indukált feszültség alacsony lesz.
- Magas fordulatszám: Ha a forgórész gyorsabban forog, a mágneses fluxus változása is gyorsabbá válik. Ez megnöveli az indukált feszültség értékét.
Az AC generátor által termelt feszültség nagysága közvetlenül arányos a forgórész fordulatszámával.
Az animációk kiválóan bemutatják ezt a jelenséget. Láthatóvá válik, hogy ahogy a forgórész sebessége nő, az állórész tekercseiben keletkező feszültség amplitúdója is növekszik. A váltakozó áramú generátorok esetében ez a feszültség nemcsak a nagyságát, hanem az irányát is periodikusan változtatja. A fordulatszám emelkedésével nemcsak a feszültség csúcsértéke nő, hanem a frekvencia is, ami a váltakozó áram egyik meghatározó jellemzője.
A generátorok tervezésekor figyelembe kell venni ezt a kapcsolatot. A kívánt kimeneti feszültség elérése érdekében a generátor forgórészét egy megfelelő sebességre kell pörgetni. Erőművekben ezt a sebességet általában turbinák (víz, gőz, szél) biztosítják, és ezek működését folyamatosan szabályozzák a stabil feszültség és frekvencia fenntartása érdekében.
Fontos megérteni, hogy a fordulatszám nem az egyetlen tényező, amely befolyásolja az indukált feszültséget. Ahogy korábban említettük, a mágneses mező erőssége és a tekercsek menetszáma is jelentős szerepet játszik. Azonban az AC generátorok esetében, ha a mágneses mező erőssége és a tekercsek kialakítása állandó, akkor a fordulatszám válik a legfontosabb változtatható paraméterré a kimeneti feszültség szabályozásához.
A gyakorlatban ez azt jelenti, hogy ha egy generátort egy bizonyos feszültségen és frekvencián szeretnénk működtetni, akkor a forgórészét pontosan a megfelelő fordulatszámra kell beállítani. A hálózati frekvencia (például 50 Hz Európában) szigorúan meghatározott, így a generátor fordulatszámát ehhez kell igazítani. A feszültség szabályozására pedig más módszereket is alkalmaznak, például a forgórész gerjesztőáramának változtatásával, vagy a tekercselés kimeneti feszültségének módosításával.
A DC (Egyenáramú) Generátorok Működési Elvei: Kommutátorok és Polaritás
Míg az AC generátorok váltakozó feszültséget és áramot állítanak elő, a DC generátorok (egyenáramú generátorok) egyirányú elektromos áramot termelnek. Ez a különbség alapvető fontosságú az elektromos energia felhasználásának szempontjából, mivel számos elektronikus eszköz, mint például a mobiltelefonok akkumulátorai, vagy az autók elektromos rendszerei, egyenáramot igényelnek.
A DC generátorok működésének kulcsa a kommutátor. Ez egy speciális kapcsoló, amely megfordítja az áram irányát a forgórész tekercseiben minden alkalommal, amikor az áthalad a nulla potenciálon. Gondoljunk úgy rá, mint egy forgó kapcsolóra, amely biztosítja, hogy az állórészben lévő külső áramkörbe mindig azonos polaritású feszültség kerüljön. Ezzel ellentétben az AC generátoroknál, ahol a forgórész forgása természetesen váltakozó irányú feszültséget indukál az állórészben, a DC generátoroknál a kommutátor mechanikusan „egyenirányítja” ezt a feszültséget.
A kommutátor általában egy vagy több fémlemezből (szegmensből) áll, amelyek mindegyike egy-egy tekercsvéghez csatlakozik. Ezek a szegmensek egy szigetelő anyaggal vannak egymástól elválasztva, és egy közös tengelyen forognak a forgórésszel. A szénkefék (vagy más vezető anyagból készült kefék) érintkeznek a kommutátor szegmenseivel. Ahogy a forgórész forog, és a tekercsek áthaladnak a mágneses mezőn, a szénkefék mindig az aktuálisan feszültséget termelő tekercsekhez kapcsolódnak, de a kommutátor elrendezése biztosítja, hogy az áram mindig ugyanabba az irányba jusson a külső áramkörbe.
A polaritás megértése is fontos. A DC generátorok esetében a pólusok (pozitív és negatív) viszonylag állandóak maradnak a külső áramkörben, amíg a generátor működik. Ez a stabil polaritás teszi lehetővé, hogy az egyenáramot igénylő eszközök megbízhatóan működjenek. Az animációk kiválóan szemléltethetik, hogyan változik a tekercsek helyzete a mágneses mezőhöz képest, és hogyan kapcsolódik át a kommutátor a szénkefék segítségével, hogy az áram iránya állandó maradjon a külső körben.
A kommutátor teszi lehetővé, hogy a DC generátorok a forgórész forgása által indukált, eredetileg váltakozó feszültséget, egyirányú, stabil polaritású egyenárammá alakítsák.
A kommutátor és a szénkefék rendszere azonban kopásnak van kitéve, és szikrázás léphet fel működés közben, ami energiapazarlással és a komponensek gyorsabb elhasználódásával járhat. Ez az egyik oka annak, hogy az AC generátorok, különösen a nagy teljesítményű erőművi egységek, elterjedtebbek, hiszen az AC áramot könnyebb transzformátorokkal átalakítani a hatékony szállítás érdekében, és az egyenáramot szükség esetén utólag, elektronikus úton is elő lehet állítani.
Tehát, míg az elektromágneses indukció a feszültség keletkezésének alapja mindkét típusnál, a kommutátor mechanikai funkciója különbözteti meg a DC generátorokat az AC generátoroktól, biztosítva az egyenáramú kimenetet.
Generátor Típusok és Alkalmazásuk: A Ház körüli és Ipari Megoldások
A generátorok sokfélesége lehetővé teszi, hogy alkalmazkodjanak a legkülönfélébb energiaigényekhez, a háztartási készülékek áramellátásától kezdve a hatalmas ipari létesítmények működtetéséig. A működési elv, azaz az elektromágneses indukció, minden típus esetében azonos, azonban a kivitelezés, a méret és a teljesítmény jelentősen eltérhet.

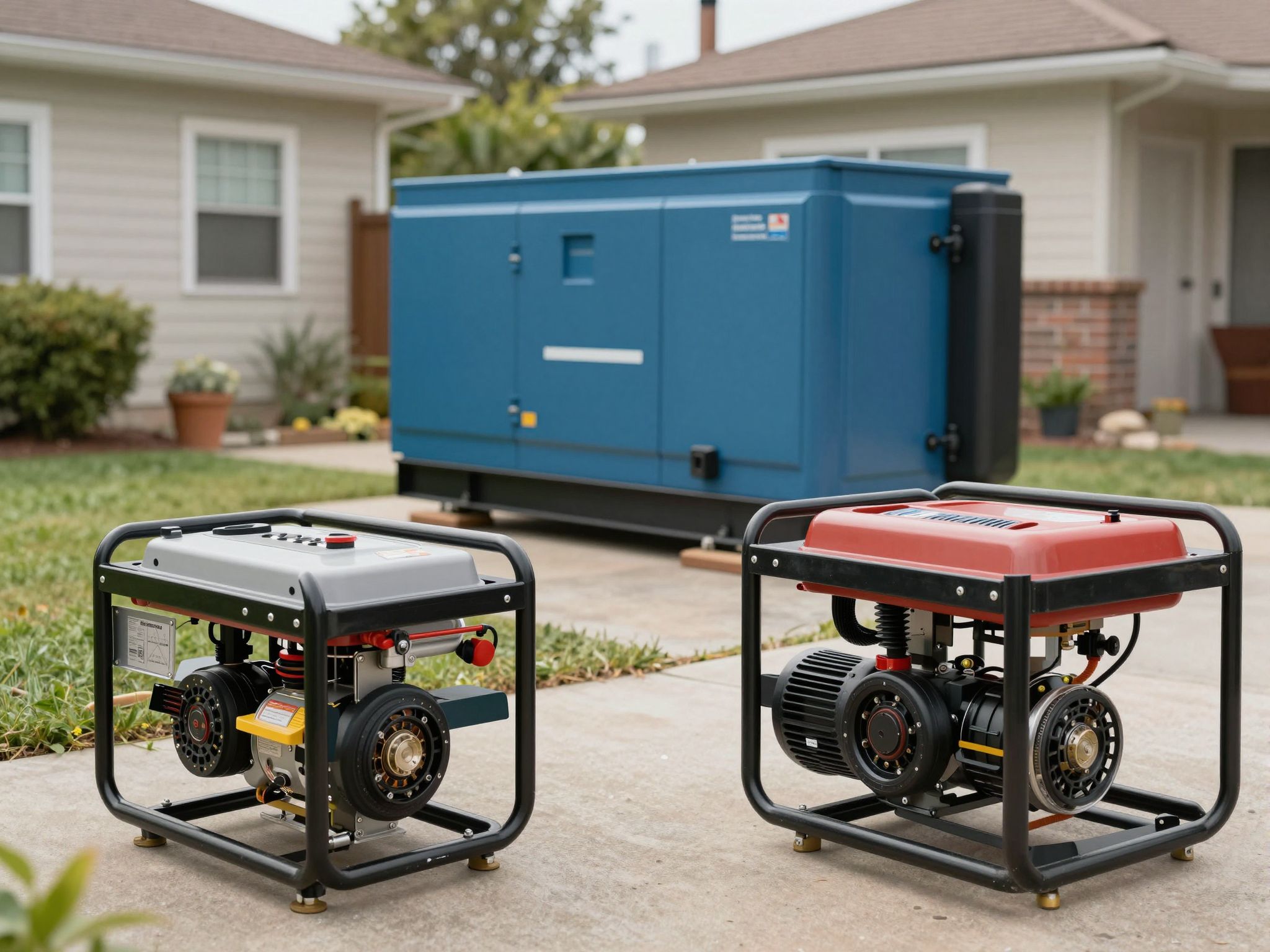

A háztartási felhasználásra szánt generátorok, gyakran ismertebb nevükön áramfejlesztők, általában kisebbek és hordozhatóak. Ezeket leggyakrabban tartalék áramforrásként alkalmazzák áramszünetek idején, vagy olyan helyeken, ahol nincs kiépített elektromos hálózat, például kempingezéskor vagy építkezéseken. Ezek a generátorok általában belső égésű motorral (benzin, dízel vagy propán) működnek, amely a forgórészt hajtja. A kimeneti teljesítményük általában néhány kilowatt (kW) között mozog, ami elegendő kisebb háztartási gépek, világítás és elektronikai eszközök áramellátására.
Az ipari felhasználású generátorok ennél jóval nagyobb teljesítményűek és robusztusabbak. Ezeket nagyüzemek, kórházak, adatközpontok vagy akár egész városrészek áramellátására is használhatják vészhelyzet esetén. Az ipari generátorok meghajtására gyakran használnak dízelmotorokat, gázturbinákat vagy akár vízturbinákat (vízerőművekben). A teljesítményük elérheti a több megawattot (MW) is. Az ilyen generátorok esetében kiemelt fontosságú a megbízhatóság és a folyamatos működés képessége. Gyakran redundáns rendszerekkel és fejlett vezérlőelektronikával vannak felszerelve, hogy biztosítsák a stabil és zavartalan áramszolgáltatást.
Külön kategóriát képviselnek az autonóm rendszerekben, például napelemes rendszerekkel párhuzamosan működő generátorok. Ezek akkor lépnek működésbe, amikor a napenergia nem elegendő, vagy az akkumulátorok töltöttsége alacsony. Az ilyen rendszerekben a generátort úgy hangolják össze a többi energiaforrással, hogy a lehető leghatékonyabban és legrugalmasabban biztosítsa az energiaellátást. Az alkalmazott generátorok itt is a mérettől és az igénybevételtől függően változhatnak.
A generátorok típusának kiválasztása alapvetően meghatározza az általa biztosítható energia mennyiségét és a felhasználás célját, a háztartási áramszünettől az ipari folyamatokig.
Az akkumulátoros áramfejlesztők, bár nem klasszikus értelemben vett generátorok, gyakran kiegészítik vagy helyettesítik azokat kisebb energiaigények esetén. Ezek lényegében nagy kapacitású akkumulátorok, amelyeket napenergiával vagy a hálózatról töltenek, és szükség esetén leadnak az energiát. A valódi generátorok esetében a forgórész forgatása és az ebből eredő elektromágneses indukció a kulcsfontosságú, míg ezeknél az akkumulátor tárolja és adja le az energiát.
Az ipari szegmensben a szinkrongenerátorok a legelterjedtebbek. Ezek a generátorok precízen szinkronban működnek az elektromos hálózattal, így képesek energiát visszatáplálni a hálózatba, nem csak fogyasztani. Ez teszi őket ideálissá erőművi alkalmazásokhoz, ahol nagy mennyiségű áramot kell termelni. A kimeneti feszültséget és frekvenciát nagyon pontosan szabályozzák, ami elengedhetetlen a stabil áramszolgáltatáshoz.
Animációk Szerepe a Generátorok Megértésében: Vizuális Segédanyagok Jelentősége
Az animációk forradalmi módszert kínálnak a generátorok működési elveinek megértéséhez, különösen az elektromágneses indukció és a mágneses fluxus változásának vizualizálásában. Míg a korábbi szakaszok felvázolták az alapelveket, az animációk lehetővé teszik, hogy a felhasználók szemükkel lássák ezeket a láthatatlan fizikai jelenségeket.
A vizuális megjelenítés kulcsfontosságú a mechanikai energia (például egy forgó mágnes vagy tekercs) és az ebből keletkező elektromos energia közötti kapcsolat megértéséhez. Az animációk képesek finoman bemutatni, hogyan haladnak át a mágneses erővonalak a vezető tekercseken, és hogyan változik a mágneses fluxus sebessége a forgás függvényében. Láthatóvá válik, hogy a fluxus változásának sebessége közvetlenül befolyásolja az indukált feszültség nagyságát, ami Faraday törvényének lényegi eleme.
Az animációk révén a felhasználók valós időben követhetik nyomon a mágneses mező és a vezető kölcsönhatását, ami döntő fontosságú az elektromosenergia-termelés alapjainak elsajátításában.
Ezen vizuális eszközök különösen hatékonyak a Lenz törvényének megértésében. Az animációk képesek szemléltetni az indukált áram által létrehozott ellenkező irányú mágneses mezőt, amely mindig a változást kívánja ellensúlyozni. Ez a vizuális magyarázat segít megérteni, miért nem hozhatunk létre örökmozgót, és miért van szükség folyamatos mechanikai energiabevitelre az áramtermeléshez.
A különböző típusú generátorok (DC és AC) működését is kiválóan lehet szemléltetni animációkkal. Az AC generátorok esetében az animációk megmutathatják a szinuszos hullámformát, bemutatva, hogyan változik periodikusan az indukált feszültség és áram iránya. Ezzel szemben a DC generátorok animációi bemutathatják a kommutátor szerepét az áram egyenáramúvá alakításában.
Az animációk nem csupán a működési elveket magyarázzák, hanem segítenek elképzelni a generátorok belső felépítését is. Láthatóvá válnak az állórész és a forgórész, a tekercsek elhelyezkedése és a mágneses mező kiterjedése. Ez a térbeli megértés tovább mélyíti a fizikai folyamatok iránti elkötelezettséget.
