A tengelykapcsoló, bár sokszor nem kap kellő figyelmet, a modern járművek egyik kulcsfontosságú mechanikai egysége. Feladata nem csupán a motor és a sebességváltó közötti kapcsolat létesítése és megszakítása, hanem ennél sokkal összetettebb szerepet tölt be a jármű dinamikájának irányításában. Gondoljunk csak bele, hogy egy jármű elindulásakor, megállásakor, vagy sebességváltáskor a motor és a hajtáslánc közötti kapcsolatot folyamatosan és precízen kell szabályozni. Ezt a feladatot látja el a tengelykapcsoló, lehetővé téve a sima átmenetet és a motor erejének hatékony továbbítását a kerekekhez.
A tengelykapcsoló nélkül a járművek működése szinte elképzelhetetlen lenne a jelenlegi formájában. Mi történne, ha a motor és a sebességváltó mindig mereven össze lenne kapcsolva? Minden elindulás rángatással és a hajtáslánc esetleges károsodásával járna. A motor lefulladna, amint megállnánk, és a sebességváltás is csak akkor lenne lehetséges, ha a motor járási sebessége pontosan megegyezne a sebességváltó adott fokozatának sebességével, ami gyakorlatilag kivitelezhetetlen.
A tengelykapcsoló alapvető funkciója, hogy szabályozott módon képes legyen a motor forgatónyomatékát átvinni a sebességváltóra, vagy éppen megszakítani ezt a kapcsolatot, ezáltal lehetővé téve a jármű kényelmes és biztonságos kezelését.
Ez a mechanizmus teszi lehetővé, hogy a vezető fokozatmentesen tudja szabályozni a jármű elindulását, megakadályozva a motor lefulladását. A tengelykapcsoló elnyeli a lökéseket is, amelyek a motor járásából vagy a hajtásláncban keletkező kisebb egyenetlenségekből adódhatnak. Ezáltal hozzájárul a jármű komfortjához és a mechanikai elemek élettartamának növeléséhez.
Vizsgáljuk meg a tengelykapcsoló működésének alapjait. Két fő részből áll: a lendkerék, amely a motor főtengelyén helyezkedik el, és a kuplungtárcsa, amely a sebességváltó bemeneti tengelyén található. A lendkerék és a kuplungtárcsa közötti kapcsolatot egy nyomórugó tartja fenn, amely a kuplungfedélben kap helyet. Amikor a tengelykapcsoló pedálja nincs lenyomva, a nyomórugó erősen összenyomja a kuplungtárcsát a lendkerék felé, így a forgatónyomaték megfelelő súrlódás mellett átadódik. Amikor a vezető lenyomja a tengelykapcsoló pedált, a mechanizmus megfeszíti a nyomórugót, így az elengedi a kuplungtárcsát a lendkeréktől, megszakítva ezzel a kapcsolatot.
A tengelykapcsoló alapvető felépítése és a mechanikus kapcsolat megteremtése
A tengelykapcsoló mechanikus kapcsolatának megteremtése alapvetően két fő elemből, a lendkerékből és a kuplungtárcsából tevődik össze. Ahogy az előzőekben említettük, a lendkerék a motor főtengelyére van rögzítve, és ezáltal közvetlenül a motor forgásával forog. A lendkerék nem csupán a forgatónyomaték átvitelének egyik felülete, hanem a benne tárolt mozgási energia is segít kiegyenlíteni a motor járásának ciklikus erőingadozásait, hozzájárulva a futás simaságához.
A kuplungtárcsa, amely a sebességváltó bemeneti tengelyére van szerelve, a lendkerékkel szemben helyezkedik el. A tárcsa mindkét oldalán speciális súrlódó anyaggal bevont felületek találhatók. Amikor a tengelykapcsoló „bekapcsolt” állapotban van, azaz a vezető nem nyomja a pedált, egy erős nyomórugó préseli a kuplungtárcsát a lendkerék egyik felületéhez, és a kuplungtárcsa másik felülete pedig a nyomólaphoz simul. Ez a két súrlódó felület közötti erős nyomás biztosítja a forgatónyomaték hatékony átvitelét a motorról a sebességváltóra.
A nyomórugó, amely gyakran egy többrétegű, tányérrugókból álló egység, a tengelykapcsoló-fedél részeként funkcionál. Ez a rugóerő felelős azért, hogy a tengelykapcsoló alaphelyzetben, azaz a pedál felengedett állapotában, szoros és folyamatos kapcsolatot tartson fenn a motor és a hajtáslánc között. A rugó optimális mértékű nyomóereje elengedhetetlen a csúszásmentes nyomatékátvitelhez, különösen nagy terhelés, például emelkedőn való elindulás esetén.
Amikor a vezető lenyomja a tengelykapcsoló pedált, egy mechanikus vagy hidraulikus szerkezet segítségével a pedál mozgása áttevődik a nyomórugóra. Ez a szerkezet megfeszíti vagy elmozdítja a nyomórugót, ami ezáltal csökkenti a kuplungtárcsára gyakorolt nyomóerőt. Ahogy a nyomórugó ereje csökken, a kuplungtárcsa eltávolodik a lendkeréktől és a nyomólaptól. Ezzel a fizikai távolsággal megszűnik a súrlódás a felületek között, és így a motor forgatónyomatéka már nem tud áttevődni a sebességváltóra. Ez a folyamat teszi lehetővé a sebességváltást, illetve a jármű leállítását anélkül, hogy a motor lefulladna.
Továbbiak a témában
A tengelykapcsoló mechanikus kapcsolatának lényege a súrlódás erejének szabályozásában rejlik, amelyet egy precízen megtervezett rugórendszer biztosít a lendkerék és a kuplungtárcsa között.
A kuplungtárcsa kialakítása is kulcsfontosságú. A belső bordázata lehetővé teszi, hogy a sebességváltó bemeneti tengelyének hornyaira illeszkedjen, így a tengely forgása közvetlenül a tárcsára tevődik át. A tárcsa külső felületei pedig a lendkerék és a nyomólap súrlódó felületeivel érintkeznek. A tárcsa rugalmas elemekkel, például rugókkal is rendelkezhet, amelyek további csillapítást biztosítanak a motor járásából adódó kisebb rángatások és rezgések ellen, javítva ezzel a komfortérzetet és védve a hajtáslánc többi elemét.
A tengelykapcsoló működési elve: súrlódás és erőátvitel
A tengelykapcsoló működésének lényege a súrlódás elvén alapuló nyomatékátvitel. Ahogy korábban említettük, a motor forgatónyomatékát a lendkerék továbbítja a kuplungtárcsán keresztül a sebességváltóhoz. Ez a kapcsolat akkor jön létre, amikor a lendkerék és a kuplungtárcsa közé beékelődő nyomólap, melyet a nagyméretű tányérrugó présel a két felület közé, elegendő erőt fejt ki. Ez a nyomóerő biztosítja a megfelelő súrlódást, amely ahhoz szükséges, hogy a motor forgása a kuplungtárcsára, majd a sebességváltó bemeneti tengelyére tevődjön át anélkül, hogy megcsúszás következne be.
A súrlódás mértéke kulcsfontosságú. Ha túl alacsony lenne a nyomóerő, a motor ereje nem tudna teljes mértékben átkerülni, ami erőveszteséget és a kuplungtárcsa idő előtti kopását okozná. Ezzel szemben, ha a nyomóerő túlzottan nagy lenne, a tengelykapcsoló pedáljának lenyomása nehézkessé válna, és a kapcsolat megszakítása is problémás lehetne. A tengelykapcsoló tervezésekor tehát az optimális súrlódási együttható elérése a cél, figyelembe véve a motor maximális nyomatékát és a jármű tömegét.
A súrlódó felületek anyaga nagymértékben befolyásolja a tengelykapcsoló teljesítményét és élettartamát. A kuplungtárcsa és a lendkerék, illetve a nyomólap felületeit speciális, magas hőállóságú és kopásálló anyagok borítják. Ezek az anyagok képesek ellenállni a súrlódás során keletkező jelentős hőtöbbletnek, amely intenzív használat, például dugóban araszolás vagy gyakori sebességváltás során keletkezhet. A leggyakrabban használt anyagok közé tartoznak a különféle kompozitok, amelyek kerámiaszálakat, fémszálakat és gyantákat tartalmaznak, biztosítva a szükséges mechanikai tulajdonságokat.
Amikor a vezető lenyomja a tengelykapcsoló pedált, a mechanizmus megváltoztatja a nyomólap helyzetét. A tányérrugó belső része ugyanis elmozdul, így a külső, rugalmasabb karjai felemelik a nyomólapot a kuplungtárcsáról. Ezáltal a súrlódó felületek közötti nyomás megszűnik, és a forgatónyomaték átvitele megszakad. Ebben az állapotban a lendkerék szabadon foroghat a motorral, míg a sebességváltó bemeneti tengelye álló vagy lassabban forgó állapotban maradhat, lehetővé téve a sebességváltást.
A tengelykapcsoló működési elve a súrlódás szabályozására épül, amely lehetővé teszi a motor forgatónyomatékának fokozatos átvitelét vagy teljes megszakítását, ezáltal a jármű precíz irányítását és a hajtáslánc védelmét szolgálja.
A tengelykapcsoló működését befolyásolja a sebességkülönbség a lendkerék és a kuplungtárcsa között. Amikor a jármű áll, a motor jár, a lendkerék forog, de a kuplungtárcsa áll. A pedál felengedésekor a súrlódás fokozatosan kezdi átvenni a motor erejét, így a kuplungtárcsa sebessége felzárkózik a lendkerék sebességéhez. Ez a fokozatos felzárkózás biztosítja a sima elindulást, minimalizálva a rángatásokat és a hajtásláncra nehezedő hirtelen terhelést. A csúszásmentes átvitel akkor valósul meg, amikor a kuplungtárcsa sebessége megegyezik a lendkerék sebességével.
A tengelykapcsoló rendszerében elhelyezett kiemelőcsapágy (vagy kinyomócsapágy) játszik kulcsszerepet a pedál lenyomásakor. Ez a csapágy közvetlenül érintkezik a tányérrugóval, és amikor a pedálra ható erő áttevődik rá, a csapágy elforogva tompítja a súrlódást és segíti a nyomólap felemelését a kuplungtárcsáról. A csapágy precíz megmunkálása és megfelelő kenése elengedhetetlen a tengelykapcsoló hosszú távú és megbízható működéséhez.

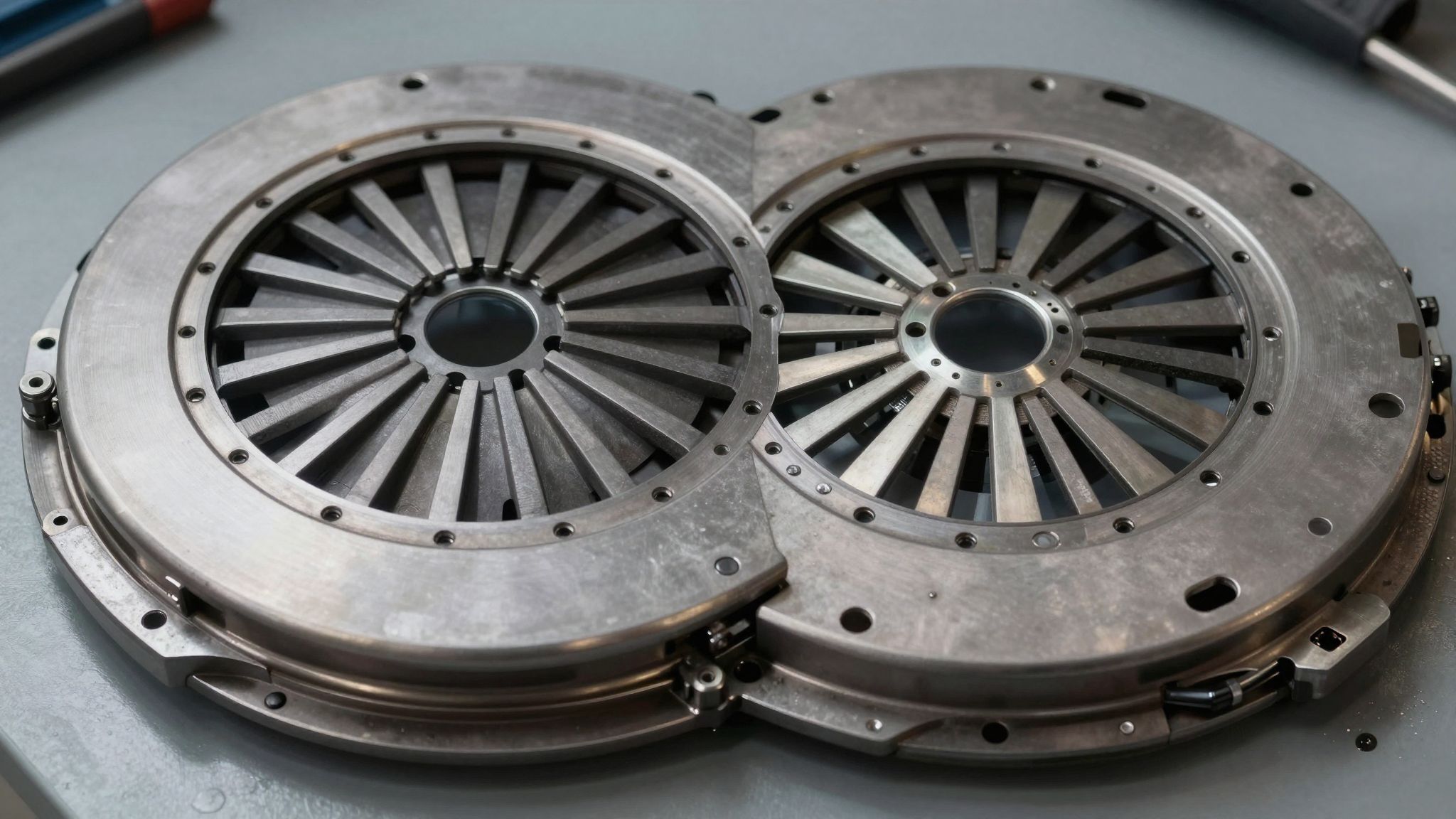

A tengelykapcsoló típusai: száraz és nedves tengelykapcsolók
A tengelykapcsolók két fő kategóriája, a száraz és nedves tengelykapcsolók, alapvetően abban különböznek, hogy működési közegük milyen állapotban van. Ez a különbség befolyásolja a súrlódási jellemzőket, a hűtést, a karbantartási igényt és a teljesítményt is.
A száraz tengelykapcsolók a személygépjárművek és a könnyű haszongépjárművek túlnyomó többségében megtalálhatók. Ezeknél a típusoknál a súrlódó felületek (kuplungtárcsa, lendkerék, nyomólap) száraz levegőben működnek. Ez azt jelenti, hogy a súrlódó anyagok közvetlenül érintkeznek egymással, és nincs folyadék, amely befolyásolná a súrlódás mértékét. A száraz tengelykapcsolók előnye az egyszerűbb szerkezet, a kisebb súly és a hatékonyabb nyomatékátvitel alacsonyabb veszteséggel. A hűtésük elsősorban légáramlással történik, így intenzív használat során, például gyakori kuplungoláskor, jobban felmelegedhetnek. A súrlódó felületek anyaga itt kulcsfontosságú a hőállóság és a kopásállóság szempontjából. A modern száraz tengelykapcsolók gyakran tartalmaznak csillapító elemeket, amelyek a motor járásából adódó rángatásokat hivatottak csökkenteni, javítva ezzel a komfortot és védve a sebességváltót.
A nedves tengelykapcsolók ezzel szemben egy olajfürdőben működnek. Ez az olaj nemcsak kenőanyagként szolgál, hanem hűtőközegeként is funkcionál a súrlódó felületeknek. Az olajfilm a súrlódó felületek között enyhén csökkenti a súrlódást, ami egy kényelmesebb, finomabb kuplungolást tesz lehetővé, különösen elinduláskor. Az olajnak köszönhetően a nedves tengelykapcsolók jobban bírják a hőt, és kevésbé hajlamosak a túlmelegedésre, így hosszabb élettartamot biztosítanak intenzív terhelés esetén is. Emiatt gyakran alkalmazzák őket nagy teljesítményű járművekben, illetve olyan alkalmazásokban, ahol gyakori a kuplung csúszása, mint például az automatizált manuális sebességváltókban (AMT) vagy kettős tengelykapcsolós sebességváltókban (DCT). A nedves tengelykapcsolók szerkezete általában komplexebb, és karbantartási szempontból az olaj cseréje vagy tisztítása is hozzátartozik.
A nedves tengelykapcsolók olajfürdőben történő működése kiváló hűtést és finomabb nyomatékátvitelt biztosít, míg a száraz tengelykapcsolók egyszerűbb felépítésükkel és hatékonyabb erőátvitelükkel tűnnek ki.
A nedves tengelykapcsolók esetében az olaj típusa és viszkozitása kritikus a megfelelő működéshez. A gyártók gondosan kiválasztják az olajat, hogy optimális egyensúlyt biztosítsanak a kenés, a hűtés és a súrlódási tulajdonságok között. Az olaj szerepe a súrlódó felületek közötti kopás minimalizálása is, ami hozzájárul a tengelykapcsoló élettartamának növeléséhez. A nedves tengelykapcsolókban a súrlódó felületek gyakran speciális anyagokból készülnek, amelyek jól reagálnak az olajjal való érintkezésre.
A száraz tengelykapcsolók esetében a súrlódó felületek, mint például a kuplungtárcsa tárcsái, speciális, magas súrlódási együtthatójú anyagokból készülnek. Ezek az anyagok, mint a különféle kompozitok, ellenállnak a magas hőmérsékletnek és a kopásnak. A száraz tengelykapcsolók működése során a súrlódás mértéke közvetlenül a tányérrugó által kifejtett nyomóerőtől és a súrlódó felületek állapotától függ. A karbantartás itt elsősorban a kopott alkatrészek cseréjére korlátozódik.
A modern járművekben a kettős tengelykapcsolós sebességváltók (DCT) gyakran két egymás melletti tengelykapcsolót használnak, amelyek közül az egyik a páratlan, a másik pedig a páros fokozatokat kapcsolja. Ezek a tengelykapcsolók lehetnek száraz vagy nedves kialakításúak, attól függően, hogy az adott sebességváltó-gyártó milyen teljesítmény- és hatékonysági célokat tűzött ki. A nedves DCT tengelykapcsolók általában még simább és gyorsabb fokozatváltást tesznek lehetővé, míg a száraz változatok hatékonyabbak lehetnek.
A tengelykapcsoló főbb alkatrészei és funkcióik
A tengelykapcsoló bonyolult mechanizmus, amelynek működése több kulcsfontosságú alkatrész összehangolt munkáján alapul. Ezek az alkatrészek együttesen teszik lehetővé a motor forgatónyomatékának szabályozott átvitelét vagy megszakítását. Az eddigiekben már érintettük a lendkereket és a kuplungtárcsát, de most mélyebben belemerülünk a többi fő elem szerepébe és funkciójába.
A kuplungfedél, más néven kuplungház, egy masszív fémből készült burkolat, amely magában foglalja a tengelykapcsoló belső, mozgó alkatrészeit. Ez a ház védi a mechanizmust a külső szennyeződésektől és a mechanikai sérülésektől. Fontos szerepe van továbbá a tányérrugó rögzítésében és a kuplungtárcsa nyomásának kiegyenlítésében. A fedél kialakítása biztosítja a megfelelő légáramlást is, ami a száraz tengelykapcsolók hűtésében játszik szerepet.
A nyomólap, amely a kuplungtárcsával szemben helyezkedik el, közvetlenül a tányérrugó erejét továbbítja a kuplungtárcsára. Ez a lap egyenletesen oszlatja el a nyomóerőt a kuplungtárcsa teljes felületén, így biztosítva a megbízható és csúszásmentes nyomatékátvitelt. A nyomólap felülete általában sima, és gondosan illeszkedik a kuplungtárcsa súrlódó felületéhez.
A tányérrugó (vagy membránrugó) a tengelykapcsoló lelke. Ez a speciális kialakítású, tányérszerű rugóerő fejti ki a szükséges nyomást a nyomólapra, amely aztán a kuplungtárcsát a lendkerékhez préseli. A tányérrugó rugalmassága és a karjainak alakja teszi lehetővé, hogy a pedál lenyomásakor a nyomóerő szabályozottan csökkenjen. E rugó kialakítása rendkívül precíz mérnöki munkát igényel, hogy optimális legyen a nyomóerő, a pedálút és a csúszásmentes tartomány.
A kiemelőcsapágy (vagy kinyomócsapágy) a tengelykapcsoló pedálmozgásának utolsó, közvetítő eleme. Amikor a vezető lenyomja a tengelykapcsoló pedált, a mechanikus vagy hidraulikus működtető rendszer a kiemelőcsapágyat a tányérrugó közepe felé tolja. Ez a mozgás arra készteti a tányérrugó karjait, hogy felemeljék a nyomólapot a kuplungtárcsáról, ezáltal megszakítva a nyomatékátvitelt. A kiemelőcsapágy forgó mozgása minimalizálja a súrlódást a tányérrugóval való érintkezés során, és biztosítja a sima működést.
A sebességváltó bemeneti tengelyén található bordás tengely elengedhetetlen a kuplungtárcsa forgásának átviteléhez. A kuplungtárcsa belső felülete rendelkezik egy speciális bordázattal, amely precízen illeszkedik erre a tengelyre. Amikor a tengelykapcsoló be van kapcsolva, a lendkerék forgása a kuplungtárcsán keresztül közvetlenül a bordás tengelyre tevődik át, így a sebességváltó is forgásba hozható.
Egyes tengelykapcsoló rendszerekben, különösen a kettős tengelykapcsolós sebességváltókban (DCT), kettős kuplung található. Ez két különálló kuplungtárcsát és nyomólapot jelent, amelyek egymás mellett helyezkednek el, és külön-külön vezérlik a páros és páratlan fokozatokat. Ez a kialakítás teszi lehetővé a rendkívül gyors és zökkenőmentes fokozatváltást, mivel a következő fokozat már előre bekapcsolható a másik tengelykapcsolón keresztül.
A tengelykapcsoló főbb alkatrészei, mint a kuplungfedél, nyomólap, tányérrugó, kiemelőcsapágy és a bordás tengely, egy komplex rendszert alkotnak, amely a precíz erőátvitel és annak szabályozásának legfontosabb elemeit foglalja magában.
A hidraulikus vagy mechanikus működtető rendszer a tengelykapcsoló pedál mozgását alakítja át a kiemelőcsapágyra ható erővé. A hidraulikus rendszerek (főfékhenger, segédfékhenger, hidraulika vezeték) használata manapság elterjedtebb, mivel finomabb és progresszívebb kuplungolást tesz lehetővé, mint a régi mechanikus bowdenes rendszerek. A hidraulikus rendszer ráadásul kevésbé igényel karbantartást, és kevésbé hajlamos a kopásra.
A tengelykapcsoló tárcsáján található csillapító rugók, amelyek gyakran spirálrugók, további szerepet töltenek be a rezgések és a rángatások csillapításában. Ezek a rugók elnyelik a motor járásából eredő kisebb lökéseket, mielőtt azok a sebességváltóhoz érnének, hozzájárulva a simább járáshoz és a hajtáslánc védelméhez.
A tengelykapcsoló működésének finomságai: csúszás és bekapcsolás
A tengelykapcsoló működésének egyik legérdekesebb és legfontosabb aspektusa a csúszás és a bekapcsolás finomságainak megértése. Ezek a folyamatok határozzák meg, hogy mennyire simán és hatékonyan tudunk elindulni, sebességet váltani, és hogyan reagál a jármű a vezető parancsaira.
Amikor a vezető finoman engedi fel a tengelykapcsoló pedált, nem történik meg azonnali, merev kapcsolat a motor és a sebességváltó között. Ehelyett egy szabályozott súrlódási folyamat indul el. A kuplungtárcsa és a lendkerék közötti kezdeti érintkezés pillanatában még nem teljes a nyomatékátvitel. A tányérrugó ereje fokozatosan növekszik a kuplungtárcsára gyakorolt nyomással, ahogy a pedált felengedjük. Ebben a fázisban a két súrlódó felület közötti sebességkülönbség miatt a tengelykapcsoló csúszik. Ez a csúszás nem hiba, hanem egy szándékosan beiktatott, kontrollált állapot, amely lehetővé teszi a motor fordulatszámának és a kerekek sebességének összehangolását.
A csúszás mértéke közvetlenül befolyásolja a motor erejének továbbítását. Minél nagyobb a csúszás, annál kevesebb forgatónyomaték jut át a sebességváltóra. Ez a jelenség különösen fontos az elinduláskor, amikor a motornak le kell győznie a jármű nyugalmi állapotban lévő tehetetlenségét, miközben a sebességváltó még nem érte el a motor fordulatszámával megegyező sebességet. A csúszás elnyeli az indításkor keletkező nagyobb erőket, megakadályozva a motor lefulladását és a hajtáslánc esetleges károsodását.
A bekapcsolás az a folyamat, amikor a tengelykapcsoló teljesen összezár, és a motor forgatónyomatéka teljes mértékben átadódik a sebességváltóra. Ez akkor következik be, amikor a vezető teljesen felengedte a pedált, és a tányérrugó maximális erővel préseli a kuplungtárcsát a lendkerékhez. A modern tengelykapcsolók kialakítása igyekszik minimalizálni a csúszási időszakot, hogy növelje a hatékonyságot és csökkentse a súrlódó felületek kopását. A csúszás időtartamának lerövidítése hozzájárul a üzemanyag-takarékossághoz is.
A tengelykapcsoló csúszása nem csupán egy átmeneti állapot, hanem egy precízen szabályozott mechanikai folyamat, amely elengedhetetlen a jármű sima elindulásához és a hajtáslánc védelméhez, míg a teljes bekapcsolás a hatékony és akadálytalan erőátvitel záloga.
A csúszás mértékét befolyásolja a súrlódó felületek anyaga, a tányérrugó ereje, valamint a vezető által kifejtett pedálerő. A túl hosszú ideig tartó csúszás azonban káros lehet. Ez túlzott hőképződéshez vezethet a súrlódó felületeken, ami a kuplungtárcsa és a lendkerék idő előtti elhasználódásához, esetleg megégéséhez vezethet. Ezt a jelenséget kuplungégetésnek nevezzük, és általában akkor következik be, ha a vezető túl lassan engedi fel a pedált, vagy ha a jármű emelkedőn indulva nem kap elegendő gázt.
A bekapcsolás során a súrlódó felületek közötti tapadás válik meghatározóvá. A kuplungtárcsa speciális súrlódó anyaga biztosítja, hogy a motor teljes forgatónyomatéka megcsúszás nélkül adódjon át. A modern, nagy teljesítményű járművekben a tengelykapcsolók kialakítása arra törekszik, hogy a bekapcsolás pillanata minél gyorsabb és határozottabb legyen, minimalizálva az időveszteséget a fokozatváltások során.
A csúszásmentes tartomány, amelyben a tengelykapcsoló már teljes nyomatékot visz át, a sebességváltó bemeneti tengelyének sebessége és a motor fordulatszáma közötti egyensúlyt jelenti. Amint ez az egyensúly létrejön, a tengelykapcsoló már nem csúszik, és a hajtáslánc mereven kapcsolódik a motorhoz. Ez az állapot biztosítja a jármű maximális gyorsulását és a hatékony erőátvitelt.
A tengelykapcsoló működésének finomsága tehát a csúszás és a csúszásmentes állapot közötti precíz átmenet megteremtésében rejlik. Ez az átmenet teszi lehetővé a vezető számára, hogy biztonságosan és kényelmesen irányítsa járművét a legkülönfélébb vezetési körülmények között.
A tengelykapcsoló karbantartása és a lehetséges meghibásodások
A tengelykapcsoló, mint minden mechanikus szerkezet, idővel kopik és karbantartást igényel. A rendszeres ellenőrzés és a figyelmetlenség hiánya jelentős meghibásodásokhoz vezethet, amelyek költséges javításokat vonhatnak maguk után. A tengelykapcsoló élettartamát nagymértékben befolyásolja a vezetési stílus és a rendszeres karbantartás.
Az egyik leggyakoribb karbantartási feladat a kuplungfolyadék szintjének ellenőrzése és szükség esetén történő pótlása hidraulikus működtetésű rendszerek esetén. A nem megfelelő folyadékszint befolyásolhatja a hidraulikus rendszer működését, ami a kuplung nem megfelelő működéséhez vezethet. A hidraulikus vezetékek és tömítések rendszeres szemrevételezése is fontos, hogy megelőzzük a folyadékszivárgást.
A tengelykapcsoló pedálja és a működtető mechanizmus kopásának figyelése is lényeges. A pedálút változása, vagyis ha a pedál vagy mélyebbre vagy magasabbra áll, mint korábban, jelezheti a kopást vagy a beállítások eltolódását. A csikorgó vagy recsegő hangok pedál lenyomásakor szintén figyelmeztető jelek lehetnek, amelyek kopott csapágyakra vagy kenés hiányára utalhatnak.
A tengelykapcsoló tárcsa kopása az egyik leggyakoribb meghibásodási ok. Ennek jelei lehetnek a csúszó tengelykapcsoló, amikor a motor felpörög, de a jármű sebessége nem nő arányosan, vagy a nehezen kapcsolható sebességek. A kuplungtárcsa súrlódó felületeinek elkopása csökkenti a nyomatékátviteli képességet, ami végső soron a motor teljesítményének csökkenését és a jármű rosszabb gyorsulását eredményezi.
A tányérrugó, amely a nyomóerőt biztosítja, szintén meghibásodhat. Erővesztése vagy törése a kuplung teljes működésképtelenségét okozhatja. A kiemelőcsapágy kopása vagy sérülése zajokat kelthet működés közben, és akadályozhatja a tengelykapcsoló megfelelő kiemelését, ami nehéz sebességváltáshoz vezet.
A lendkerék felületének sérülése vagy egyenetlensége szintén befolyásolhatja a tengelykapcsoló működését. Ahornyok, repedések vagy egyenetlen kopás esetén a nyomatékátvitel nem lesz optimális, és rezonanciát okozhat.
A tengelykapcsoló meghibásodásainak megelőzése nagymértékben függ a rendszeres ellenőrzéstől, a megfelelő karbantartástól és a vezető tudatos vezetési stílusától, amely minimalizálja a felesleges csúszást és a hirtelen terheléseket.
A kuplungolás során keletkező túlzott hőképződés, azaz a „kuplungégetés”, jelentősen rövidíti a kuplungtárcsa élettartamát. Ez akkor fordul elő, amikor a vezető túl lassan engedi fel a pedált, vagy emelkedőn indulva nem ad elegendő gázt, így a tengelykapcsoló hosszabb ideig csúszik. A kuplungtárcsa anyagának megégése és elszíneződése a súrlódási képesség drasztikus csökkenésével jár.
A kettős tengelykapcsolós sebességváltókkal (DCT) felszerelt járművek esetében a meghibásodások némileg eltérhetnek. Itt két különálló tengelykapcsoló egység van, és a meghibásodás érinthet egyet vagy mindkettőt. A szolenoid szelepek, amelyek a tengelykapcsolók működtetését vezérlik, szintén meghibásodhatnak, ami a sebességváltás akadozásához vagy teljes elvesztéséhez vezethet.
A tengelykapcsoló rendszer meghibásodásai nem csak a kényelmetlenséget és a magas javítási költségeket okozzák, hanem biztonsági kockázatot is jelenthetnek, különösen vészfékezés vagy hirtelen manőverek során, amikor a hajtáslánc megfelelő működése elengedhetetlen.

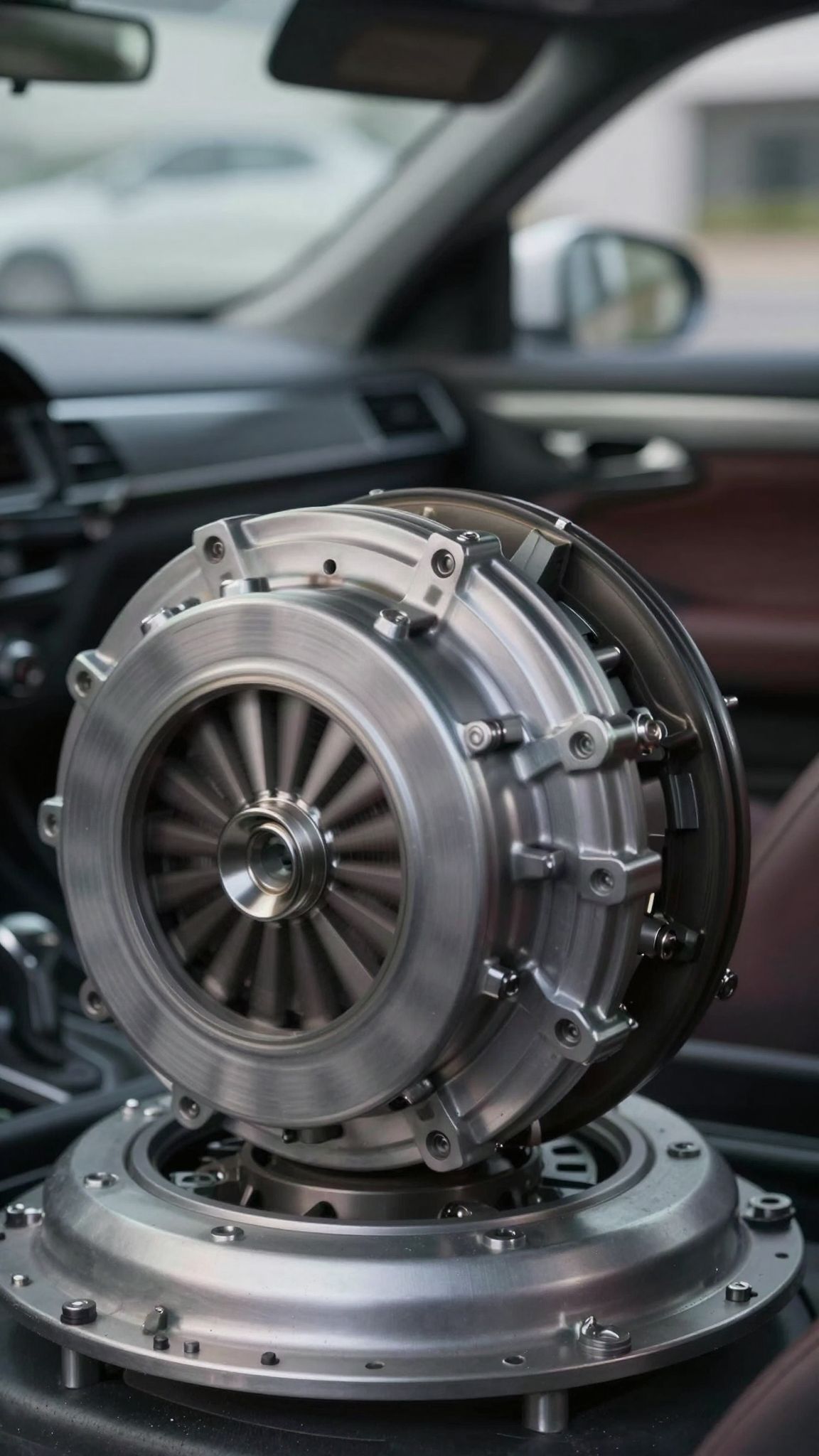

A tengelykapcsoló hatása a jármű dinamikájára és üzemanyag-fogyasztására
A tengelykapcsoló nem csupán a mechanikus kapcsolatot létesítő elem, hanem aktívan befolyásolja a jármű dinamikus viselkedését és gazdaságosságát is. A motor erejének finom szabályozásával válik lehetővé a jármű zökkenőmentes gyorsítása és lassítása, ami közvetlenül hat a vezetési élményre.
Az elindulás pillanatában a tengelykapcsoló szabályozott csúszása kulcsfontosságú. Ez a kontrollált csúszás lehetővé teszi, hogy a motor fordulatszáma fokozatosan növekedjen, miközben a jármű sebessége is emelkedik. Ez a folyamat megakadályozza a motor hirtelen terhelését és lefulladását, ami különösen emelkedőn vagy rossz útviszonyok mellett fontos. A csúszási időszak lerövidítése, a gyors és határozott bekapcsolás révén, növeli a jármű dinamikáját, jobb reakcióidőt biztosítva a vezető parancsaira.
A tengelykapcsoló működésének hatékonysága közvetlenül kihat az üzemanyag-fogyasztásra. Minél rövidebb ideig tart a csúszási fázis, és minél precízebben történik a nyomatékátvitel, annál kevesebb energia vész el hő formájában. Egy jól működő tengelykapcsoló minimalizálja a veszteségeket, így hozzájárul a gazdaságosabb üzemanyag-felhasználáshoz. Ezzel szemben a túlzott csúszás, vagyis a „kuplungégetés”, nemcsak a tengelykapcsoló élettartamát rövidíti meg, hanem növeli az üzemanyag-fogyasztást is, hiszen a motor több energiát pazarol el a súrlódás leküzdésére.
A tengelykapcsoló precíz működése kulcsfontosságú a jármű dinamikus teljesítményének optimalizálásában és az üzemanyag-hatékonyság növelésében, a motor erejének szabályozott és veszteségmentes átvitelével.
A sebességváltások során a tengelykapcsoló rövid megszakításai teszik lehetővé a sebességváltó fogaskerekeinek zökkenőmentes illeszkedését. A modern, dupla tengelykapcsolós sebességváltók (DCT) esetében ez a megszakítás szinte észrevehetetlen, ami különösen sima és gyors sebességváltást eredményez, tovább fokozva a jármű dinamikáját. Ezzel szemben a hagyományos rendszerekben a tengelykapcsoló ki- és bekattanása, bár szükséges, rövid időre megszakítja a folyamatos gyorsulást.
A tengelykapcsoló állapota tehát jelentős mértékben meghatározza a jármű gyorsulási képességét, a reagálási idejét és végső soron a vezetési élményt. Egy elhasználódott tengelykapcsoló nem képes optimálisan átvinni a motor erejét, ami teljesítményvesztést eredményez, és a jármű lomhábbnak tűnhet.
A modern járművekben a tengelykapcsoló vezérlőelektronikája is hozzájárul a dinamikus teljesítmény optimalizálásához. Ez az elektronika figyelembe veszi a fordulatszámot, a terhelést és a vezető által kért gyorsítást, hogy a tengelykapcsoló működését a legideálisabb módon szabályozza.
Új technológiák a tengelykapcsolók terén: kettős tömegű lendkerék és robotizált váltók
A tengelykapcsolók fejlődése jelentős mértékben hozzájárult a járművek teljesítményének és kényelmének növeléséhez. A hagyományos, egytárcsás tengelykapcsolók mellett ma már elterjedt a kettős tömegű lendkerék (DMF) alkalmazása, amely különösen a modern, nagyobb nyomatékú motoroknál nyújt előnyöket. A DMF lényegében két különálló lendkerék-egységből áll, amelyek rugókkal és csillapító elemekkel vannak összekapcsolva. Ez a felépítés lehetővé teszi a motor járásából eredő rezonanciák és vibrációk nagymértékű elnyelését, mielőtt azok a sebességváltóhoz és a jármű utasterébe jutnának. Ennek eredményeként sima járásúvá válik a motor, és csökken a hajtáslánc elemeinek terhelése, ami növeli azok élettartamát.
A kettős tömegű lendkerék alkalmazása különösen a dízelmotoroknál vált fontossá, mivel ezeknél a motoroknál a gyújtási ütemek között nagyobb nyomatékcsúcsok jelentkeznek. A DMF képes ezeket a hirtelen terhelésingadozásokat tompítani, ezáltal csökkentve a sebességváltó fogaskerekeinek kopását és a hajtáslánc egyéb elemeinek igénybevételét. A simább nyomatékátvitelnek köszönhetően a jármű kényelmesebb és kevésbé fárasztó vezetési élményt nyújt.
A tengelykapcsolók terén bekövetkezett másik jelentős innováció a robotizált sebességváltók (AMT – Automated Manual Transmission) elterjedése. Ezek a rendszerek lényegében egy hagyományos mechanikus sebességváltót használnak, de a tengelykapcsoló működtetését és a sebességváltást elektronikus vezérlésű hidraulikus vagy elektromos aktuátorok végzik. Ez azt jelenti, hogy a vezetőnek nincs szüksége a tengelykapcsoló pedál használatára, mivel a váltások automatikusan történnek.
A robotizált váltók többféle módon valósíthatók meg. Az egyik legegyszerűbb változat, az ún. „egytárcsás robotizált váltó”, egyetlen tengelykapcsolót és a sebességváltást végző aktuátorokat használja. Ezek a rendszerek költséghatékonyabbak lehetnek, mint a hagyományos automata sebességváltók, és megőrzik a mechanikus váltók jó üzemanyag-hatékonyságát. Azonban a váltások sebessége és finomsága néha elmaradhat a fejlettebb rendszerekétől, ami némi rángatást okozhat a sebességváltások során.
A dupla tengelykapcsolós sebességváltók (DCT – Dual-Clutch Transmission) a robotizált váltók egyik legfejlettebb formáját képviselik. Ezek a rendszerek két egymástól független tengelykapcsolót használnak, amelyek általában két különálló, párhuzamosan futó sebességváltó-tengelyt működtetnek. Az egyik tengelykapcsoló az összes páratlan, a másik pedig az összes páros fokozatot vezérli. Amikor az egyik tengelykapcsoló éppen egy sebességfokozatot kapcsol be, a másik tengelykapcsoló már előre kiválasztja a következő lehetséges fokozatot.
A dupla tengelykapcsolós sebességváltók lehetővé teszik a szinte megszakítás nélküli nyomatékátvitelt, drámaian lerövidítve a sebességváltás idejét és jelentősen növelve a jármű dinamikus teljesítményét, miközben megőrzik a mechanikus váltók hatékonyságát.
Ez a technológia különösen alkalmas sportosabb járművekhez, ahol a gyors és sima váltások kulcsfontosságúak a teljesítmény maximalizálásához. A DCT rendszerek a vezető számára is kényelmesebb utazást biztosítanak, mivel a váltások szinte észrevehetetlenek, és nem járnak rángatással. A kettős tömegű lendkerék és a robotizált sebességváltók, különösen a DCT-k, együttesen jelentik a modern járművek hajtásláncának egyik legfejlettebb és legdinamikusabb megoldását.
A tengelykapcsoló fontossága a modern járművekben és a jövőbeli kilátások
A tengelykapcsoló szerepe a modern járművekben messze túlmutat a mechanikai kapcsolaton; ez egy kulcsfontosságú elem a járművek teljesítményének, hatékonyságának és a vezetési élmény optimalizálásában. Ahogy a korábbiakban említettük, a tengelykapcsoló teszi lehetővé a motor erejének szabályozott átvitelét, de a mai járművekben ennél sokkal többet nyújt. A digitális vezérlőrendszerekkel integrálva a tengelykapcsoló képes dinamikusan alkalmazkodni a vezetési körülményekhez, figyelembe véve a sebességet, a motorfordulatszámot, a terhelést és a vezető szándékait.
A jövőbeli kilátásokat tekintve a tengelykapcsolók fejlődése töretlen. Az elektromos járművek (EV) térnyerése ugyanakkor átalakítja a hajtáslánc-technológiát. Az EV-k esetében a belső égésű motor hiánya miatt a hagyományos tengelykapcsoló szükségessége csökken, vagy akár teljesen el is tűnhet. Azonban a hibrid járművek továbbra is számítanak a tengelykapcsolóra, ahol a belső égésű motor és az elektromotor együttes működése precíz vezérlést igényel. Ezekben az autókban a tengelykapcsoló szerepe a két hajtásrendszer közötti zökkenőmentes átmenet biztosítása, optimalizálva az üzemanyag-hatékonyságot és a teljesítményt.
A fejlett járművekben a tengelykapcsoló intelligens vezérlőegysége képes előre jelezni a következő sebességváltás igényét, így még a vezető beavatkozása előtt felkészülhet a váltásra. Ez szinte észrevehetetlen sebességváltásokat eredményez, javítva a menetkomfortot és a gyorsulás folytonosságát. Ez a fokozott automatizálás hozzájárul a járművek energiatakarékosságához is, mivel a vezérlés minimalizálja a veszteségeket a váltások során.
A tengelykapcsoló jövőbeli szerepe a hibrid rendszerekben és a fejlett vezérlési stratégiák révén továbbra is meghatározó marad a járművek hatékonyságának és dinamikus teljesítményének maximalizálásában, miközben az elektromos mobilitás irányába tett lépések új kihívásokat és lehetőségeket teremtenek.
A jövőben valószínűleg egyre több olyan járművet látunk majd, ahol a tengelykapcsoló nem csupán mechanikai elem, hanem egy komplex, szoftver által vezérelt egység, amely szorosan együttműködik más járműrendszerekkel. Ezáltal a tengelykapcsoló továbbra is a járműtechnika egyik létfontosságú, bár egyre kifinomultabbá váló komponense marad.
