Az ipari rendszerekben a visszafolyásgátló szerepe alapvető fontosságú a folyamatok biztonságos és zavartalan működésének garantálásában. Ezek a rendszerek gyakran komplexek, nagynyomású közegeket, veszélyes anyagokat és kényes berendezéseket foglalnak magukban, így a nem kívánt folyadék- vagy gázáramlás megakadályozása kritikus.
A visszafolyásgátló, más néven visszacsapó szelep, egy olyan mechanikai eszköz, amely egyirányú áramlást tesz lehetővé. Célja, hogy megakadályozza a közeg visszafelé történő mozgását, amely súlyos károkat okozhat a rendszerekben, veszélyeztetheti a személyzetet, és környezeti katasztrófákhoz vezethet. Gondoljunk csak egy hűtőkörre, ahol a hűtőközeg visszaáramlása tönkreteheti a kompresszort, vagy egy vegyianyag-szállító vezetékre, ahol a visszacsapás mérgező anyagok lakott területekre jutását eredményezheti.
A visszafolyásgátló nem csupán egy technikai elem, hanem az ipari biztonság egyik legfontosabb pillére.
Az ipari alkalmazások széles skáláján találkozunk velük. Például a vízellátó és szennyvízelvezető rendszerekben elengedhetetlenek a szennyeződések visszajutásának megakadályozására. A vegyiparban a különböző reakcióedények és tárolótartályok közötti áramlás szabályozására használják, így biztosítva a megfelelő reakciófeltételeket és megelőzve a robbanásveszélyes keveredéseket. A pneumatikus és hidraulikus rendszerekben a nyomás fenntartását és a munkahengerek, motorok megfelelő működését szolgálják.
A visszafolyásgátlók különböző típusai léteznek, melyek alkalmazkodnak az adott iparági igényekhez:
- Lapos visszacsapó szelepek: Egyszerű, megbízható megoldás kisebb nyomású rendszerekhez.
- Labirint visszacsapó szelepek: Kiválóan alkalmasak magas nyomású és hőmérsékletű közegekhez.
- Tányérrugós visszacsapó szelepek: Gyors működésűek és kis áramlási ellenállásúak.
- Szárnyas visszacsapó szelepek: Kompakt kialakításúak, könnyen beépíthetők.
A megfelelő visszafolyásgátló kiválasztása alapos mérnöki tervezést igényel. Figyelembe kell venni az áramló közeg tulajdonságait (sűrűség, viszkozitás, korrozivitás), a rendszer nyomásviszonyait, a hőmérsékletet, valamint a szükséges áramlási sebességet. A nem megfelelő szelep nem csak hatástalan lehet, de akár maga is meghibásodás forrásává válhat, így a gondos tervezés és a minőségi alkatrészek használata kulcsfontosságú a hosszú távú biztonság érdekében.
A visszafolyás jelenségének fizikai és technikai alapjai
A visszafolyás jelenségének megértése elengedhetetlen a hatékony ipari védelemhez. A fizikai alapokat tekintve a visszafolyás lényegében a nyomáskülönbség által generált mozgás megfordítása. Amikor egy rendszerben a nyomás egy ponton csökken, vagy a mögöttes áramlás erősebbé válik, mint az előléptetni szándékozó nyomás, a közeg megpróbál visszamozogni. Ez a jelenség nem csak folyadékokra, hanem gázokra, gőzökre, sőt akár szilárd részecskékre is kiterjedhet.
Technikai szempontból a visszafolyás bekövetkezhet a szivattyúk leállása, a hirtelen fellépő nyomásesés, vagy akár külső hatások, mint például légköri nyomásváltozások következtében. Egy komplex ipari rendszerben, ahol több szivattyú, szelep és tárolótartály kapcsolódik össze, a visszafolyás potenciális okainak száma jelentősen megnő. Például egy párhuzamosan kapcsolt szivattyúrendszerben, ha az egyik szivattyú meghibásodik vagy leáll, a működő szivattyú által fenntartott nyomás visszafelé nyomhatja a közeget a leállt egységen keresztül, ami súlyos mechanikai károkat okozhat.
A visszafolyás megakadályozásának technikai megoldásai szorosan kapcsolódnak a szelep működési elveihez. A különböző visszacsapó szelepek, mint például a rugós mechanizmus vagy a gravitáció által vezérelt záróelemek, mind arra hivatottak, hogy egy bizonyos küszöbnyomás alatt zárva maradjanak, így fizikai akadályt képezve a visszafelé irányuló áramlás előtt. A szelep záróereje és sebessége kritikus tényező. Egy túl lassú záródású szelep még akkor is átengedhet némi visszaáramlást, mielőtt teljesen zárna.
Továbbiak a témában
A visszafolyás megértése alapvető a megfelelő védelmi mechanizmusok kiépítéséhez.
A visszafolyás hatásai nem csupán a berendezések károsodására korlátozódnak. A nem kontrollált visszaáramlás felboríthatja a folyamatok stabilitását, például egy kémiai reakcióban megváltoztathatja a reaktánsok arányát, vagy egy hűtőkörben csökkentheti a hűtési hatékonyságot. A higiéniai szempontból érzékeny iparágakban, mint például az élelmiszer- vagy gyógyszeripar, a visszafolyás különösen veszélyes lehet, mivel szennyeződések juthatnak be tiszta területekre, vagy fordítva.
A visszafolyásgátló biztonsági szerepe tehát nem csupán a mechanikai sérelmek elkerülése, hanem a folyamat integritásának megőrzése és a végső termék minőségének biztosítása is. A megfelelő szelep kiválasztása, beépítése és karbantartása ezért nem szabad, hogy elhanyagolható feladat legyen a mérnöki tervezés során.
A visszafolyás kockázatai és veszélyei az ipari folyamatokban
Az ipari folyamatokban előforduló visszafolyás számos veszélyt rejt magában, amelyek komoly károkhoz vezethetnek mind a rendszerekben, mind pedig az emberi életben és a környezetben. Ezek a kockázatok eltérőek lehetnek az alkalmazott technológiától és a szállított közegek jellegétől függően, de általánosságban véve elmondható, hogy a visszafolyásgátlók beépítése elengedhetetlen a biztonság szempontjából.
Az egyik legközvetlenebb veszély a berendezések mechanikai károsodása. Ha a folyadék vagy gáz nem a tervezett irányban áramlik, az túlzott terhelésnek teheti ki a szivattyúkat, csővezetékeket, szelepeket és egyéb kritikus alkatrészeket. Egy hirtelen nyomásesés vagy a közeg visszaáramlása okozta turbulencia akár a berendezések szerkezeti épségét is veszélyeztetheti, ami rendkívül költséges javításokat vagy teljes cserét vonhat maga után.
A visszafolyás által okozott veszélyek nem korlátozódnak a gépekre. Személyi sérülések is bekövetkezhetnek, különösen, ha a visszaáramló közeg veszélyes, például mérgező, gyúlékony vagy maró hatású. A nyomáscsökkenés vagy a váratlan áramlásváltozás következtében feltörő anyagok súlyos égési sérüléseket vagy mérgezést okozhatnak a közelben tartózkodó személyzet számára. Gondoljunk csak egy vegyipari üzemre, ahol egy rosszul működő visszacsapó szelep robbanásveszélyes keveréket juttathat vissza egy zárt térbe.
A visszafolyásgátlók életmentő szerepet tölthetnek be az ipari balesetek megelőzésében.
A környezeti kockázatok is jelentősek. A visszafolyás révén szennyező anyagok kerülhetnek a környezetbe, szennyezve a talajt, a vizeket vagy a levegőt. Ez különösen aggasztó lehet az élelmiszeriparban, ahol a visszaáramlás a tiszta termékeket szennyezheti, vagy a vízellátó rendszerekben, ahol szennyvíz keveredhet az ivóvízzel. Az ilyen típusú környezeti károk hosszú távú következményekkel járhatnak és jelentős költségeket róhatnak a vállalatokra tisztítás és helyreállítás formájában.
A folyamatok hatékonyságának csökkenése szintén a visszafolyás egyik következménye. Ha a közeg nem áramlik egyenletesen, az csökkenti a rendszer teljesítményét, növeli az energiafogyasztást és rontja a végső termék minőségét. Például egy fűtési vagy hűtési rendszerben a visszaáramlás csökkentheti a hőátadást, ami energiaveszteséghez vezet. A termelékenységveszteség és a megnövekedett üzemeltetési költségek jelentős gazdasági hátrányt jelentenek.
A visszafolyás kockázatai tehát sokrétűek és komolyak. A visszafolyásgátlók helyes alkalmazása és karbantartása kulcsfontosságú a megelőzésben, biztosítva a rendszer stabilitását, a személyzet biztonságát és a környezet védelmét.

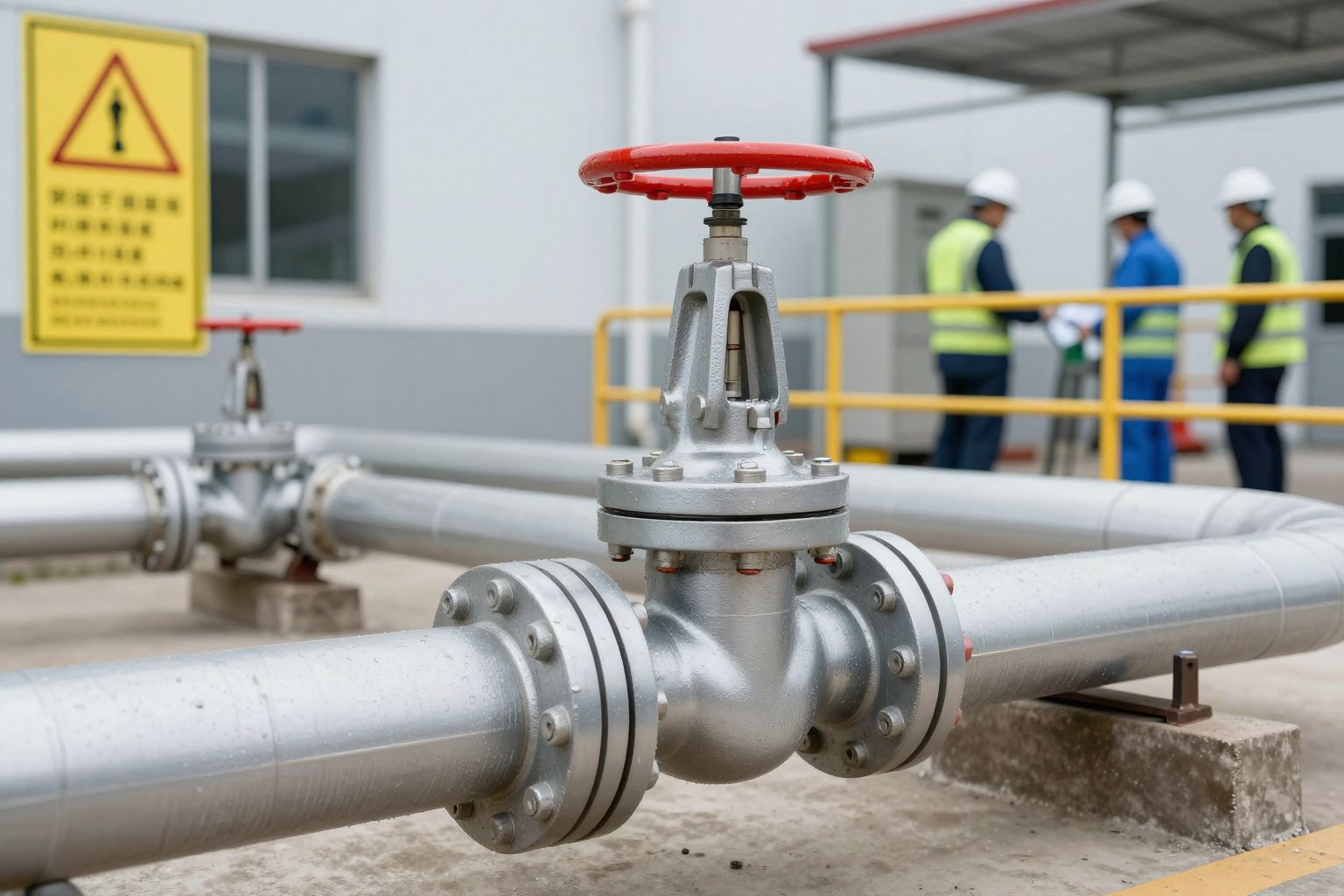

Az emberi egészség és biztonság védelme a visszafolyás ellen
Az emberi egészség és biztonság védelme a visszafolyás elleni védekezés egyik legfontosabb szempontja az ipari rendszerekben. Míg a korábbiakban a berendezések és a környezet védelmét tárgyaltuk, most a közvetlen emberi kockázatokra fókuszálunk. A visszafolyás nem csupán a gépeket és a környezetet veszélyezteti, hanem közvetlen fizikai veszélyt jelenthet a dolgozókra, különösen, ha a visszacsorgó közeg veszélyes anyagokat tartalmaz.
A visszafolyásgátló szelepek kulcsfontosságú szerepet játszanak a mérgező, gyúlékony, maró vagy egyéb veszélyes anyagok kontrollálatlan terjedésének megakadályozásában. Egy vegyipari üzemben, ahol különböző kémiai reakciók zajlanak, a visszafolyás súlyos következményekkel járhat. Ha például egy reakcióedényből származó veszélyes gőz vagy folyadék visszajut a tárolótartályba, vagy egy szomszédos, kevésbé ellenálló rendszerbe, az robbanást, tűzvészt vagy mérgezést okozhat. A visszacsapó szelepek biztosítják, hogy ezek az anyagok csak a tervezett irányban mozogjanak, megakadályozva a nem kívánt keveredéseket és expozíciókat.
A vízellátó rendszerekben a visszafolyásgátlók közeg-egészségügyi szempontból is létfontosságúak. A szennyvíz vagy ipari szennyeződések visszaáramlása az ivóvízhálózatba beláthatatlan következményekkel járhat, járványokat okozva. A visszacsapó szelepek fizikai akadályt képeznek, megvédve a tiszta ivóvizet a szennyezett vízzel való érintkezéstől. Ez a védelem közvetlenül az emberi egészséget szolgálja.
A visszafolyásgátlók beépítése az ipari rendszerekbe alapvető követelmény az emberi élet és egészség védelmében.
A pneumatikus és hidraulikus rendszerekben a visszafolyás okozta nyomásingadozások is veszélyt jelenthetnek. Egy váratlan nyomásesés vagy -emelkedés a hidraulikus munkahengerek vagy a pneumatikus rendszerek vezérlését is befolyásolhatja, ami balesetekhez vezethet, például mozgó géprészek váratlan megmozdulása révén. A visszafolyásgátlók stabilizálják a rendszerek nyomásviszonyait, így csökkentik a balesetek kockázatát.
Az emberi egészség és biztonság szempontjából kiemelten fontos a visszafolyásgátlók megbízhatósága és megfelelő karbantartása. Egy meghibásodott vagy eltömődött visszacsapó szelep éppen az ellenkező hatást érheti el, mint amit célul tűztünk ki, és súlyos biztonsági réseket hozhat létre. Ezért a rendszeres ellenőrzések, tesztelések és a megfelelő minőségű alkatrészek alkalmazása elengedhetetlen a dolgozók védelme érdekében.
A visszafolyás elleni védekezés tehát nem csupán technikai kérdés, hanem közvetlen felelősségvállalás az ipari környezetben dolgozók életének és egészségének megóvásáért. A megfelelő visszafolyásgátló megoldások alkalmazása, a szigorú üzemeltetési szabályok betartása és a folyamatos fejlesztés hozzájárul egy biztonságosabb munkakörnyezet kialakításához.
A környezetvédelem szempontjai a visszafolyásgátlásban
A visszafolyásgátló rendszerek kiépítésénél a környezetvédelem szempontjai egyre nagyobb hangsúlyt kapnak az ipari gyakorlatban. Nem csupán a berendezések épségének és a személyzet biztonságának védelme a cél, hanem a környezetünk megóvása is. A nem kontrollált visszaáramlás ugyanis súlyos környezeti károkat okozhat, amelyek helyreállítása rendkívül költséges és időigényes lehet.
Az egyik legfontosabb környezetvédelmi szempont a veszélyes anyagok kibocsátásának megelőzése. Az ipari folyamatokban gyakran használnak vagy termelnek olyan anyagokat, amelyek károsak lehetnek a talajra, a vizekre vagy a levegőre. Ha egy ilyen anyag visszaáramlik, az akár a környezetbe is kijuthat, szennyezve azt. A visszafolyásgátlók, mint például a visszacsapó szelepek, fizikai akadályt képeznek, megakadályozva a veszélyes közegek nem kívánt terjedését. Ez különösen kritikus a vegyiparban, az olaj- és gáziparban, valamint a hulladékkezelési folyamatokban.
A vízellátó és szennyvízelvezető rendszerekben a visszafolyásgátlók szerepe a vízszennyezés megakadályozásában kulcsfontosságú. Az ivóvízhálózatba történő szennyvíz vagy ipari szennyvíz visszajutása komoly egészségügyi és környezeti problémákat okozhat. A megfelelő visszacsapó szelepek biztosítják, hogy a szennyezett víz ne keveredhessen az ivóvízzel, így védve a közegészséget és a vízi ökoszisztémákat.
A visszafolyásgátló rendszerek környezetbarát működésükkel hozzájárulnak a fenntartható iparhoz.
Az energiahatékonyság növelése és az erőforrás-pazarlás csökkentése szintén a környezetvédelmi megfontolások részét képezi. A visszafolyás csökkentheti a rendszerek hatékonyságát, ami növeli az energiafogyasztást. Például egy fűtési vagy hűtési rendszerben a visszaáramlás rontja a hőátadást, így több energiát kell felhasználni a kívánt hőmérséklet eléréséhez. A visszafolyásgátlók telepítésével optimalizálható a rendszerek működése, csökkentve az energiafelhasználást és az ezzel járó környezeti terhelést.
A megfelelő visszafolyásgátló kiválasztása során figyelembe kell venni a környezeti előírásokat és szabványokat is. Sok iparágban szigorú szabályozások vonatkoznak a kibocsátásokra és a környezetvédelmi intézkedésekre. A megbízható visszafolyásgátló rendszerek beépítése segít a vállalatoknak megfelelni ezeknek az elvárásoknak, elkerülve a bírságokat és a negatív nyilvánosságot.
A visszafolyásgátlók karbantartása és rendszeres ellenőrzése is hozzájárul a környezetvédelemhez. A jól működő szelepek biztosítják a rendszer folyamatos és biztonságos üzemelését, minimalizálva a környezetszennyezés kockázatát. Az időben elvégzett karbantartás megelőzheti a váratlan meghibásodásokat, amelyek potenciálisan környezeti katasztrófához vezethetnének.
A visszafolyásgátló eszközök típusai és működési elvei
A visszafolyásgátló eszközök széles választéka áll rendelkezésre az ipari rendszerek specifikus igényeinek kielégítésére. Ezek a berendezések eltérő mechanizmusokon keresztül biztosítják az egyirányú áramlást, reagálva a rendszerben fellépő nyomásviszonyokra. A kiválasztás során figyelembe kell venni az áramló közeg tulajdonságait, a működési körülményeket és a kívánt megbízhatósági szintet.
Az egyik legelterjedtebb típus a rugós visszacsapó szelep. Ezek a szelepek egy rugó által előfeszített záróelemmel (pl. tányér, dugattyú) rendelkeznek. Amikor a bemeneti nyomás meghaladja a rugóerőt, a záróelem felemelkedik, lehetővé téve az áramlást. Amennyiben a nyomásesés következtében a rugóerő nagyobb lesz, a záróelem visszazár, megakadályozva a visszafolyást. A rugóerő mértéke meghatározza a szelep nyitási nyomáskülönbségét, ami lényeges paraméter a precíz vezérlés szempontjából.
A gravitációs visszacsapó szelepek, mint például a billenőkaros vagy a lengőkaros típusok, a gravitációt használják ki a záróelem mozgatására. Ezeknél a szelepeknél egy szabadon mozgó záróelem (pl. tányér, lap) felfekszik egy ülékre. Normál áramlás esetén a közeg mozgása felemeli a záróelemet. Visszaáramlás esetén a gravitáció és a visszanyomás együttesen visszanyomja a záróelemet az ülékre, lezárva a szelepet. Ezek a típusok általában alacsonyabb nyitási nyomáskülönbséggel működnek, és kevésbé érzékenyek a szennyeződésekre, mint a rugós társaik.
A golyós visszacsapó szelepek egy speciális, gyakran viszonylag kis méretű rendszerekben alkalmazott megoldást jelentenek. Egy rugalmas vagy merev golyó zárja el az áramlási utat. Amikor a nyomás elegendő, a golyó elgurul az ülék mellől, lehetővé téve az áramlást. Visszaáramláskor a golyó visszagurul az ülékre, tömítve azt. Ezek a szelepek egyszerűek, olcsók és jól bírják a viszonylag szennyezett közegeket is.
A membrános visszacsapó szelepek rugalmas membránt használnak a zárás biztosítására. A membrán alakja és rugalmassága úgy van kialakítva, hogy normál áramlás esetén kitágul, míg visszaáramláskor összehúzódik, és tömítést képez. Ezek a szelepek különösen alkalmasak lágy vagy szemcsés közegek szállítására, mivel a membrán nem okoz nagy nyomásesést és kevésbé hajlamos az eltömődésre.
A megfelelő működési elv kiválasztása közvetlenül befolyásolja a rendszer hatékonyságát és biztonságát.
Számos speciális kialakítás is létezik, például a dupla tányéros visszacsapó szelepek, amelyek két, egymással szemben elhelyezkedő tányérból állnak. Ezek gyorsabban záródnak és kisebb helyigényűek, mint az egyszarvú társaik. Léteznek továbbá vákuumszelepek, amelyek kifejezetten alacsony nyomású vagy vákuumos rendszerekben alkalmazhatók a levegő bejutásának megakadályozására.
A működési elv megértése elengedhetetlen a hibátlan üzemeltetéshez. A szelep méretezése (átmérő, áramlási kapacitás), a zárási sebesség, a nyitási nyomáskülönbség és a hőmérsékleti ellenállás mind olyan tényezők, amelyek alapvetően meghatározzák az eszköz alkalmasságát egy adott alkalmazáshoz. A nem megfelelő szelep nemcsak nem látja el feladatát, hanem akár károsodást is okozhat magában a rendszerben, vagy növelheti az energiafogyasztást a felesleges nyomásesés révén.
A szelepek anyagválasztása is kulcsfontosságú. Rozsdamentes acél, öntöttvas, műanyagok, vagy speciális ötvözetek használata függ az áramló közeg korrozivitásától, hőmérsékletétől és tisztasági követelményeitől. Például, agresszív kémiai közegek esetén speciális, korrózióálló anyagokból készült szelepek szükségesek.
Szelepek visszafolyásgátlásban: pillangószelepek, visszacsapó szelepek, légszelepek
A visszafolyásgátlás ipari rendszerekben kiemelt fontosságú, és a különféle szelepek, mint a pillangószelepek, visszacsapó szelepek és légszelepek, mind hozzájárulnak ezen célok eléréséhez. Bár a korábbi szakaszok részletesen tárgyalták a visszacsapó szelepek általános szerepét, érdemes megemlíteni a speciálisabb típusokat és azok alkalmazási területeit a biztonság növelésében.
A pillangószelepek, bár gyakran szabályzó funkcióval is rendelkeznek, bizonyos kialakításaikban képesek visszafolyásgátló szerepet betölteni. Ezek a szelepek egy forgó tárcsával zárják el az áramlási utat. Ha a tárcsa pozicionálása egyirányú áramlást tesz lehetővé, és a tárcsa önmagában visszazáródik nyomásesés esetén, akkor hatékonyan funkcionálhatnak visszafolyásgátlóként is, különösen akkor, ha a rendszerben fellépő nyomáskülönbség elegendő a tárcsa elfordításához. Azonban a hagyományos visszacsapó szelepekkel szemben általában nagyobb a nyitási nyomásigényük és lassabb a reakcióidejük, ami bizonyos kritikus alkalmazásokban korlátozhatja a használatukat.
A visszacsapó szelepek sokfélesége lehetővé teszi a legkülönfélébb igények kielégítését. A már említett rugós és gravitációs elven működő típusok mellett fontos megemlíteni a vákuum visszacsapó szelepeket, amelyek kifejezetten arra szolgálnak, hogy megakadályozzák a levegő vagy más gázok bejutását alacsony nyomású vagy vákuumos rendszerekbe. Ez kritikus például a vákuumszivattyús rendszerekben, ahol a visszaáramlás csökkentheti a szivattyú hatékonyságát és károsíthatja azt. A megfelelő vákuumszelep biztosítja a vákuum fenntartását és a rendszer integritását.
A speciális szelepek kiválasztása engedélyezi a legspecifikusabb biztonsági követelmények teljesítését az ipari folyamatokban.
A légszelepek, más néven légtelenítő szelepek, bár elsődlegesen a levegő eltávolítására szolgálnak a folyadékrendszerekből, szintén fontos biztonsági szerepet tölthetnek be a visszafolyásgátlás kontextusában. Bizonyos automatikus légtelenítő szelepek úgy működnek, hogy a levegőt kiengedik, de a folyadék visszaáramlását megakadályozzák. Ez különösen a fűtési és hűtési rendszerekben fontos, ahol a levegő buborékok csökkenthetik a hőátadást és nyomásingadozásokat okozhatnak. A visszafolyásgátló légtelenítő szelep biztosítja, hogy a rendszerben lévő folyadék ne tudjon visszajutni a légtelenítő mechanizmuson keresztül, megőrizve a rendszer nyomását és hatékonyságát.
A szelepek anyagának megválasztása kiemelt jelentőségű a biztonság szempontjából. Például, korrozív közegek esetén a rozsdamentes acél vagy speciális ötvözetekből készült szelepek elengedhetetlenek a korrózió okozta meghibásodások és a környezetbe jutó szennyeződések elkerülése érdekében. A tömítések minősége szintén kulcsfontosságú, mivel a nem megfelelő tömítések szivárgáshoz és ezáltal visszafolyáshoz vezethetnek.
A gyors reagálású szelepek, mint például bizonyos típusú pillangószelepek vagy speciális visszacsapó szelepek, különösen fontosak olyan rendszerekben, ahol a hirtelen nyomásesések gyakoriak. Ezek a szelepek minimális késleltetéssel záródnak, így hatékonyan akadályozzák meg a visszaáramlás kialakulását, megelőzve a berendezések károsodását.
Szivattyúk és azok visszafolyásgátló funkciói
A szivattyúk az ipari rendszerek létfontosságú elemei, felelősek a folyadékok és gázok mozgatásáért. Azonban a szivattyúk maguk is ki vannak téve a visszafolyás veszélyének, amely súlyos károkat okozhat, és veszélyeztetheti a rendszer integritását. Ezen kockázatok minimalizálása érdekében a szivattyúk köré integrált visszafolyásgátló funkciók elengedhetetlenek.
Az egyik leggyakoribb forgatókönyv, ahol a szivattyúk visszafolyásgátló védelmet igényelnek, az, amikor több szivattyú párhuzamosan működik egy közös nyomóvezetékre. Ha az egyik szivattyú leáll vagy meghibásodik, a működő szivattyú által fenntartott nyomás visszafelé áramolhat a leállt szivattyún keresztül. Ez nem csak a leállt szivattyú turbináinak, járókerekeinek ellenkező irányú forgását okozhatja, ami mechanikai meghibásodáshoz vezet, de a visszanyomott közeg akár túlzott nyomásnak is kitetheti a szivattyút. Ennek elkerülésére minden egyes szivattyú kimenetére egyedi visszacsapó szelepet építenek be. Ez a szelep csak akkor nyit ki, ha a szivattyú elegendő nyomást generál, és azonnal zár, amint a szivattyú leáll, így megakadályozva a visszaáramlást.
Egy másik kritikus terület a töltő- és ürítő rendszerek. Például tartályok töltésekor a szivattyú leállítása után a tartályban lévő folyadék szintje miatt nyomáskülönbség alakulhat ki, amely visszanyomhatja a folyadékot a szivattyúba. A visszacsapó szelep itt is biztosítja, hogy a tartály tartalma ne tudjon visszakerülni a szivattyúba, megőrizve a rendszer tisztaságát és a szivattyú épségét.
A szivattyúk köré épített visszafolyásgátló megoldások közvetlenül befolyásolják a berendezések élettartamát és a rendszer üzembiztonságát.
A speciális szivattyúk, mint például a dízelmotorok üzemanyag-ellátó rendszerei, szintén rendelkeznek beépített visszafolyásgátló funkciókkal. Az üzemanyag-szivattyúkban lévő visszacsapó szelepek biztosítják, hogy az üzemanyag ne folyjon vissza a tartályba, amikor a motor leáll, ezáltal megkönnyítve az újraindítást és csökkentve a levegő bejutásának esélyét az üzemanyag-rendszerbe.
A szivattyúk karbantartása során kiemelten fontos ellenőrizni a beépített visszacsapó szelepek állapotát. A kopott, eltömődött vagy sérült szelep elveszítheti visszafolyásgátló képességét, ami a fent említett problémákhoz vezethet. Ezért rendszeres ellenőrzés és szükség esetén csere elengedhetetlen a megbízható működés garantálásához.
Egyedi visszacsapó és visszanyomó szelepek alkalmazása
Az ipari rendszerek komplexitása és a kritikus folyamatok biztonságos működtetése szükségessé teszi az egyedi visszacsapó és visszanyomó szelepek precíz alkalmazását. Ezek a speciális szelepek gyakran a rendszerek azon pontjain kerülnek beépítésre, ahol a hagyományos megoldások nem elegendőek, vagy ahol a visszafolyás rendkívül súlyos következményekkel járhat.
Az egyik legfontosabb alkalmazási területe az exkluzív visszacsapó szelepek használata a nagy nyomású rendszerekben, például a vegyiparban vagy az olaj- és gáziparban. Ezek a szelepek képesek ellenállni extrém nyomásviszonyoknak, és biztosítják, hogy a közeg csak egy irányba áramolhasson, még akkor is, ha a rendszerben drasztikus nyomásingadozások lépnek fel. Az ilyen szelepek gyakran speciális anyagokból készülnek, mint például rozsdamentes acél vagy titánötvözetek, hogy ellenálljanak a korróziónak és a magas hőmérsékletnek.
A visszanyomó szelepek, amelyek a visszacsapó szelepek egy speciális altípusa, arra szolgálnak, hogy a visszafolyás megakadályozása mellett egy bizonyos nyomást is fenntartsanak a csővezetékben. Ez különösen fontos azokban a rendszerekben, ahol a folyamatos nyomás fenntartása elengedhetetlen, például pneumatikus vagy hidraulikus rendszerekben. Ezek a szelepek biztosítják, hogy a rendszer ne veszítse el a működéséhez szükséges nyomást, ami megelőzi a berendezések váratlan leállását.
Az egyedi visszacsapó és visszanyomó szelepek kulcsfontosságúak a rendszerek integritásának és a személyzet biztonságának garantálásában.
Fontos megemlíteni az automata visszanyomó szelepeket is, amelyek bizonyos feltételek bekövetkezésekor automatikusan záródnak, megakadályozva ezzel a nem kívánt visszaáramlást. Ezeket gyakran alkalmazzák a vízművekben, hogy megakadályozzák a szennyvíz visszaáramlását a tiszta ivóvíz hálózatába, különösen árvíz vagy rendkívüli események esetén.
A megfelelő szelep kiválasztásánál figyelembe kell venni az áramló közeg tulajdonságait, a rendszer nyomásviszonyait, a hőmérsékletet, valamint a rendszerben fellépő dinamikus terheléseket. Például, a gyors reagálású visszacsapó szelepek különösen fontosak olyan alkalmazásokban, ahol a hirtelen nyomásesések gyakoriak, és a reakcióidő kritikus.
A szelepek anyaga és tömítéseinek minősége ugyancsak meghatározó a hosszú távú biztonság szempontjából. A nem megfelelő anyagok vagy tömítések korrózióhoz, kopáshoz és végül szivárgáshoz vezethetnek, ami kompromittálhatja a visszafolyásgátló funkciót.
Visszafolyásgátló rendszerek tervezése és kiválasztása
A visszafolyásgátló rendszerek tervezése és kiválasztása kulcsfontosságú lépés az ipari folyamatok biztonságának garantálásában, túlmutatva az egyszerű alkatrészcserén. Az eddigiekben már érintettük a visszafolyás fizikai alapjait és a szivattyúk integrált védelmi funkcióit, de a tényleges tervezési folyamat ennél sokkal árnyaltabb.
Az első és legfontosabb szempont a rendszer specifikus igényeinek felmérése. Ez magában foglalja az áramló közeg pontos azonosítását: kémiai összetétel, halmazállapot, hőmérséklet, nyomásviszonyok (minimális, maximális, átlagos), viszkozitás, korrozivitás és esetleges kopáskeltő tulajdonságok. Ezek az adatok alapvetőek a megfelelő anyag- és szelepmechanizmus kiválasztásához. Például egy agresszív kémiai közeghez speciális ötvözetekre vagy bevonatokra lehet szükség, míg magas hőmérsékleten a tömítőanyagok kiválasztása kritikus.
A nyomásviszonyok meghatározása során figyelembe kell venni a rendszerben fellépő dinamikus nyomásingadozásokat is, nem csak az üzemi nyomást. A hirtelen nyomásesések vagy -emelkedések jelentősen befolyásolhatják a visszacsapó szelep működését és megbízhatóságát. Ezenkívül a szükséges áramlási sebesség és a megengedhető nyomásveszteség is befolyásolja a szelep típusának megválasztását. Egy túl szűk keresztmetszetű szelep jelentős energiaveszteséget okozhat, míg egy túl nagy szelep lassabb záródási idővel járhat.
A megfelelő visszafolyásgátló kiválasztása egy komplex mérnöki feladat, amely tudományos pontosságot és gyakorlati tapasztalatot igényel.
A szelep mechanizmusának kiválasztása szorosan kapcsolódik az eddig tárgyalt típusokhoz, de itt a záróelem sebessége és záróereje válik a döntő tényezővé. A rugós, tányérrugós vagy szárnyas mechanizmusok különböző reakcióidőket és záróerőket biztosítanak. Például, rendszerekben, ahol a visszafolyás rendkívül gyorsan következhet be (pl. pumpa hirtelen leállása), elengedhetetlen a gyors reagálású visszacsapó szelepek alkalmazása.
A beépítés helyének megválasztása is kritikus. A visszafolyásgátlókat általában a nyomásforrás (pl. szivattyú) után, a nyomócsővezetékbe építik be. Bizonyos esetekben azonban, különösen nagy rendszerekben, több visszacsapó szelep együttes alkalmazására lehet szükség a teljes védelem érdekében. Fontos figyelembe venni a szelep karbantartási igényét is; könnyen hozzáférhető helyre kell telepíteni, hogy a rendszeres ellenőrzés és esetleges csere ne okozzon felesleges fennakadásokat.
A rendszerintegráció szempontjából is lényeges, hogy a kiválasztott visszafolyásgátló kompatibilis legyen a csővezetékrendszerrel és a csatlakozó elemekkel. A helytelen illesztés szivárgáshoz vagy a szelep mechanikai sérüléséhez vezethet.
Integrált visszafolyásgátló megoldások az ipari automatizálásban
Az ipari automatizálás rohamos fejlődésével együtt a visszafolyásgátló rendszerek integrációja is egyre kifinomultabbá válik. Nem csupán mechanikai alkatrészekről van szó, hanem intelligens megoldásokról, amelyek aktívan részt vesznek a folyamatirányításban és a rendszerek felügyeletében.
Az automatizált felügyeleti rendszerek, mint a SCADA vagy a PLC-alapú vezérlők, képesek valós idejű adatokat gyűjteni a visszafolyásgátló szelepek működéséről. Ez magában foglalja a nyitási/zárási állapotot, a működési ciklusok számát, és bizonyos esetekben még a belső nyomásviszonyokat is. Ezek az információk létfontosságúak a prediktív karbantartás szempontjából. Ha egy szelep kezdettől fogva rendellenes paramétereket mutat, vagy gyakrabban aktiválódik, mint az elvárt, az előre jelezheti a közelgő meghibásodást, lehetővé téve a beavatkozást a baleset bekövetkezése előtt.
A távfelügyelet és távvezérlés lehetőségei tovább növelik a visszafolyásgátló rendszerek biztonsági szerepét. Különösen távoli, nehezen megközelíthető helyszíneken, vagy veszélyes környezetekben ez elengedhetetlen. Egy központi irányítóközpontból szakemberek figyelhetik és szükség esetén módosíthatják a szelepek működését, reagálva váratlan eseményekre, mint például egy hirtelen nyomásesés vagy egy szivattyú leállása.
Az integrált intelligens visszafolyásgátló rendszerek proaktívan járulnak hozzá az ipari folyamatok stabilitásához és biztonságához.
Az elektronikus visszacsapó szelepek, amelyek kis teljesítményű villanymotorral vagy szolenoiddal vannak ellátva, lehetővé teszik az automatizált, programozható működést. Ezek nem csak az áramlás irányát szabályozzák, hanem képesek meghatározott ideig nyitva vagy zárva maradni, vagy akár a nyitási sebességüket is állítani. Ez különösen hasznos lehet olyan alkalmazásokban, ahol a visszafolyás nem hirtelen, hanem fokozatosan jelentkezik, vagy ahol a rendszernek egy bizonyos ideig tartania kell a nyomást.
A kommunikációs protokollok, mint például a Modbus, Profibus vagy Ethernet/IP, teszik lehetővé a visszafolyásgátló rendszerek zökkenőmentes beillesztését a meglévő ipari automatizálási hálózatokba. Ez biztosítja az adatok egységes kezelését és a rendszerek közötti hatékony kommunikációt, ami elengedhetetlen a komplex ipari környezetek optimális működtetéséhez.
Az energiatakarékosság is szerepet játszik az intelligens visszafolyásgátló megoldásokban. Az optimalizált működés, a felesleges áramlási veszteségek elkerülése és a pontos vezérlés hozzájárulhat az üzemeltetési költségek csökkentéséhez, miközben a biztonsági szint változatlan marad, vagy akár emelkedik.

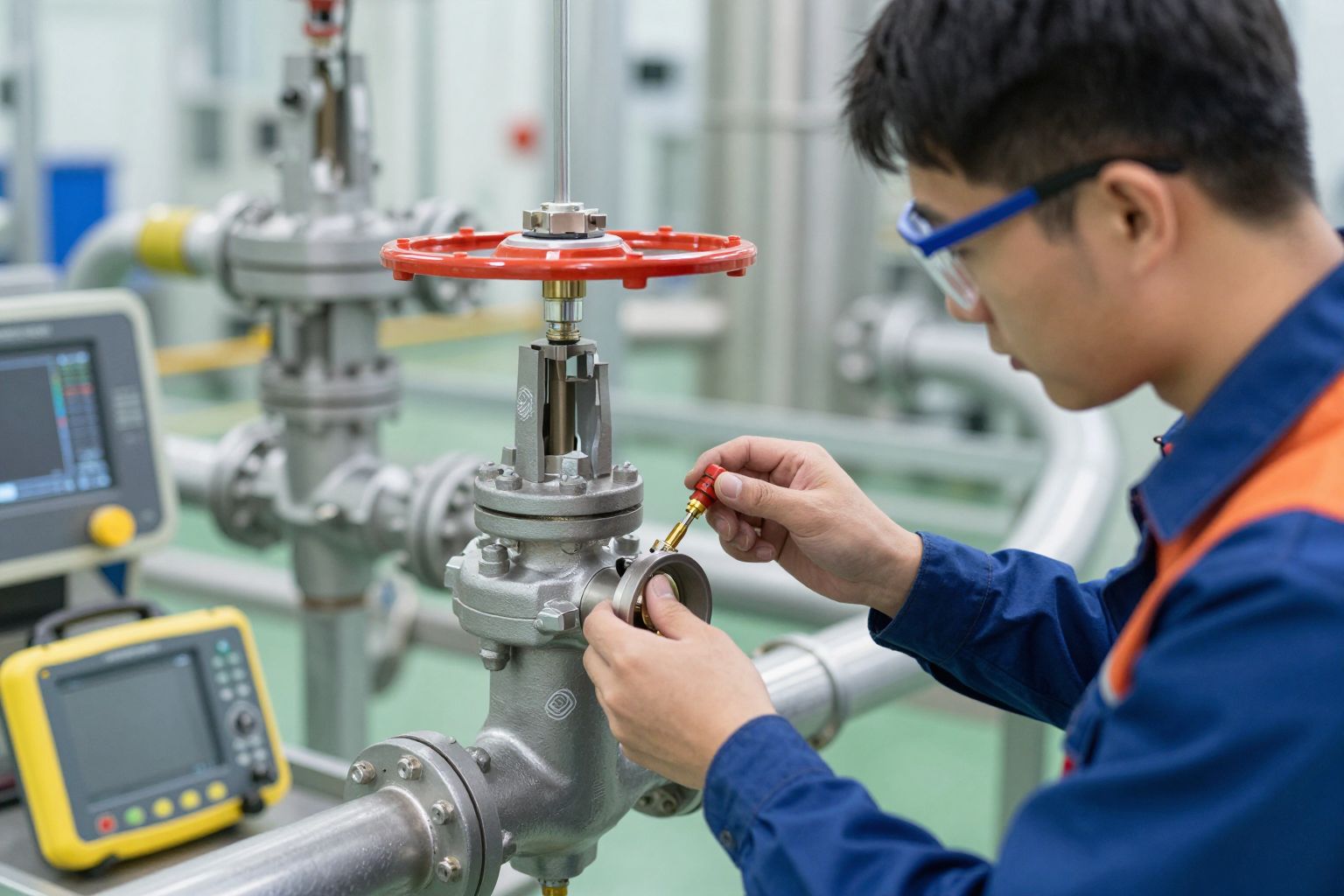

Karbantartás és ellenőrzés: a visszafolyásgátló rendszerek élettartamának meghosszabbítása
