A modern, energiahatékony fűtési rendszerek kulcsfontosságú eleme a fűtési hőcserélő. Ez a szerkezet teszi lehetővé a hő átadását egyik közegből a másikba anélkül, hogy azok közvetlenül keverednének. Gondoljunk csak bele: egy kazánban keletkezett forró víznek át kell adnia hőjét a radiátorokban keringő fűtővíznek, vagy egy napkollektorban felmelegített folyadéknak kell átadnia energiáját a használati melegvíznek. Itt lép színre a hőcserélő, mint az energiamegtakarítás és a hatékonyság motorja.
A fűtési rendszerekben a hőcserélő alapvető feladata, hogy minimalizálja az energiaveszteséget. Egy jól megtervezett és megfelelően működő hőcserélő biztosítja, hogy a keletkezett vagy gyűjtött hő a lehető leghatékonyabban jusson el a felhasználási helyre. Ez nem csupán a fűtési költségek csökkenésében nyilvánul meg, hanem hozzájárul az ökologikusabb otthonok kialakításához is, hiszen kevesebb energia felhasználása egyenlő kevesebb kibocsátással.
A fűtési hőcserélő az energiahatékony fűtési rendszerek szíve, amely biztosítja a hő átadását és minimalizálja a veszteségeket.
A működési mechanizmus mögött a hővezetés és a konvekció elvei állnak. A hőcserélő általában két különböző közeg számára kialakított, elválasztott csatornákból vagy lemezekből áll. Az egyik oldalon áramló melegebb közeg (például a kazánból érkező víz) energiát ad át a válaszfalon keresztül a másik oldalon áramló hidegebb közegnek (például a radiátorban lévő víznek). A hatékony hőátadás kulcsa a nagy felület, a vékony válaszfal és a megfelelő áramlási sebesség. Különböző típusok léteznek, mint például:
- Csőköteges hőcserélők: Egyszerű felépítésűek, de nagyobb helyigényűek lehetnek.
- Lemeztípusú hőcserélők: Rendkívül hatékonyak, kompaktak, és széles körben elterjedtek a modern rendszerekben.
A lemezes hőcserélők különösen népszerűek, mivel a bordázott felületük drasztikusan megnöveli a hőátadó felületet, így kisebb méretben is nagyobb teljesítményt képesek nyújtani. Ez az innováció jelenti az egyik alappillérét az energiahatékony fűtési technológiáknak.
A hőátadás alapelvei a fűtési rendszerekben
A hőátadás alapelvei a fűtési rendszerekben, különösen a hőcserélők működése szempontjából, a termodinamika alapvető törvényein nyugszanak. A hő mindig a melegebb közegből a hidegebb felé áramlik, és a hőcserélő feladata ezen energiaáramlás optimalizálása. A hő átadása többféle módon történhet, de a hőcserélők esetében elsősorban a hővezetés és a konvekció együttes hatása a meghatározó.
A hővezetés a szilárd anyagokon, jelen esetben a hőcserélő válaszfalán keresztül történő hőenergia mozgása. Minél vékonyabb és jobb hővezető anyagból készül a válaszfal, annál hatékonyabb a hőátadás. A hőcserélő lemezei vagy csövei ezért gyakran vékony fémből, például rozsdamentes acélból vagy rézből készülnek, amelyek kiválóan vezetik a hőt. A hőcserélő felületének nagysága is kritikus tényező; minél nagyobb a találkozási felület a két közeg között, annál több hő tud átáramlani. A lemezes hőcserélők bordázott kialakítása éppen ezt a célt szolgálja, drasztikusan növelve a hatékony hőátadó felületet.
A konvekció pedig a folyadékok vagy gázok áramlásával járó hőátadást jelenti. A hőcserélőben keringő meleg és hideg közeg áramlása biztosítja, hogy a hő ne csak a válaszfalon keresztül, hanem magában a közegben is gyorsan eloszljon, így folyamatosan friss, melegebb folyadék érintkezik a hőátadó felülettel, és a lehűlt folyadék eltávolításra kerül. A megfelelő áramlási sebesség kialakítása kulcsfontosságú a hatékony konvekcióhoz. Ha az áramlás túl lassú, a közeg felmelegszik vagy lehűl, csökkentve a hőátadás hatékonyságát. Ha túl gyors, az energiaveszteség növekedhet az ellenállás miatt.
A hőcserélő hatékonysága a válaszfal anyagának és vastagságának, a hőátadó felület méretének, valamint a közegek optimális áramlási sebességének kombinációján múlik.
A hőcserélő működését befolyásolja továbbá a két közeg közötti hőmérsékletkülönbség. Minél nagyobb a kezdeti hőmérsékletkülönbség, annál gyorsabb a hőátadás. Ezért fontos, hogy a fűtési rendszerben a hőforrás (pl. kazán) minél magasabb hőmérsékletű vizet állítson elő, amely aztán hatékonyan tud átadódni a fűtési hálózat vizének. A modern rendszerekben a differenciálhőmérséklet fenntartása a kulcs az energiahatékonysághoz.
Továbbiak a témában
A fűtési hőcserélő definíciója és alaptípusai
A fűtési hőcserélő lényegében két, egymástól fizikailag elválasztott folyadék- vagy gázáramkör közötti hőátadó berendezés. Az egyik áramkörben lévő melegebb közeg (pl. a kazánból érkező primér kör vize) átadja hőenergiáját a hőcserélő falán keresztül a hidegebb közegnek (pl. a fűtési rendszer szekunder körének vize), anélkül, hogy a két közeg közvetlenül érintkezne vagy összekeveredne. Ez a szelektív hőátadás teszi lehetővé a különböző fűtési zónák vagy a használati melegvíz rendszer hatékony és biztonságos ellátását.
A hőcserélőknek számos típusa létezik, de a fűtési rendszerekben leggyakrabban alkalmazott alaptípusok a következők:
- Csőköteges hőcserélők: Ezek általában egy nagyobb átmérőjű házból (shell) és azon keresztülhaladó, kisebb átmérőjű csövekből (tubes) állnak. Az egyik közeg a házban, a másik pedig a csövekben kering. Egyszerű szerkezetűek, ellenállóak és jól bírják a magas nyomást, de általában nagyobb helyigényűek és hatékonyságuk elmaradhat a modern lemezes típusokétól.
- Lemezes hőcserélők: Ezek a legelterjedtebb és legmodernebb típusok. Vékony, bordázott fémlemezekből épülnek fel, amelyeket egymásra helyeznek és speciális tömítésekkel rögzítenek. A meleg és hideg közeg felváltva áramlik a lemezek közötti keskeny csatornákban. A bordázott kialakítás jelentősen megnöveli a hőátadó felületet, ami rendkívül hatékony hőcserét tesz lehetővé kis térfogatban. Kompakt méretük és magas hatásfokuk miatt ideálisak energiahatékony rendszerekhez.
A lemezes hőcserélők a modern energiahatékony fűtési rendszerek gerincét alkotják, köszönhetően nagy hőátadó felületüknek és kompakt kialakításuknak.
A lemezes hőcserélőkön belül megkülönböztetünk még egyjáratú és többjáratú kialakításokat, attól függően, hogy a közegek hány menetben haladnak át a lemezek között. A többjáratú rendszerek általában még hatékonyabb hőátadást biztosítanak.

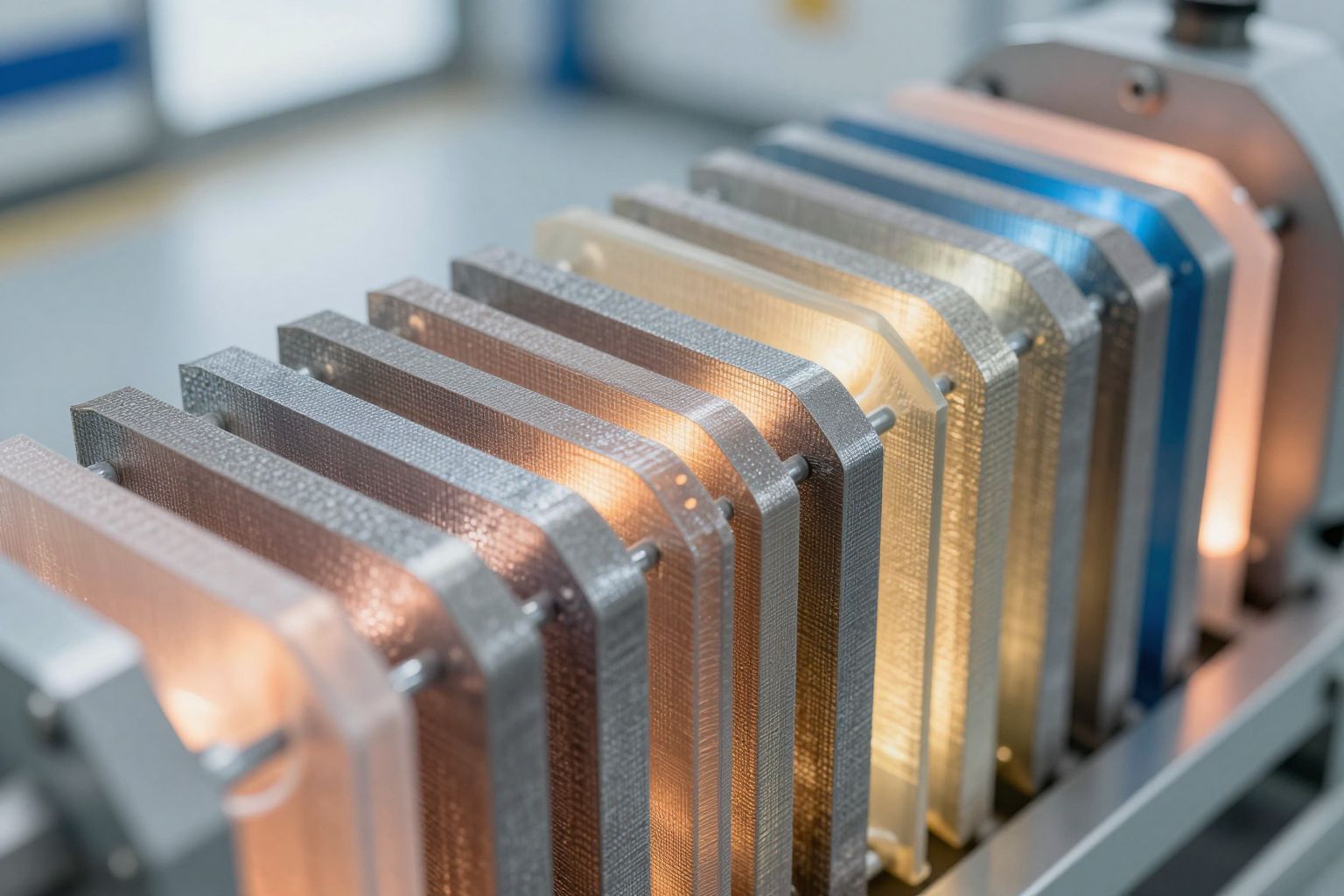

A lamellás hőcserélők működése és előnyei
A lamellás hőcserélők a modern energiahatékony fűtési rendszerek egyik legelterjedtebb és leghatékonyabb típusai közé tartoznak. Működésük alapja a nagyméretű hőátadó felület biztosítása a két különböző közeg, például a kazán primer köre és a fűtési rendszer szekunder köre között. Ezek a hőcserélők általában vékony, hullámosított fémlemezekből épülnek fel, amelyek szorosan egymásra vannak illesztve, így több tucat, akár több száz apró csatornát hozva létre.
A lamellás hőcserélő működésének lényege, hogy a két közeg felváltva áramlik a lemezek közötti csatornákban. Az egyik közeg (pl. a kazánból érkező forró víz) az egyik oldalon, míg a másik közeg (pl. a radiátorokba tartó hidegebb víz) a szomszédos csatornában kering. A hullámosított lemezfelület drámatiikusan megnöveli az érintkező felületet, lehetővé téve a hő gyors és hatékony átadását a melegebb közegből a hidegebb felé. A lemezek anyaga, gyakran rozsdamentes acél, kiváló hővezető, tovább fokozva a hatékonyságot. A lemezek közötti optimális áramlási sebesség kialakítása kulcsfontosságú a hőátadás maximalizálásához, ahogy arról korábban is szó esett.
A lamellás hőcserélők számos előnnyel rendelkeznek, amelyek hozzájárulnak az energiahatékonysághoz. Elsősorban kompaktságuk kiemelkedő; kisebb helyet foglalnak el, mint a hagyományos csőköteges hőcserélők, miközben hasonló vagy jobb teljesítményt nyújtanak. Másodszor, hatékonyságuk rendkívül magas a nagy hőátadó felületnek köszönhetően, ami minimális energiaveszteséget eredményez a két közeg között. Ez közvetlenül lefordítható a fűtési költségek csökkenésére.
A lamellás hőcserélők kiválóan alkalmasak a hőenergia hatékony átadására, minimális veszteséggel, köszönhetően a hullámosított lemezek által biztosított nagy felületnek és a precízen kialakított csatornáknak.
További előny, hogy a lamellás hőcserélők könnyen tisztíthatók, mivel a lemezek szétválaszthatók (bizonyos típusoknál), lehetővé téve az esetleges lerakódások eltávolítását, ami hosszú távon is fenntartja a rendszer hatékonyságát. A tartósságuk is jelentős, megfelelő karbantartás mellett évtizedekig szolgálhatnak. A flexibilitás szintén fontos szempont; a lemezek számának változtatásával a hőcserélő teljesítménye könnyen az adott igényekhez igazítható, legyen szó akár használati melegvíz előállításáról, akár központi fűtésről. Ezek a tulajdonságok teszik a lamellás hőcserélőket nélkülözhetetlen elemmé a modern, gazdaságos és környezetbarát fűtési megoldásokban.
A csöves hőcserélők típusai és alkalmazási területei
A csöves hőcserélők a fűtési rendszerekben a hőátadás egyik legrégebbi és legelterjedtebb formáját képviselik. Felépítésüket tekintve általában egy vagy több csővezetékből állnak, amelyekben az egyik közeg áramlik, míg a csövek körül vagy bennük a másik közeg. Ez a kialakítás lehetővé teszi a hatékony hőcserét, miközben a két közeg fizikailag elkülönül egymástól, ami a korábbi szakaszokban már tárgyalt hővezetés és konvekció elvein alapszik.
A csöves hőcserélőknek számos változata létezik, amelyek eltérő alkalmazási területeken és teljesítményigények kielégítésére alkalmasak. Az egyik leggyakoribb típus az egyszerű csöves hőcserélő, ahol egy csőben áramlik az egyik közeg, és ezt veszi körül egy külső köpeny, amelyben a másik közeg kering. Ez a legegyszerűbb konstrukció, mely jól alkalmazható kisebb teljesítményű rendszerekben, például használati melegvíz előmelegítésére vagy kisebb fűtési körökben.
Egy másik elterjedt változat a csőköteges hőcserélő. Ezeknél több, párhuzamosan futó cső alkot egy köteget, amelyet egy nagyobb átmérőjű cső, az úgynevezett köpeny foglal magába. A köpenyben áramló közeg érintkezik a csövek külső felületével, míg a csövek belsejében a másik közeg. Ez a kialakítás jelentősen megnöveli a hőátadó felületet, így nagyobb hőmennyiségek hatékony átadására képes, mint az egyszerű csöves változat. Ezeket gyakran használják ipari alkalmazásokban, de nagyobb lakóépületek fűtési rendszereiben is találkozhatunk velük, például kazánokhoz vagy napkollektoros rendszerekhez kapcsolva.
A csöves hőcserélők további előnye, hogy viszonylag jól bírják a magas nyomást és hőmérsékletet, ami különösen fontos a gőzzel vagy magas hőmérsékletű vízzel működő rendszerekben. Felépítésükből adódóan kevésbé hajlamosak az eltömődésre, mint például a lemezes hőcserélők, különösen, ha a közeg szennyezőanyagokat tartalmaz. Ezért ideálisak lehetnek olyan helyzetekben, ahol a közeg minősége nem garantált.
Az alkalmazási területeket tekintve a csöves hőcserélők széles skálán mozognak. A háztartásokban a használati melegvíz előkészítésénél, indirekt tárolók fűtésénél vagy napkollektoros rendszerekben találkozhatunk velük. Ipari környezetben pedig hűtőrendszerekben, légkondicionáló berendezésekben, valamint különféle folyamatfolyamatok hőmérsékletének szabályozására használják őket. A tartósságuk és robusztusságuk miatt gyakran választják őket olyan helyszíneken, ahol a megbízhatóság kiemelt fontosságú.
A csőköteges hőcserélők a megnövelt hőátadó felületüknek köszönhetően különösen hatékonyak a nagyobb teljesítményű fűtési és hűtési feladatok ellátásában, miközben ellenállnak a magas nyomásnak és hőmérsékletnek.
A lemezes hőcserélők szerkezeti felépítése és hatékonysága
A lemezes hőcserélők a modern fűtési rendszerek egyik legelterjedtebb és leginnovatívabb megoldásai közé tartoznak, különösen az energiahatékonyság szempontjából. Felépítésük alapvetően eltér a hagyományos csőköteges megoldásoktól, ami rendkívüli hatékonyságot tesz lehetővé kis helyigénnyel.
Lényegüket tekintve a lemezes hőcserélők sorba kapcsolt, hullámosított fémlemezekből épülnek fel. Ezek a lemezek speciális mintázattal rendelkeznek, amelynek célja az áramló közegek turbulens keveredésének elősegítése és a hőátadó felület maximalizálása. A lemezeket tömítésekkel látják el, és egy keretbe foglalják őket, így kialakítva két különálló csatornát a két különböző hőmérsékletű közeg (például a kazánból érkező primer kör vize és a fűtési rendszer szekunder körének vize) számára.
A hullámosított felületnek köszönhetően a lemezek közötti teljes érintkezési felület lényegesen nagyobb, mint egy azonos méretű csőfelületé. Ez a megnövelt felület teszi lehetővé a gyorsabb és hatékonyabb hőátadást. A hullámok emellett turbulenciát keltenek az áramló folyadékokban, ami csökkenti a hőátadó felületen kialakuló hőszigetelő rétegek képződését, így növelve a hőátadás sebességét. A lemezek anyaga általában rozsdamentes acél, amely jó hővezető képességgel rendelkezik és ellenáll a korróziónak.
A lemezes hőcserélők szerkezeti kialakítása, különösen a hullámosított felület és a kompakt tömörítés, drasztikusan növeli a hőátadó felületet és elősegíti a turbulens áramlást, ami kiemelkedő energiahatékonyságot eredményez.
A lemezes hőcserélők hatékonyságát számos tényező határozza meg. Fontos a lemezek száma és mérete, hiszen ezek határozzák meg a teljes hőátadó felületet. Továbbá, a lemezek hullámprofiljának geometriája is kritikus szerepet játszik az áramlási viszonyok és a hőátadás mértékének optimalizálásában. A tömítések minősége és a szerkezet összeszerelési pontossága is hozzájárul a hatékony működéshez, megelőzve a szivárgásokat és a nem kívánt keveredéseket.
Ezek a hőcserélők rendkívül kompakt méretűek a teljesítményükhöz képest, ami megkönnyíti a beépítésüket szűkös helyeken is. A moduláris felépítésük lehetővé teszi a könnyű karbantartást és szükség esetén a bővítést. A hatékonyságuk révén képesek kisebb hőmérséklet-különbségek esetén is jelentős hőátadást biztosítani, ami különösen előnyös, ha alacsonyabb hőmérsékletű hőforrásokat (pl. kondenzációs kazánok, hőszivattyúk) használunk.
Hibrid hőcserélők és speciális kialakítások
A fűtési hőcserélők terén a fejlődés nem áll meg a hagyományos lemezes és csöves megoldásoknál. Egyre elterjedtebbek a hibrid hőcserélők, amelyek több technológia előnyeit ötvözik. Ilyen például a csöves és lemezes szerkezet kombinációja, ahol a nagyobb igénybevételnek kitett, vagy speciális áramlási viszonyokat igénylő részeken csöveket, míg a nagy felületű hőátadást biztosító területeken lemezeket alkalmaznak. Ez a megközelítés optimális egyensúlyt teremthet az ár, a hatékonyság és a tartósság között.
A speciális kialakítások között találhatók a spirállemezes hőcserélők. Ezeknél a lemezeket hengeres formára hajlítják, ami egyedi áramlási mintázatot hoz létre. Ez a kialakítás önmagában is tisztító hatású lehet, csökkentve az eltömődés kockázatát, különösen szennyezettebb közegek esetén. Emellett a spirálisan áramló közeg növeli a turbulenciát, ami javítja a hőátadási tényezőt.
Egy másik innovatív megoldás a mikrocsatornás hőcserélők alkalmazása. Ezek rendkívül keskeny csatornákkal rendelkeznek, amelyeknek köszönhetően miniatürizálható a hőcserélő mérete, miközben a hőátadó felület aránya drasztikusan megnő. Bár ezek a típusok még nem annyira elterjedtek a lakossági fűtési rendszerekben, a potenciálisan kiemelkedő hatékonyságuk miatt érdemes figyelemmel kísérni fejlődésüket.
A hibrid és speciális kialakítású hőcserélők célja a meglévő technológiák korlátainak áthidalása, új szintre emelve az energiahatékonyságot és a rendszerek megbízhatóságát.
A speciális kialakítások gyakran az adott fűtési rendszer sajátosságaihoz igazodnak. Például, ha a rendszerben nagymértékű szennyeződésre lehet számítani, olyan hőcserélőt terveznek, amely könnyen tisztítható, esetleg eltávolítható elemekkel rendelkezik. A melegvíz-készítési célra optimalizált hőcserélők pedig a gyors hőátadásra és a minimális hőveszteségre fókuszálnak, hogy a felhasználó minél gyorsabban és energiatakarékosabban juthasson melegvízhez.

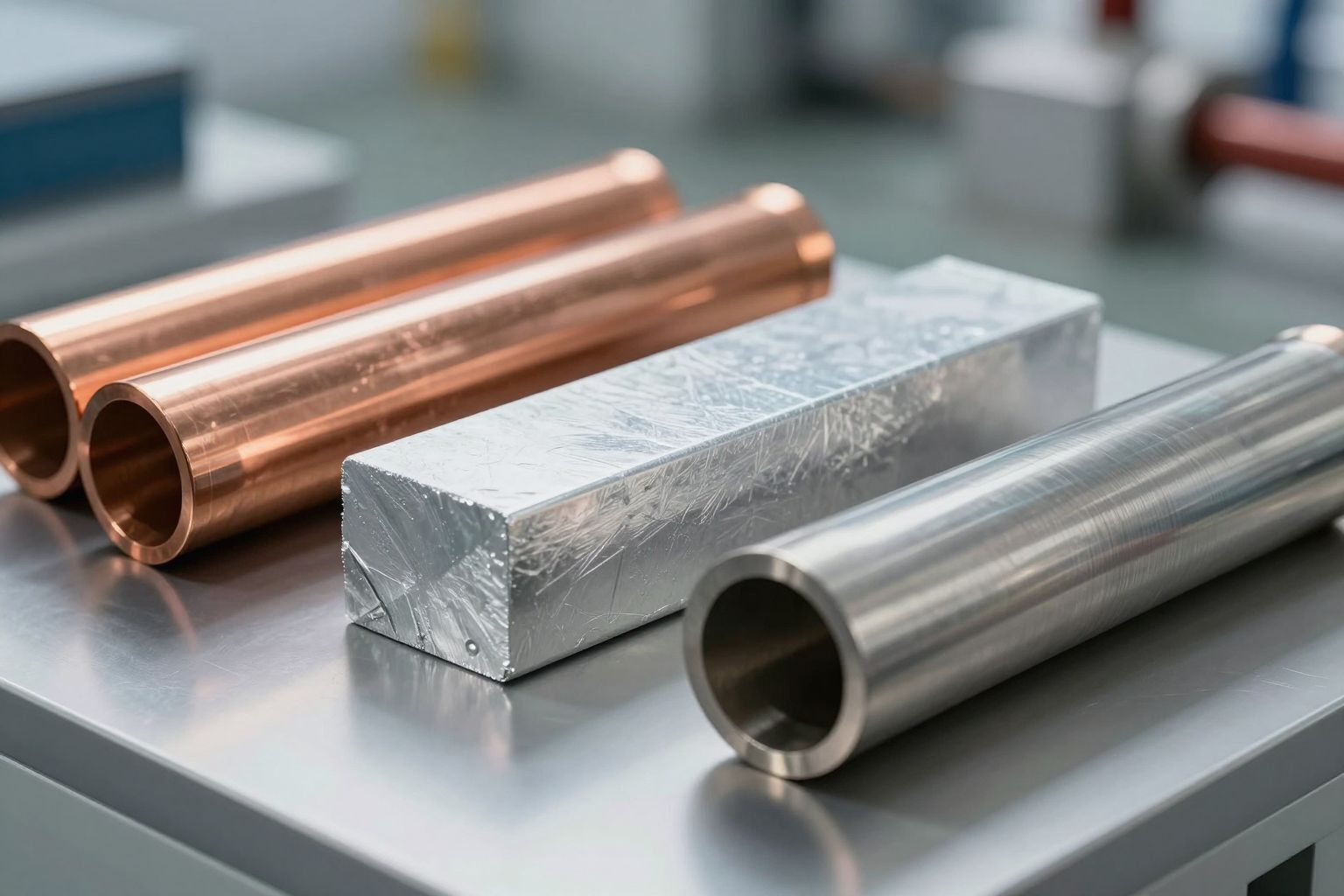

A hőcserélő anyagválasztásának fontossága
A hőcserélő anyagának kiválasztása nem csupán esztétikai kérdés, hanem alapvetően befolyásolja a berendezés élettartamát, hatékonyságát és biztonságát. A különböző anyagok eltérő tulajdonságokkal rendelkeznek a hővezetés, korrózióállóság és mechanikai szilárdság terén, amelyek mind kritikusak egy fűtési rendszerben.
A leggyakrabban használt anyagok közé tartozik a rozsdamentes acél, amely kiváló korrózióállóságával tűnik ki, különösen a víz alapú fűtési rendszerekben, ahol a vízkő és egyéb lerakódások képződhetnek. Ez biztosítja, hogy a hőcserélő hosszú távon megőrizze hatékonyságát anélkül, hogy a lerakódások akadályoznák a hőátadást. Ugyanakkor a rozsdamentes acél hővezetőképessége valamivel alacsonyabb lehet, mint más fémeké.
A réz szintén népszerű választás, elsősorban kiváló hővezetőképessége miatt. Ez gyorsabb és hatékonyabb hőátadást tesz lehetővé, ami energiamegtakarítást eredményezhet. A réz azonban érzékenyebb lehet a korrózióra, különösen bizonyos vízminőségek esetén, ezért speciális bevonatokkal vagy ötvözetekkel növelhetik ellenállóságát.
A titán egy rendkívül ellenálló anyag, amely kiválóan alkalmas agresszív közegekhez, például magas klórtartalmú vizekhez vagy vegyi anyagokhoz. Magas ára miatt azonban általában csak speciális alkalmazásokban használják, ahol a korrózió elleni védelem a legfontosabb szempont.
Az anyag megválasztásánál figyelembe kell venni a hőmérsékleti terhelést is. A magas hőmérsékletű közegekkel érintkező anyagoknak meg kell őrizniük mechanikai szilárdságukat és formájukat. Ezenkívül a nyomásviszonyok is meghatározóak; az anyagnak képesnek kell lennie ellenállni a rendszerben uralkodó nyomásnak anélkül, hogy deformálódna vagy eltörne.
Az ideális anyagválasztás a hőcserélő tervezett működési környezetének (közeg típusa, hőmérséklet, nyomás) és a kívánt élettartamnak a gondos mérlegelésén alapul.
A gyártók gyakran alkalmaznak speciális felületi kezeléseket vagy bevonatokat az anyagok tulajdonságainak javítása érdekében, például a vízkőlerakódás megakadályozására vagy a korrózió elleni védelem fokozására. Ezek a technológiák tovább növelhetik a hőcserélő hatékonyságát és élettartamát, hozzájárulva az energiahatékony fűtési rendszerek megbízhatóságához.
A hőcserélő méretezésének kritériumai és számítási módszerei
A hőcserélő megfelelő méretezése elengedhetetlen az energiahatékony fűtési rendszerek optimális működéséhez. A méretezés során figyelembe kell venni a tervezett hőteljesítményt, amelyet a hőcserélőnek át kell adnia, valamint a két közeg (elsődleges és másodlagos kör) áramlási sebességét és hőmérsékletét. Egy alulméretezett egység nem képes teljesíteni a fűtési igényt, míg egy túlméretezett egység feleslegesen nagy bekerülési költséget jelent, és potenciálisan alacsonyabb hatékonysággal működhet.
A méretezés alapja az ún. átlagos logaritmikus hőmérsékletkülönbség (LMTD) módszere. Ez a számítás figyelembe veszi a bemeneti és kimeneti hőmérsékleteket mindkét oldalon, és ezekből egy átlagos hőmérsékleti hajtóerőt számít, amely arányos a hőátadással. A hőátadás sebességét a teljes hőátadási tényező (U) határozza meg, amely magában foglalja a közegek konvektív hőátadási együtthatóit és a válaszfal hővezetési ellenállását. A szükséges hőátadó felület (A) így a következő összefüggésből számítható:
| Q = U * A * LMTD |
ahol Q a leadandó hőteljesítmény. A U érték meghatározása a hőcserélő típusától, anyagától és az áramlási viszonyoktól függ. A lemezes hőcserélők esetében a bordázott felület geometriája is befolyásolja a konvektív tényezőt, így növelve az átfogó U értéket.
A méretezés során figyelembe kell venni a nyomásveszteséget is. Mindkét körben az áramlás ellenállása miatt nyomásesés keletkezik, amelynek meghaladhatja a szivattyúk teljesítményét. Az optimális méretezés célja a megfelelő hőátadás biztosítása minimális nyomásveszteség mellett, így csökkentve a rendszer energiafogyasztását, beleértve a keringető szivattyúk működését is.
A hőcserélő méretezésének kulcsa a hőteljesítmény, az áramlási paraméterek, az átlagos logaritmikus hőmérsékletkülönbség és a nyomásveszteség optimális egyensúlyának megtalálása.
Számos szoftveres és kézi számítási módszer áll rendelkezésre a hőcserélők pontos méretezéséhez. Ezek a módszerek figyelembe veszik a közegek fizikai tulajdonságait (sűrűség, viszkozitás, fajhő, hővezető képesség), a geometriai paramétereket, valamint a turbulens vagy lamináris áramlásviszonyokat. A modern, energiahatékony rendszerekben a dinamikus méretezés is teret nyer, amely figyelembe veszi a rendszer különböző üzemállapotait és a változó terhelési viszonyokat, így biztosítva a folyamatosan magas hatékonyságot.
A hőcserélő beépítése és üzembe helyezése
A fűtési hőcserélő beépítése és szakszerű üzembe helyezése alapvető fontosságú a rendszer optimális működéséhez és az energiahatékonyság maximalizálásához. A helytelen telepítés jelentős teljesítménycsökkenést és potenciális károkat okozhat. Először is, a hőcserélőt optimális helyre kell pozicionálni, figyelembe véve a csatlakozó rendszerek (kazán, fűtési kör, használati melegvíz kör) elhelyezkedését. A lehető legrövidebb és legkevesebb kanyarral rendelkező csővezetékek minimalizálják az energiaveszteséget és az áramlási ellenállást.
A csatlakozások kialakítása során kiemelt figyelmet kell fordítani a megfelelő tömítésekre. A szivárgások nemcsak hőveszteséget okoznak, hanem veszélyesek is lehetnek. A lemezes hőcserélők esetében a csatlakozó csonkok méretének meg kell felelnie a fűtési rendszerben keringő folyadék áramlási sebességének, hogy elkerüljük a túlzott nyomásesést. A beépítés során a hőcserélőt vízszintes vagy függőleges pozícióban lehet elhelyezni, a gyártó ajánlásaitól függően. Bizonyos típusoknál fontos a légtelenítés lehetősége, ezért a legmagasabb pontra légtelenítő szelep beépítése javasolt.
Az üzembe helyezés első lépése a rendszer lassú feltöltése tiszta vízzel, miközben a légtelenítők nyitva vannak. Ezt követően a hőcserélőn keresztül áramló közegek áramlási irányának helyes beállítása kritikus. A legtöbb hőcserélő esetében az ellenáram elv biztosítja a legmagasabb hatékonyságot, ahol a két közeg egymással ellentétes irányban áramlik. Ez fenntartja a legnagyobb hőmérsékletkülönbséget a hőátadó felület mentén, amint azt a hőátadás alapelvei tárgyalják.
A hőcserélő megfelelő beépítése és üzembe helyezése kulcsfontosságú a rendszer hosszú távú, hatékony és biztonságos működéséhez.
A rendszer nyomáspróbája után a hőcserélőn keresztül keringetett közegek hőmérsékletét fokozatosan emelik. Az első üzemelés során figyelni kell a zajokra és a rezgésekre, amelyek rendellenességet jelezhetnek. A beépítés során elengedhetetlen a vízkőmentesítésre való felkészülés, különösen kemény víz esetén. A speciális, karbantartást megkönnyítő csatlakozók és a hozzáférhető elhelyezés elősegítik a rendszeres karbantartást, ami hozzájárul a hőcserélő élettartamának növeléséhez és az energiahatékonyság megőrzéséhez.
Karbantartás és tisztítás a hőcserélő hatékonyságának megőrzése érdekében
A hőcserélő hatékonyságának hosszú távú megőrzése elengedhetetlen az energiahatékony fűtési rendszerek optimális működéséhez. Az idő múlásával, a keringő vízben található ásványi anyagok és egyéb szennyeződések lerakódhatnak a hőcserélő felületén, csökkentve ezzel a hőátadás hatékonyságát. Ezen lerakódások, más néven vízkő vagy iszap, szigetelő réteget képeznek, ami megakadályozza a hatékony hőenergia átáramlását a két közeg között. Ez a jelenség közvetlenül befolyásolja a fűtési rendszer teljesítményét és növeli az energiafogyasztást.
A rendszeres karbantartás és tisztítás ezért nem csupán ajánlott, hanem kritikus fontosságú. A lemeztípusú hőcserélők esetében a tisztítás általában szétszerelést igényel, majd a lemezek savas vagy speciális tisztító oldattal történő átmosását. A csőköteges hőcserélőknél mechanikai tisztításra vagy vegyszeres átöblítésre is sor kerülhet. A karbantartási folyamat során ellenőrizni kell a tömítéseket is, hiszen egy hibás tömítés szivárgáshoz és energiaveszteséghez vezethet.
A lerakódások eltávolítása és a rendszer megfelelő működésének biztosítása érdekében a hőcserélő tisztítása és ellenőrzése legalább évente egyszer javasolt, különösen kemény vízzel rendelkező területeken.
A vízkő és az iszap képződésének megelőzése érdekében érdemes lehet a fűtési rendszerbe vízkezelő adalékokat használni, amelyek csökkentik a lerakódások kialakulásának esélyét. Ezen adalékok segítenek megkötni a vízkövesedést okozó ionokat, így azok kevésbé tudnak kiválni a felületekre. Emellett a fűtési rendszerben keringő víz minőségének megőrzése, például a megfelelő pH-érték és a korróziógátló adalékok jelenléte is hozzájárul a hőcserélő élettartamának növeléséhez és hatékonyságának fenntartásához.
A problémák korai felismerése is kulcsfontosságú. Ha azt tapasztaljuk, hogy a fűtési rendszer lassabban melegíti fel a helyiségeket, vagy a kazánnak magasabb hőmérsékleten kell működnie a kívánt hatás eléréséhez, az gyakran a hőcserélő eltömődésére utalhat. Ezek a tünetek mind arra figyelmeztetnek, hogy ideje szakemberrel átvizsgáltatni és szükség esetén kitisztíttatni a hőcserélőt, hogy az továbbra is optimálisan támogassa az energiahatékony fűtést.
A hőcserélő szerepe a különböző fűtési rendszerekben (kondenzációs kazánok, hőszivattyúk, napkollektorok)
A hőcserélő létfontosságú szerepet tölt be a modern, energiahatékony fűtési rendszerekben, mint amilyenek a kondenzációs kazánok, a hőszivattyúk és a napkollektorok. Ezek a technológiák eltérő módon termelik vagy gyűjtik a hőt, de mindegyiknél szükség van egy hatékony mechanizmusra a hő átadásához a fűtési közeghez.
A kondenzációs kazánok esetében a hőcserélő kettős funkciót lát el. Egyrészt átveszi a tüzelőanyag elégetéséből származó hőt, másrészt pedig képes visszanyerni a füstgázokból kiáramló pára kondenzációjakor keletkező rejtett hőt. Ezt a plusz energiát egy külön hőcserélőn keresztül juttatja el a fűtési rendszer vizébe, ami jelentősen növeli a kazán hatásfokát az alacsonyabb hőmérsékletű visszatérő ág vizének melegítésével. A hőcserélő kialakítása itt kulcsfontosságú a kondenzáció elősegítéséhez és a hatékony hőátadáshoz.
A hőszivattyúk a környezeti hőenergiát (levegőből, talajból vagy vízből) emelik magasabb hőmérsékletre, és ezt a hőt adják át a fűtési rendszernek. A hőszivattyú belsejében több hőcserélő is működik: az elpárologtató, ahol a hűtőközeg elnyeli a környezeti hőt és elpárolog, majd a kondenzátor, ahol a hűtőközeg lecsapódik, és átadja a hőt a fűtési víznek. Itt a hőcserélő feladata, hogy a lehető legnagyobb hatékonysággal gyűjtse össze a környezeti hőt és adja át a fűtési körnek, minimalizálva az energiaveszteséget.
A napkollektorok esetében a nap sugárzó energiáját alakítják át hővé. A napkollektorban keringő speciális fagyálló folyadék felmelegszik, majd ezt a meleg folyadékot egy hőszivattyús rendszerhez hasonlóan egy hőcserélőn keresztül adják át a használati melegvíz tartályban lévő víznek vagy a fűtési rendszer vizének. Itt a hőcserélő elszigeteli a napkollektoros kört a fűtési rendszertől, megakadályozva a hő visszavezetését a naplemente után, valamint biztosítja a hatékony hőátadást a nap energiájából.
Minden egyes fűtési rendszerben a hőcserélő célja a hőforrás által termelt vagy gyűjtött energia minél veszteségmentesebb átadása a fűtési közegnek, legyen az víz vagy levegő.
A különböző rendszerek eltérő hőmérsékleti tartományokban és nyomásviszonyok mellett működnek, ezért a hőcserélők kialakítása és anyaga is eltérhet. Például a kondenzációs kazánokban gyakran rozsdamentes acélból készült, speciálisan bordázott lemezes hőcserélőket alkalmaznak a kondenzátum és a füstgázok maró hatásának ellenállása, valamint a nagy hőátadó felület biztosítása érdekében. A hőszivattyúkban a hűtőközeg tulajdonságaihoz igazodó hőcserélők szükségesek, míg a napkollektoroknál a fagyállóság és a magas hőmérséklet tűrése is fontos szempont.
Energiamegtakarítási potenciál és gazdasági szempontok
A fűtési hőcserélők jelentős energiamegtakarítási potenciállal rendelkeznek, amely közvetlenül a gazdasági előnyökben mutatkozik meg. Egy korszerű, nagy hatékonyságú hőcserélő minimalizálja a hőveszteségeket a fűtési rendszer különböző közegei között. Ez azt jelenti, hogy kevesebb energia szükséges az épület kívánt hőmérsékleten tartásához, legyen szó akár a kazánból érkező meleg vízról, akár napkollektorok által termelt hőről. Az ebből fakadó megtakarítás az energiaárak emelkedésével egyre jelentősebbé válik, így a hőcserélő beruházása gyorsan megtérül.
A gazdasági szempontok közé tartozik a hőcserélő élettartama és karbantartási igénye is. A minőségi anyagokból (például rozsdamentes acélból) készült, jól megtervezett hőcserélők hosszú távon is megbízhatóan működnek, minimális meghibásodási rátával. Ez csökkenti a javítási és csere költségeket. A hatékony hőátadás révén a fűtési rendszer egésze is optimálisabban működhet, ami tovább növeli az üzemeltetési hatékonyságot. Gondoljunk csak bele: egy alulméretezett vagy rosszul működő hőcserélő esetén a kazánnak többet kell dolgoznia, több üzemanyagot fogyasztva, miközben a kívánt hőmérsékletet nehezebben éri el.
A hőcserélő hatékonysága közvetlenül befolyásolja a fűtési költségeket, így a magasabb kezdeti beruházás egy jobb minőségű egységbe hosszú távon jelentős megtakarítást eredményezhet.
A technológiai fejlődésnek köszönhetően a modern hőcserélők kompakt méretükkel is hozzájárulnak a költséghatékonysághoz. A lemezes hőcserélők például kis helyigénnyel is nagy teljesítményt nyújtanak, ami kevesebb építési anyagot és egyszerűbb telepítést tesz lehetővé. Ez különösen fontos új építésű ingatlanok vagy felújítások esetében, ahol a hely takarékos kihasználása is szempont. A megnövelt hőátadó felület, mint korábban említettük, kulcsfontosságú a hatékonysághoz, és ez az innováció közvetlenül kapcsolódik a gazdaságos működéshez.
Gyakori problémák és hibaelhárítás a fűtési hőcserélők esetében
Bár a fűtési hőcserélők rendkívül megbízhatóak, bizonyos problémák előfordulhatnak, amelyek befolyásolhatják a rendszer hatékonyságát és élettartamát. Az energiahatékony működés fenntartásához elengedhetetlen ezen gyakori hibák felismerése és orvoslása.
Az egyik leggyakoribb probléma a vízkőlerakódás. A fűtési rendszerekben használt víz keménysége miatt idővel ásványi anyagok, különösen kalcium-karbonát rakódhat le a hőcserélő belső felületein. Ez a lerakódás szigetelő rétegként viselkedik, jelentősen csökkentve a hőátadás hatékonyságát. Ennek eredményeként a kazánnak többet kell dolgoznia a kívánt hőmérséklet eléréséhez, ami növeli az energiafogyasztást. A vízkő eltávolítása speciális vegyszerekkel vagy mechanikai tisztítással lehetséges, de a megelőzés, például vízlágyítás vagy a megfelelő adalékok használata, sokkal hatékonyabb.
Egy másik gyakori hiba az eltömődés. Ez szilárd szennyeződések, mint például rozsdadarabok, iszap vagy egyéb törmelék felhalmozódása miatt következhet be a hőcserélő csatornáiban vagy lemezei között. Az eltömődés akadályozza a közegek áramlását, ami csökkenti a hőátadást és növeli a rendszer nyomását. Az eltömődés elkerülhető rendszeres karbantartással, beleértve a fűtési víz szűrését és a rendszer átmosását. Ha már bekövetkezett az eltömődés, a hőcserélő szétszerelése és alapos tisztítása lehet szükséges.
A szivárgás is komoly problémát jelenthet. Ez leggyakrabban a tömítések elöregedése vagy sérülése, illetve a hőcserélő anyagának korróziója miatt fordul elő. A szivárgás nemcsak a fűtővíz elvesztésével jár, hanem a rendszerben lévő nyomás csökkenéséhez is vezethet, ami a fűtés hatékonyságának romlását okozza. Ezenkívül a szivárgó víz károkat okozhat a környező épületszerkezetekben. A szivárgásokat mielőbb fel kell deríteni és a sérült alkatrészeket, például a tömítéseket ki kell cserélni.
A rendszeres karbantartás, a vízkő és az eltömődések megelőzése, valamint a szivárgások azonnali javítása elengedhetetlen a fűtési hőcserélő optimális működésének és hosszú élettartamának biztosításához.
A nem megfelelő áramlási sebesség is okozhat problémákat. Ahogy az „A hőátadás alapelvei a fűtési rendszerekben” részben említettük, az optimális áramlási sebesség kritikus a hatékony hőátadáshoz. Ha a szivattyú teljesítménye nem megfelelő, vagy a csőrendszerben túl nagy az ellenállás, az áramlás lelassulhat, ami csökkenti a hatékonyságot. Ellenkező esetben, túl gyors áramlás esetén a hőcserélőben túlzott turbulencia alakulhat ki, ami növelheti a kopást és az energiaveszteséget.
A jövő trendjei a fűtési hőcserélő technológiában
A jövő trendjei a fűtési hőcserélő technológiában az intelligens vezérlés és az új anyagok felé mutatnak, amelyek tovább növelik az energiahatékonyságot és a rendszerek rugalmasságát. Az eddigiekben tárgyalt alapelveken túl, mint a hővezetés és konvekció, most a fejlettebb megvalósítási módok kerülnek előtérbe.
Az egyik legfontosabb irány a dinamikus hőcserélők fejlesztése. Ezek a rendszerek képesek valós időben optimalizálni a hőátadást a külső és belső körülmények változásaihoz igazodva. Például, érzékelők figyelik a környezeti hőmérsékletet és a felhasználói igényeket, majd ennek megfelelően állítják be az áramlási sebességet és a hőcserélő felületének hatékony kihasználását. Ez a proaktív megközelítés minimalizálja a túlfűtést és az alulfűtést is, hozzájárulva a komfort növeléséhez és az energiafogyasztás csökkentéséhez.
Az új, kompozit és nanostrukturált anyagok megjelenése is forradalmasíthatja a hőcserélők tervezését. Ezek az anyagok kiválóbb hővezetési tulajdonságokkal rendelkezhetnek, mint a hagyományos fémek, miközben könnyebbek és korrózióállóbbak. A vékonyabb, de hatékonyabb hőátadó felületek lehetővé teszik a hőcserélők kompaktabbá válását, ami különösen fontos lehet a lakóterekben, ahol a helytakarékosság is szempont.
A hibrid rendszerek integrációja is egyre erőteljesebb trend. A hőcserélők egyre inkább képesek lesznek több hőforrásból (pl. napkollektorok, hőszivattyúk, hagyományos kazánok) származó energiát hatékonyan kezelni és átadni. Ez magában foglalja az intelligens elosztási logikát, amely kiválasztja a legoptimálisabb és leggazdaságosabb hőforrást az adott pillanatban.
A jövő hőcserélői nem csupán passzív hőátadó eszközök lesznek, hanem aktív, intelligens komponensei az energiahatékony otthonoknak, amelyek folyamatosan tanulnak és alkalmazkodnak.
A digitális ikrek és a mesterséges intelligencia alapú prediktív karbantartás is szerepet kaphat. Ezek a technológiák előre jelezhetik a lehetséges meghibásodásokat vagy hatékonyságcsökkenést, lehetővé téve a proaktív beavatkozást, mielőtt komolyabb problémák merülnének fel. Ez növeli a rendszerek élettartamát és megbízhatóságát.
